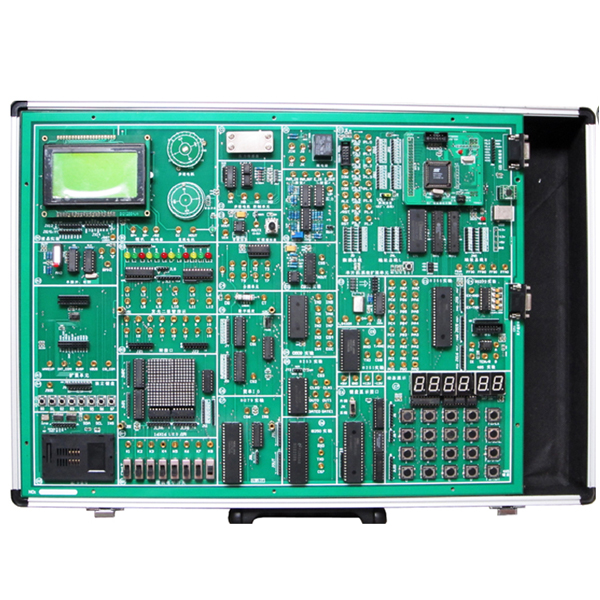

单片机技术s实验开发实训台

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

1.硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

2.软件：系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

3.电源：系统内置高性能直流稳压电源。

4.机箱：系统配置轻便铝合金箱子作为实验仪机箱。

单片机技术s实验开发实训台,仿真注塑机技术演示实训台

一、概述
透明液压注塑机演示模型是将注塑机的自动化过程进行详细的分解及其注塑过程中各项动作进行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基本动作，详细直观的呈现出各部分的结构及动作原理。
二、技术参数
1、工作油液：6#液压红油
2、工作压力：约1.0MPA
3、交流电源：单相220VAC 50HZ
4、直流电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量：约120kg
三、主要特点
1、机身及液压阀全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真，柜体采用 1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台采用的液压红油，在演示过程中，可清晰的观看到液压油的流向，且增加了透明无件的美感。
3、控制多样化：由plc控制，可实现自动与手动相互切换。注胶、开模、合模、顶出及模具抽芯全部都是液压控制。
4、单片机、plc可编程设计与控制虚拟仿真软件
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
1.设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。
