螺栓组连接综合实验台

时间：2023-11-13 16:25:51 点击次数：中人教仪厂

螺栓组连接综合实验台,机械式离合器实训台

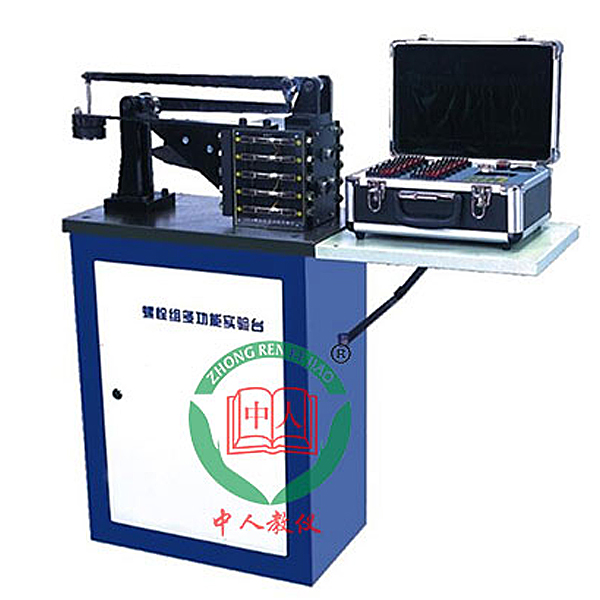

该实验台是采用现代测试手段,利用传感器及计算机对螺栓组联接中各螺栓受力、变形参数进行采集、处理、仿真的实验设备，可完成螺栓组应力与变形的测试与分析，测量数据稳定、重复性好，适用于《机械设计》、《机械创新设计》等课程开设设计性、综合性实验，是机械设计实验室的重要设备之一；
实验项目内容:
1.螺栓组联接特性实验;
2.电阻应变片灵敏度系数测量实验(二次开发);
3.渐开线齿轮齿根应力测试实验(二次开发);
4.等强度梁应力测试实验(二次开发)。
主要技术特点:
1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。
2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管,显示被测数据，可由人工记录、手工绘制实验数据曲线。
3.被测螺栓采用40Cr优质合金钢精制，性能稳定.
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置.
主要配置及技术参数:
1.被测螺栓10根中段直径6. 5mm,两端螺纹M10,螺栓材料40Cr;
2.被测齿形板1个z=32, m= 1 6mm;
3.被测等强度梁1根;
4.电阻应变片电阻值: R= 120Q;
5.灵敏度系数: K=2.20;
6.静态电阻应变仪1台测量通道: 12路;
7.砝码4块(1kg 两块，0.5 kg两块);
8.专用软件光盘1张;

螺栓组连接综合实验台,机械式离合器实训台

产品简介：
该设备采用汽车机械式离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。

功能特点：
1. 采用真实的汽车机械式离合器部件，充分展示汽车机械式离合器的内外结构。
2. 手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示汽车离合器的工作过程。

基本配置：

序号	名称	规格型号	单位	数量
1	机械式离合总成	大众	套	1
2	离合器踏板		套	1
3	离合器拉线		套	1
4	离合器分离机构		套	1
5	变速器输入轴		个	1
6	手摇驱动机构		套	1
7	移动台架(带自锁脚轮装置)	1000×500×600mm (长×宽×高)	台	1

常见问题：

1、如果我要购买螺栓组连接综合实验台,机械式离合器实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的螺栓组连接综合实验台,机械式离合器实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开螺栓组连接综合实验台,机械式离合器实训台的发票，您需要提供开票资料。

3、你们的螺栓组连接综合实验台,机械式离合器实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
