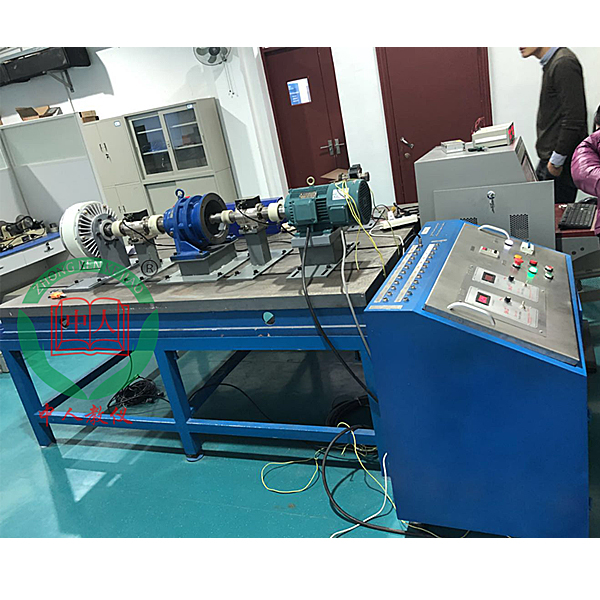

中型齿轮传动性能测试实训装置
时间：2023-11-13 16:19:46 点击次数：
中人教仪厂 中型齿轮传动性能测试实训装置,智能雨刮系统示教实训装置
技术参数和功能要求
1.1 测试试验功能
“齿轮传动性能综合性能测试试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列性能试验：
(1).齿轮传动回转运动精度测试实验。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变载荷下的综合性能试验。
2.1 主要技术参数
2.1.1 驱动部分
驱动电机功率：3 KW
驱动电机额定转速：1500rpm
驱动电机转速变化范围：200-3000rpm（变频或伺服驱动调速）
2.1.2载荷部分
磁粉制动器 200Nm 630Nm各一台。
载荷大小由控制系统通过电流控制和自动稳定，有手控和载荷时间谱输入两种功能。
2.1.3传感器部分
扭矩传感器 50Nm 500Nm。精度小于0.2%FS
角位移传感器两套，2000栅/转
温度传感器 精度≤0.1摄氏度
中型齿轮传动性能测试实训装置,智能雨刮系统示教实训装置
一、产品简介
该设备采用 汽车智能雨刮系统实物为基础，充分展示汽车智能雨刮系统的组成结构和工作过程。
适用于学校对汽车智能雨刮系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车智能雨刮系统，充分展示汽车智能雨刮和清洗系统的组成结构。
2.操纵组合开关的雨刮和清洗档，可执行间歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系统的功能，真实演示汽车雨刮系统的工作过程。
3.模拟下雨工况,真实演示汽车智能雨刮系统的工作过程。
4.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车雨刮和清洗系统的工作原理。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车雨刮和清洗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
