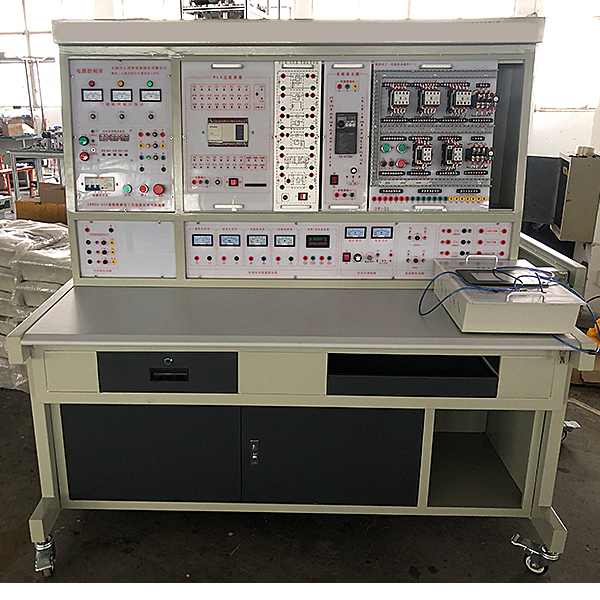

PLC、变频器、触摸屏综合实验台

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

三、装置构成

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置

2．PLC实训套件

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

PLC实训模块二：

1）自动送料装车/传送带模拟控制  2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制  5）邮件分拣模拟控制

PLC实训模块三：

1）基础输入/输出实验  2）四层电梯自动控制  3）中间继电器

PLC、变频器、触摸屏综合实验台,冲压机模实验台

一、概述：
本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学的微型实验台。该产品以完成冲裁、拉伸、成型等动作。具有结构简单，操作方便，且价格低廉的优点，无噪音无污染，并且可采用220V电压，可在任何有电场所使用。填补了模
具教学中无实验用机的空白。本机可对透明拆装模具进行课堂上模拟演示，能在实验中看到模具的运动过程，提供设计人员对模具设计中的各机构产生更为实际的思维。
二、主要特点：
1、 机身及配套模具全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真。
2、 本套产品共设计有六套配套模具，可供用户进行选配。
三、技术参数：
1、 交流电源：单相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示台尺寸（mm）：450×450×820
4、 整机重量：约70kg
四、配套注塑模（选配）
1 冲孔模 200×150mm
2 落料模 200×150mm
3 折弯模 200×150mm
4 拉深模 200×150mm
5 级进模 200×150mm
6 复合模 200×150mm
