曲柄摇杆机构实验装置

时间:2024-09-16 09:24:28 点击次数: 中人教仪厂

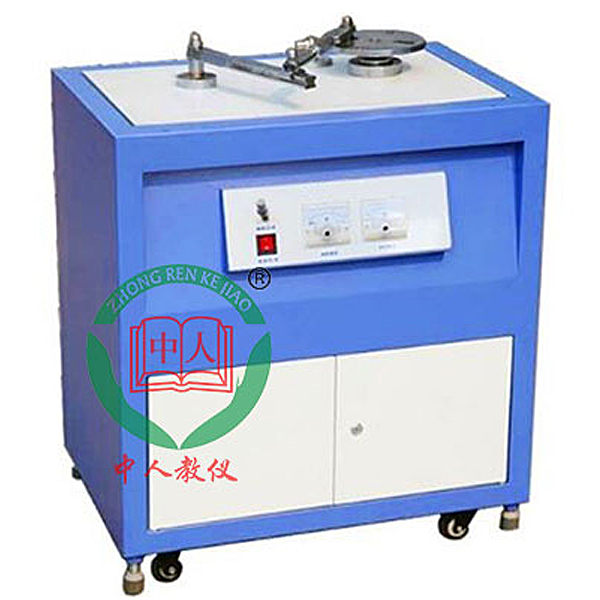

曲柄摇杆机构实验装置,智能回转体动平衡实验装置

ZRJX-YGCA型
一、主要功能数值
1、电机功率(W)(W)(W):60W,调动速度界限:0-100rpm 2、杆长功能数值:摇杆260mm、连杆300m 3、传感器功能数值:角位移传感器360p/r 4、外观尺寸:820*510*400,重量(kg)(kg)(kg)47kg
二、主要功能特别点
1、四杆机构实验台可实行四杆机构简便拼接组装,并对曲柄及摇杆实行动作检验测量试验与拟真。
2、全部杆构件长度均可实行无级调动。
3、测量试验系统应用先进的嵌人式单片机系统、测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发,其内容丰富,含有概括实验影像、实验台简介、机构虚拟设计、机构动作检验测量试验、机构动作拟真、实验成果解析等内容,设定有综合性、开放性的点。
5、实验成果可以文体形式存档,并可在互联网上发送及打印,便利互联网化实验。
三、主要实验内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测量试验,摇杆动作拟真及实验测量试验比较解析;连杆动作平面上点的动作轨迹解析。
3、机架振动检验测量试验及机构平衡试验。



曲柄摇杆机构实验装置,智能回转体动平衡实验装置

曲柄摇杆机构实验装置,智能回转体动平衡实验装置

实验台是应用传感器、微机等先进测量试验手段和方法装备的智能型可视化动平衡实验台,设定有技术先进、体积小、实操便利、效果直观等优点。
经过实验可以使学生对回转构件中不平衡惯性力的改变规律及其引起的强迫振动产生感性认识,掌控把握动平衡的原理和试验方法,是机械原理实验室的重要设备之一。

实验项目内容:
1.理解并掌控把握刚性转子的动平衡原理及试验方法;
2.熟悉用传感器及其测量试验仪表器具测量动态功能数值的基础原理和方法;
3.理解处置整理数值的方法。

主要技术特别点:
1.该实验台摆动框体构造由X形弹簧片支承形成振动系统,配重块为磁性体,整个实验台体积小,实操简便,直观性强,配以先进的测量试验和计算机数值数值数值辅助实验手段,适用来教学实验。
2.被测转子的转动速度可无级调动,转子转动速度和不平衡重量(kg)(kg)的相位由光电传感器测出;转子不平衡重量(kg)(kg)引起的框体构造振动产生的振幅(瞬间角位移),由光栅编码器获取。两组信号
由单片机测控系统经过RS232串行口送入微机解算后,即可得出转子不平衡重量(kg)(kg)的大小和方位。
3.专用系统不但能得出不平衡重量(kg)(kg)的大小和方位,还可演示整个检验测量试验处置整理过程。
4.实验台外观为作业台板+箱储物储物储物柜落地式构造,装备有可调地脚螺栓和活动轮,便利实验室调动布置。
5.实验台测量试验功能指标:固有频率ω=3~5Hz,精确度2μ,相位角误差≤10度,感知度5gmm。
6.虚拟拟真教学系统
机械实验安全教育虚拟拟真系统:本系统基于unity3d研发,系统应用三维(3D)(3D)(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,设定有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验实行时,三维(3D)(3D)(3D)漫游画面应用箭头与脚印图案提醒位移至实验位置,机械对象周围圆圈显露了作业半径,实验过程伴有三维(3D)(3D)(3D)机器人的对话框提醒。
A、机械安全距离实验内容含有概括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选用进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象作业半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并实行下一实验,最终一步为正确做法。
