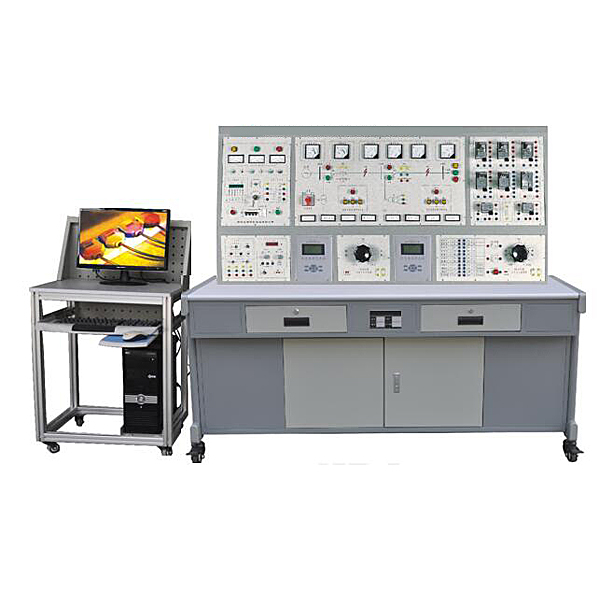

电力系统微机线路保护实验台

时间:2023-11-07 13:30:25 点击次数: 中人教仪厂
电力系统微机线路保护实验台,电子技能生产流水线实训台

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求,并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验,可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理,保护接线和整定试验方法。装置设计紧凑,整体性强,保护装置功能完备,集保护、测量、控制、监测、通讯多种功能于一体,本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台,而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象发生,即告警并切断总电源,确保实验安全。

三相调压器原、副边设有过流保护技术,相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑**﹑***小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

其它线路保护形式研究

 功率方向过电流保护实验

 零序电流保护实验

 过负荷保护实验


电力系统微机线路保护实验台,电子技能生产流水线实训台

电力系统微机线路保护实验台,电子技能生产流水线实训台


一、概述:

该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作,既能学会一般电子产品的工艺设计知识,同时通过电子产品的制作,掌握基本操作技能:安全操作、元器件及其封装的识别;元器件的装接、焊接、调试、故障排除。让学生在校期间就有贴近工业现场的实际操作训练,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程训练目的。

二、特点

1、通用性强:即可通过实训台的编制组成多种产品生产流水线,完成产品的电子工艺实训,也可单台独立作为电子技能实训使用。

2、综合性强:可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。

4、创新性:提供多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。

5、配套实训资料丰富:每块所提供的实训板都有元器件清单、装配图、指导书,完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

1、输入电源:单相三线220V±10%50Hz。

2、输出电源:

1)直流稳压电源:二路0-30V稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,**输出电流2A,具有预设式限流保护功能,数字显示电流电压;

2)低压交流电源输出:3V、6V、9V、12V、15V、18V、24V交流输出、电流2A;

3)函数发生器:输出正弦波、三角波、方波、频率范围5Hz-550KHz;频率有表指示;

4)单次脉冲输出:每拔一次开关即可输出一组正负脉冲;

5)音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。

3、工作环境:温度-10℃~+40℃

4、装置容量:<500VA

5、外形尺寸:1200mm×750mm×2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、实训线路板(包括元器件)、工具包等组成。

1、实训桌:

钢木结构,桌面为防静电、耐磨材料制成。

2、控制柜:

提供交直流电源、信号源、安全插座等。

3、电源总控台:

***多能同时控制40台实训台电源,具有漏电、过载保护功能,一个实训室配备1台;


常见问题:

1、如果我要购买电力系统微机线路保护实验台,电子技能生产流水线实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电力系统微机线路保护实验台,电子技能生产流水线实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电力系统微机线路保护实验台,电子技能生产流水线实训台的发票,您需要提供开票资料。

3、你们的电力系统微机线路保护实验台,电子技能生产流水线实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
