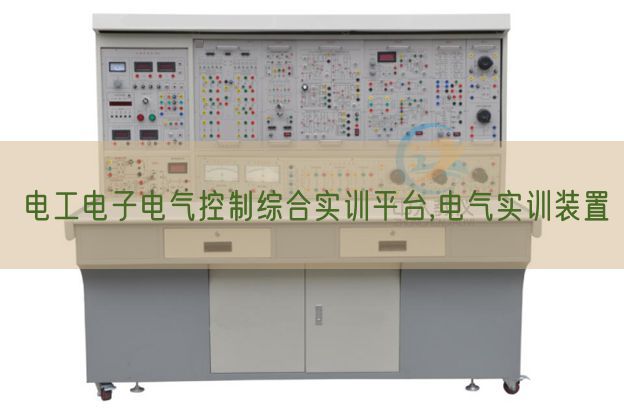

电工电子电气控制综合实训平台,电气实训装置
时间：2026-01-03 22:00:45 点击次数：
中人教仪厂
一、设备描述
电工电子电气控制综合实验平台,电气实验装置是学校为适应创新人才培养的需要而成立的一个面向院校工科类学生的电工电子实践实训基地，是学生理解电工及电子设备、初步学习掌控把握电工电子知识、熟悉电子回路的装配与调节测试、培养团队协作精神、创新精神和综合实践能力的教育平台。主要承担《电工电子技术》《电工基础实验》《模仿电子回路实验》《数字电子回路实验》《电气控制实验》等课程的基础性、电子回路原理实验室、电工新技术实验室、电子技术实验室、电工技术实验实验平台、综合性实验实验教学项目、电工电子技术等任务。开设的实验含有概括基础性、综合性实验，设定有较强的实践性。电工电子综合实验实验平台的实验实验教学旨在帮助学生深入巩固对所学电工电子技术等课程课程课程理论知识的理解，培养学生单单独思考和解析问题的能力，提升实际动手和设计能力。
二、功能特别点：
1、由铝制框体结构实验台、分体式铝制框体结构电源模型块、实验桌、实验模型块等构成，适用各大中专院校"电工基础"、"电工学"、"数电"、"模电"等课程的实验教学。并可拓展"电机学"、"电机与电力拖动"、"电机控制"、"继电接触控制"、"可编程控制器"及"电机变频控制"等实验内容。
2、实验"箱式挂式模块件"应用隐藏式导轨构造。电源模型块为铝制框体结构构造，可脱离实验台单单独作为一个实验仪表器具使用；实验模型块为钢制构造，可脱离实验台单单独作为一个实验仪表器具使用。
二、运行条件：
1、写入电源：三相四线(或三相五线)AC380V±10% 50Hz。
2.安全保障功能：设定有接地保护、漏电、过载、过流保护功能，安全性符合相关的国标标准。
3.作业环境：温度（℃）度:-5～40℃相对湿度<70%。
4、装置容量（KV）：≤1.5kVA。
5、外观尺寸：约1650mm×700mm×1700mm（误差界限±50mm）。
三、电工电子综合实验平台主要配备要求：电子电工实验平台由实验桌、实验箱式挂式模块件结合套件、仪表、备品备件等构成。
具体功能数值如下：
|
项日 |
部位件名称 |
规格/型号 |
数量 |
|
1 |
实验桌 |
1、应用铝制框体结构；实验台底下设定有万能转向轮。上方设定有LED照明灯系统，中间设定有专用型材设计的横梁，可以挂放配套的铝制构造的实验模型块。桌面为防火烧、防水浸、耐磨损高密度防火烧板，应用PU封边工序技艺。实验桌下方设定有钢制储物储物柜子，静电喷塑烤漆工序技艺处置整理。 |
1套 |
|
2 |
三相交流ACAC电源 |
（1）提供电压（V）380V交流ACAC电源、电压（V）220V交流ACAC电源。交流ACAC电源输出设定有电源保护系统，相间、线间过电流（A）及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出经过停止和启动按钮控制。
（2）实验室智慧用电安全控制系统：设定有过温、短路、过流、过压、欠压、失压、功率（W）限定7大保护功能；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过清除故障后，才能上电成功。
智能终端：智能电源管理系统以32位ARM为核心，应用4.3寸彩色触摸屏为人机交互界面，就地实时监控设备运行现象，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能就地实时监测三相电压（V）、电流（A）、功率（W），功率（W）因数、频率、电能等功能数值，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理含有年月日时间的显露；用户经过刷卡方法请求开启设备。 |
1套 |
|
3 |
仪表 |
标准框体结构式仪表，带测量范围可调，含有交、直线DC电压（V）、电流（A）表，功率（W）、功率（W）因数表等。 |
1套 |
|
4 |
实验模型块 |
提供适用实验项目要求的各类实验箱式挂式模块件，含有交流ACAC可调电源，直线DC可调电源，低压直线DC电源，智能直线DC恒流源，函数信号发生器，电子回路基础模型块（两块），交流ACAC电子回路模型块（三块），模仿电子回路实验模型块，数字电子回路实验模型块，电气控制实验箱式挂式模块件，三相交流ACAC电机，传感器模型块等模型块箱式挂式模块件。 |
1套 |
|
5 |
实验备品备件 |
提供与实验设备相匹配的实验指导书、实验实验连接线等。 |
1套 |
|
6 |
学生凳 |
每张桌子配套2张学生凳 |
2张 |
|
7 |
工量具耗材 |
含有概括电烙铁套装（有收纳盒，内含电烙铁可换头，恒温内热）、烙铁头、烙铁架、松香、焊锡膏、焊锡丝、镊子、绝缘胶带。 |
1套 |
四、完成以下实验项目
1、电工基础实验
（1）基础电工仪表的使用与测量误差的计算
（2）减小仪表测量误差的方法
（3）欧姆定律
（4）叠加原理检验及其故障判别
（5）基尔霍夫电压（V）和电流（A）定律检验及其故障判别
（6）戴维南定理检验及其故障判别
（7）诺顿定理检验及其故障判别
（8）电压（V）源外特性的测量
（9）直线DC电阻电子回路故障的查验
（10）二端口互联网
（11）互易定理
（12）电容的充放电
（13）最大功率（W）传输条件测量
（14）电位电压（V）的测量及电子回路电位图的测绘制作
（15）已知和未知线性与非线性电子回路元件伏安特性的测绘
（16）一阶电子回路过渡过程的研究
（17）二阶电子回路过渡过程的研究
（18）RLC串联谐振电子回路的研究
（19）功率（W）因数提升
（20）功率（W）因数及相序的测量
（21）用三表法测量交流ACAC电子回路等效功能数值
（22）三相交流ACAC电子回路电压（V）的测量
（23）三相交流ACAC电子回路电流（A）的测量
（24）三相电子回路功率（W）的测量
（25）一相变压器功能数值测量及绕组极性判别
2、模仿电子回路实验
（1）常用电子仪表器具的使用
（2）晶体二极管的判别与检验测试
（3）晶体三极管的判别与检验测试
（4）单管低频放大器的静态测量试验
（5）单管低频放大器放大能力的测量试验
（6）场效应管放大电子回路
（7）负反馈放大电子回路
（8）差动放大电子回路
（9）射极跟随器
（10）双电源反相比例放大器的测量试验
（11）电压（V）跟随器
（12）过零对比器
（13）滞回对比器
（14）窗口对比器
（15）RC文氏桥式正弦波振荡器的测量试验
（16）LM386包括功率（W）放大器的测量试验
（17）三角波、方波发生器
（18）包括运放的调零电子回路
（19）电源极性错接的保护电子回路
（20）写入端限幅保护电子回路
（21）输出端限幅保护电子回路
（22）整流、滤波电子回路
（23）稳压管稳压电子回路
（24）三端包括固定稳压电源
3、数字电子回路实验
（1）晶体二极管开关特性
（2）晶体三极管开关特性
（3）二极管限幅器
（4）钳位器
（5）三极管限幅器
（6）TTL包括逻辑门
（7）包括与门逻辑功能测量试验
（8）包括非门电子回路逻辑功能测量试验
（9）包括或门电子回路逻辑功能测量试验
（10）包括与非门逻揖功能测量试验
（11）CMOS门电子回路的测量试验
（12）包括逻辑电子回路的连接与驱动
（13）结合逻辑电子回路（半加器、全加器）
（14）3-8线译码器
（15）计数与显露电子回路的完成
（16）数值选用器应用
（17）基础RS触发器
（18）JK触发器
（19）D触发器
（20）计数器的测量试验与应用
（21）移位寄存器及其应用
（22）脉冲分配器及其应用
（23）555时基电子回路
4、电气控制实验项目
（1）三相异步电机的使用与起动
（2）三相电机接触器点动正转控制线路
（3）三相电机设定有自锁的正转控制线路
（4）三相电机设定有过找保护的正转控制线路
（5）三相电机接触器联锁的正反转控制线路
（6）三相电机按钮联锁的正反转控制线路
（7）三相电机按钮接触器复合联锁控制线路
（8）三相电机接触器控制Y/△降压起动
（9）三相电机时间继电器控制Y/△降压起动
（10）作业台自动往返控制线路
（11）三相异步电机反接限限制动作作控制电子回路
（12）三相异步电机多地控制
（13）电动葫芦电子回路维修控制线路
五、配套教学资源（全室共配1套，为了教学的统一性要求在线教育平台与实验装置是同一个生产商！）
（一）在线教育课程开放平台（全室配1个登录帐号）
1）含有：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟拟真教学管理平台。
2）在线教育开放平台资源库
1、模仿电子技术》课程要含有概括：
1 .常用半导体器件
1.1 半导体的基础知识
1.2 二极管
1.3 三极管
1.4半导体器件的识别与检验测试
2. 直线DC稳压电源
2.1 整流电子回路
2.2 滤波电子回路
2.3 稳压电子回路
3. 基础放大电子回路
3.1 放大电子回路的基础知识
3.2 基础共射极放大电子回路
3.3 分压式偏置共射放大电子回路
3.4 共集电极放大电子回路
4. 功率（W）放大电子回路（互补对称功率（W）放大电子回路）
5 .差动放大电子回路与包括运算放大器
6. 放大电子回路中的反馈
6.1 反馈的基础概念
6.2 负反馈对放大电子回路功能的影响
7 .包括运算放大器的应用
7.1 包括运放的应用基础
7.2 包括运放的线性应用
8. 正弦波振荡器
8.1 正弦波振荡电子回路基础简介
8.2 RC 正弦波振荡电子回路）。
2、数字电子技术》课程要含有概括：
1.章数字电子回路基础（逻辑函数的卡诺图化简法）
2.逻辑门（包括逻辑门电子回路）
3.电子回路包括触发器
3.1 主从触发器
3.2边沿触发器
3.3 CMOS 包括触发器
4.时序逻电子回路
4.1时序逻辑电子回路的解析
4.2时序逻辑电子回路的解析
5.脉冲波动线的产生与整形电子回路
5.1多谐振荡器
5.2施密特触发器
5.3.555 定时器及其应用）
3、电子设备设计制作》课程要含有概括：
项目一 智能电子时钟（数码管构造、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示）
项目二 电子秤（称重传感器作业原理、电子秤效果演示）
项目三 电子寻迹小车（电机驱动、电机调节速度、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调节速度）
4、嵌入式技术应用》课程要含有概括：
教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处置整理器、STM32 系列处置整理器），
教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和写入输出库函数、Cortex-M3 作业模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关构造体、Cortex-M3 处置整理器构造、STM32 系统构造、STM32 时钟配备），
教学项目 3（认识数码管、数码管静态显露电子回路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显露电子回路硬件连接、位带区与位带别名区、位带实操）
教学项目 4（认识嵌入式应用技术与研发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）
教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）
教学项目 6（串行通信基础知识、STM32 的USART 串行口、STM32 串行口的相关寄存器、STM32 串行口相关函数、认识WIFI 通信模型块、认识 Zigbee 通信模型块、ZigBee 通信模型块使用）
教学项目 7（STM32 模数变换简介、STM32 的 ADC 构造STM32 模数变换相关寄存器、STM32 的 ADC 设定、ADC 相关的库函数）
（二）拟真教学系统：
1、无纸化考核平台
1）用户登录；
2）用户注册；
3）用户管理
3.1用户查询
3.2添加用户
3.3修改用户
3.4用户删除
4）级别管理
4.1级别查询
4.2添加级别
4.3修改级别
4.4删除级别
5）题库类别管理
5.1 题库类别查询
5.2 添加题库类别
5.3 修改题库类别信息
5.4 删除题库类别信息
6）题库管理
6.1 题库查询
6.2 添加单项选用题
6.3 添加多项选用题
6.4 添加判别题信息
6.5 导入Excel题目信息
6.6 题目信息修改
6.7 删除题目信息
7）试卷管理
7.1 试卷查询
7.2 添加试卷
7.3 自动抽题
7.4手动组卷
7.5 编辑试卷
7.6 删除试卷
7.7 启用试卷
7.8 打印试卷
8）模仿成绩
8.1模仿成绩查询
8.2模仿成绩详细
8.3导出成绩
9） 实战成绩
9.1实战成绩查询
9.2导出实战成绩
10）在线考试；
11）历史成绩（历史模仿成绩查看、历史实战成绩查看）
2、电作业业培训教学系统
本设备依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，含有电工初步（电工基础、电工仪表、实验连接线连接、安全用具、安全标识）、基础实操（低压电器、电机与变电器、照明电子回路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方法、防护措施、接地与接零、心肺复苏）4大模型块，15个实验单元，72个实验项目。
系统以技能为核心，项目为引领，任务为驱动，职场环境为背景，实操步骤为主线，以学生交互实训为主体，设定有三维（3D）可视化、智能化、全交互的特别点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
3、电子仪表仪表器具拟真教学系统
设备基础简介：
本设备依据《电子设备装接工国家职业标准》、教育部有关专业电子技能实训教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实验和鉴定设备通用技术规范》而设计，含有常用电子测量仪表器具、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压（V）表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪表器具，每类仪表器具设定有仪表器具简介、操作面板简介、使用方法、拟真实验等4个学习掌控把握任务。设定有职业性、情境性、交互性、工序技艺性、智能性。本设备功能价格比高，是电子技术拟真实验室必备的主体系统。
实验项目：
电子仪表仪表器具拟真教学系统 |
项目名称 |
实验任务 |
|
项目一：测量基础知识 |
任务一测量基础简介及数值处置整理 |
|
任务二电子测量 |
|
任务三电子测量仪表器具 |
|
项目二： 万用表 |
任务一指针式万用表 |
|
任务二数字万用表 |
|
项目三： 毫伏表 |
任务一AS2173D型毫伏表 |
|
任务二DF1930A数字毫伏表 |
|
项目四： 兆欧表 |
任务一兆欧表 |
|
项目五： 频率计 |
任务一HC-F1000L频率计 |
|
项目六： 信号发生器 |
任务一SG1646A多功能函数信号发生器 |
|
任务二GRG-450B高频信号发生器 |
|
任务三低频信号发生器 |
|
项目七：示波器 |
任务一模仿示波器 |
|
任务二数字示波器 |
|
项目八： 扫频仪 |
任务一扫频仪 |
4、模仿电子技术拟真教学系统
系统要求：含有概括模仿电子技术实验实验常开设的延时电子回路等共18个实验实验项目（详见实验项目）。每个项目按照实验需要，设定了数量不等的实验任务。例如单管放大项目设计了实验目的、实验器件、实验电子回路、电子回路原理、器件布置、通电测量试验、故障检验测试等任务，以便实操者循序渐进地得到实训。本系统应用三维（3D）动画与二维交互动画编程相集合技术，基于职场环境与作业过程，设定有很强的职业性、情景性、过程性、交互性、智能性。
技术功能数值：
含有十八大实验模型块：延时电子回路、稳压电源、整流滤波电子回路、单管放大、可控硅调光、二极管整流电子回路、串联稳压电源、延时开关、电流（A）负反馈电子回路、电压（V）负反馈电子回路、单项可控硅整流电子回路、差分放大可调稳压电子回路、运算放大电子回路、运算放大器的应用、脉冲式充电电子回路、整流电子回路、温度（℃）传感器、光敏传感器检验测试。
5、数字电子技术拟真教学系统
系统要求：含有概括数字电子技术课程常开设的与非门电子回路、异步计数器的级联、定时交流ACAC开关、多地单键控制、同步计数器、信号对比输出报警检验测试等共7个实验实验项目，每个项目按照实验需要，设定了数量不等的实验任务，以便实操者循序渐进地得到实训。
本系统应用三维（3D）动画与二维交互动画编程相集合技术，基于职场环境与作业过程，设定有很强的职业性、情景性、过程性、交互性、智能性。
技术功能数值：
含有七大实验模型块：与非门电子回路、异步计数器的级联、定时交流ACAC开关、计数调光开关、多地单键控制、同步计数器、信号对比输出报警检验测试。
常见问题：
1、如果我要购买电工电子电气控制综合实训平台,电气实训装置，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的电工电子电气控制综合实训平台,电气实训装置是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电工电子电气控制综合实训平台,电气实训装置的发票，您需要提供开票资料。
3、你们的电工电子电气控制综合实训平台,电气实训装置都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
