汽车变速器拆装实训装置

时间:2024-02-27 16:34:52 点击次数: 中人教仪厂
汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台

一.功能简介

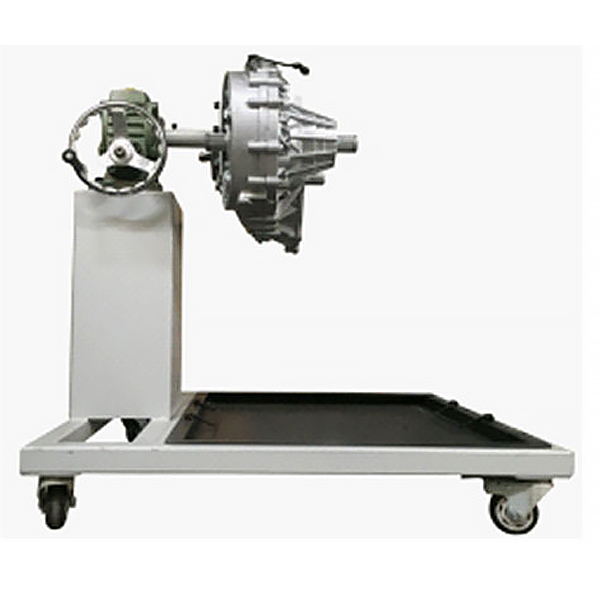

1.采用翻新比亚迪E5新能源汽车变速器总成(附件齐全,易于拆装),并装在专用翻转架上。采用减速翻转机构,可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
2.底部放置接油盘,便于小零件或螺丝的集中存放。
3.翻转架采用了高强度的钢结构焊接,表面经喷涂工艺处理。翻转架底部带有自锁脚轮,可移动式,方便教学。
4.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。

汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台


汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台

一、产品简介
(1)选用实车的主动悬架或半主动悬架、主动横向稳定杆、电子稳定性程序(ESP)、防抱死系统(ABS)组成教学台架,配测控面板,运行台加架与检测面板通过航空插连接。
(2)四大总成中所有部件配备齐全,所有传感器、执行器功能有效。

二、功能特点
能清楚展示四大总成的结构,能模拟各大总成的工作过程。
1)主动悬架:前悬架采用电控无极可调式空气悬架,自动调整车身高度和减震阻尼;空气悬架可实现手动调节与自动调节控制工况。
2)主动横向稳定杆:
采用电动主动式,稳定杆为左右两半部分。
在稳定杆内,有减速机构与电机,能实现两种模式控制。
一是:主动横向稳定杆通过两半部分能相互分离,实现舒适型控制;
二是:通过主动横向稳定杆杆内管道相互连接绞合,实现能根据车辆的侧倾大小,提供大小不同的反力矩,实现运动侧倾控制模式。

常见问题:

1、如果我要购买汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台的发票,您需要提供开票资料。

3、你们的汽车变速器拆装实训装置,汽车ABS.ESP.电控空气悬架.稳定杆综合实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
