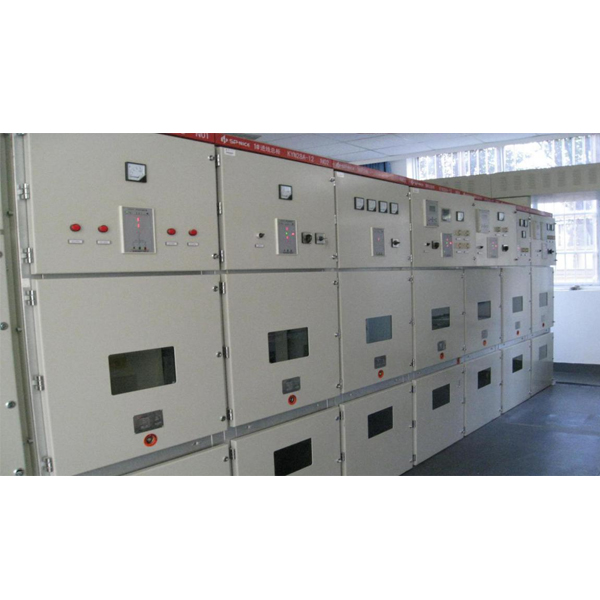

智能供配电技术实训台

时间:2023-10-19 16:06:34 点击次数: 中人教仪厂
智能供配电技术实训台,电力系统微机线路保护实验装置

1.高压配电装置

(1)外壳尺寸(宽X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲额定电压≥12kV;额定频率50Hz;额定电流≥630A;额定短路开断电流≥20kA;控制电压220V。

(3)▲整套供配电设备可实现倒闸操作、高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。

2.低压配电装置

(1) 外壳尺寸(宽X深X高)小于等于900mm X 900mm X 2300mm。

(2) 断路器带电流、电压监测,有过流保护、欠电压保护、过电压保护等。

(3)整套供配电设备可实现倒闸操作.高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。

3.智能电力监控装置

(1)外壳尺寸(宽X深X高)小于等于900mm X 900mmX 2300mm。

(2) 包括显示器、监控主机等。

(3)整套供配电设备可实現倒闸操作、

高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。.

4.电力监控软件

配合电力监控装置使用

5.专用工具

6.工作台
实训内容:

1、倒闸操作

2、高压开关柜检修

3、继电保护测试

4、二次回路故障排查

5、一次、二次接线图和原理图设计

6、断路器安装与调试

7、智能电力仪表接线图和原理图设计

8、智能电力仪表安装与调试

9、低压配电装置故障排查

10、微机保护装置调试

11、电力仪表调试

12、通讯管理机设备驱动配置

13、一次系统组态

14、遥测、遥信、遥控设计

15、数据报表、趋势曲线、事件记录设计

16、照明电路设计

17、电机控制电路设计

18、电能表安装

19、照明电路布线安装

20、电动机控制电路布线安装


智能供配电技术实训台,电力系统微机线路保护实验装置


智能供配电技术实训台,电力系统微机线路保护实验装置

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求,并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验,可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理,保护接线和整定试验方法。装置设计紧凑,整体性强,保护装置功能完备,集保护、测量、控制、监测、通讯多种功能于一体,本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台,而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象发生,即告警并切断总电源,确保实验安全。

三相调压器原、副边设有过流保护技术,相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑**﹑***小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

其它线路保护形式研究

 功率方向过电流保护实验

 零序电流保护实验

 过负荷保护实验

 低压减载实验

电磁型继电器特性与保护

电磁型电流继电器和电压继电器实验

电磁型时间继电器实验

电磁型中间继电器实验

JX-21A/T信号继电器实验

6~10KV线路过电流保护实验

电流速断保护

两段式过电流保护

电流闭锁电压速断保护

发电机过电压保护

设计性实验

———根据实验题目自行设计﹑自拟步骤自行接线,完成实验

电流电压连锁速断保护与过电流保护实验

电流电压连锁速断﹑过电流综合保护与自动重合闸实验

反时限电流保护与过电流保护实验

反时限﹑过电流综合保护与自动重合闸实验

电流电压连锁保护与自动重合闸前加速实验

电流电压连锁保护与自动重合闸后加速实验

反时限过电流与自动重合闸前加速保护

反时限过电流与自动重合闸后加速保护

SCADA实验

遥测、遥控、遥信实验


常见问题:

1、如果我要购买智能供配电技术实训台,电力系统微机线路保护实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的智能供配电技术实训台,电力系统微机线路保护实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开智能供配电技术实训台,电力系统微机线路保护实验装置的发票,您需要提供开票资料。

3、你们的智能供配电技术实训台,电力系统微机线路保护实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
