汽车驱动与传动系统综合实验装置
时间:2023-11-22 16:04:36 点击次数:
中人教仪厂

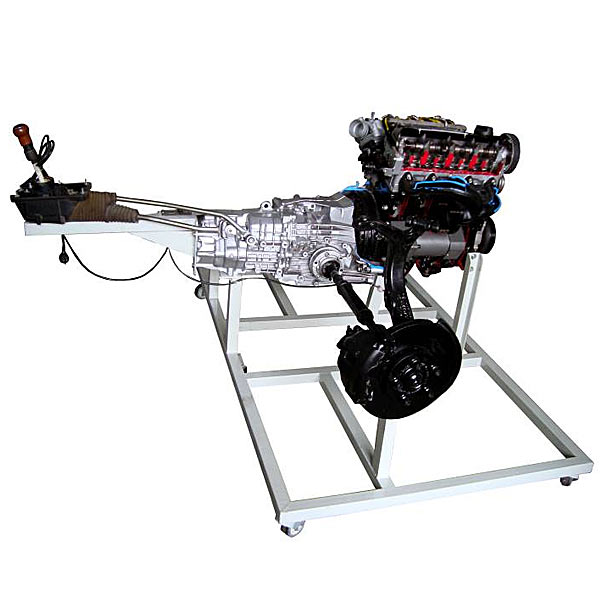

汽车驱动与传动系统综合实验装置,电气装配实验台
可应用各种车型
设备简介:
该设备应用原车发动机和传动系统实物实行剖面处置整理,全面展示发动机和传动系统的含有概括构造。适合于汽车发动机和传动系统课程课程课程理论教学和拆卸装配实验的教学需要。
功能特别点:
1. 应用真实的原车发动机和传动系统实物实行剖面处置整理,充分展示发动机和传动系统的含有概括构造。
2. 由三相齿轮减慢速度感应电机带动发动机曲轴做低速运行,真实演示从发动机到驱动轮的动力传递过程。
3. 实验台驱动部分加装安全防护罩。
4. 实验台提供了学生拆卸装配发动机和传动系的作业平台。
5.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经经经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器:进入系统后应用视频的形式播放内容,视频内容应含有:零件名称(扫描二维码可看零部位件名称)、拆卸装配演示(含有拆卸、装配)、虚拟拆卸装配(含有整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器:点击进入后自动跳转到edrawings界面,模型均为三维(3D)(3D)(3D)模型,经过点击零部位件显露零部位件名称,可360°全方位旋转、放大、缩小、平移,同时可经过位移零部位件功能,将整个减慢速度器实行拆卸组装,同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能,可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认识、拆卸装配演示、实战实操。
1、零件认识:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维(3D)(3D)(3D)模型与零件名称,随意零件均可实行360°旋转
2、拆卸装配演示:内置2个案例,将鼠标位移到某一零件位置时(底座与轴承座除外),该零件自动放大,并显露零件名称,设定有拆卸与装配按钮,功能由系统自动完成轴系构造拆卸与装配。三维(3D)(3D)(3D)场景均可实行360°全方位旋转、放大、缩小、平移。
汽车驱动与传动系统综合实验装置,电气装配实验台
一、基础简介
本设备由铁板作制作的多功能装配板(网孔板)实验台和电源装置等含有概括。实验时选用的各种元件、器件和部位件,可便利地装配在网孔板上,便利灵活。
按照教学和实验的需要,选用不一样的元件、器件和部位件,可实行不一样课程模型块,不一样项目的实验,本设备适用界限广,可完成的教学内容和实验项目多。使用完毕的元件、器件和部位件,从实验台上拆下,集中保管,损坏和丢失少。一个实验场所,可以完成几个专业的教学和实验,经济适用。
实验台配备装备装备装备漏电保护、过载和电子线路保护,保障人身安全和设备使用安全。
灵活、可靠、安全、经济适用,是本设备的特别点。对实验场所不多、教学经费投入受限制的学校, 本设备是一种理想的职业教育实验设备。
二、设备技术功能数值参考规格
1.外型:整体尺寸1632mm×750mm×1638mm;
2.实验台架的材料:铁板、铝制构造;
3.电源: 1)写入:三相AC 380V ±10% 50HZ 三相五线;2)固定交流ACACAC输出:三相五线 380V 接插式2组、220V接插式2组、220V插头座式4组3)可调直线DC输出: 0~24V/2A连续可调2组(带有指针电压(V)(V)(V)、指针电流(A)(A)(A)表就地就地就地实时监控电源改变);
4.连连连接口及仪表:指针式电压(V)(V)(V)表 2 只,时刻监控电网电压(V)(V)(V)改变;
5.保护:熔断器作短路保护,断路器设定有过载保护,漏电开关设定有漏电保护功能,漏电保护动作电流(A)(A)(A)≤30mA。
三、设备构造功能
本实验台由实验屏(内置电源)、实验桌、实验储物储物储物储物柜三大部分含有概括。以30mm×30mm成型方钢作为设备主要框体构造材料;实验屏、地盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接,表面经高温喷塑处置整理,美观大方而而而且有效起到防锈绝缘的作用;由两条35mm×35mm铝制型材及滑槽含有概括网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出;实验桌桌面应用25mm麻灰色高密度层压板封边特制,有效提升绝缘等级;实验桌下部装备有至少4个导向轮,便利实验台架位移;
实验储物储物储物储物柜应用标准构造和抽屉式,左侧有3层抽屉,用来放置工量具以及实验图纸文档实验指导书;右侧的双拉门式设计,可同时放置两块通用挂板。实验储物储物储物储物柜的位置可按照需要灵活调动,外观尺寸为:1300mm×600mm×510mm。
虚拟拟真系统
1.维修电工电子电机与职业资格培训考评拟真系统
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统即可手动设定故障也能自动设定故障,本系统经过电子线路图中绿色的框选用手动设定故障点(最多可以设定39个故障点),也可以经过系统自动实行随机1个故障点设定,随机两个故障点设定,随机三个故障点设定,随机四个故障点设定,随机五个故障点设定,本系统内有工量具箱,元件库,放大镜,电子线路图等功能,可经过工量具箱可选用万用表实行检验测量试验,经过元件库选用合适的元件,经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电机星三角启动控制电子线路故障的设定,并经过种种排查,让学生理解电机星三角启动控制电子线路的作业原理及电子线路构造。
常见问题:
1、如果我要购买汽车驱动与传动系统综合实验装置_电气装配实训台,是否有安装、培训服务呢?
答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。
2、你们的汽车驱动与传动系统综合实验装置_电气装配实训台是否能开增值税专用发票?
答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车驱动与传动系统综合实验装置_电气装配实训台的发票,您需要提供开票资料。
3、你们的汽车驱动与传动系统综合实验装置_电气装配实训台都是自己生产的吗?都有什么产品资质?
答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
