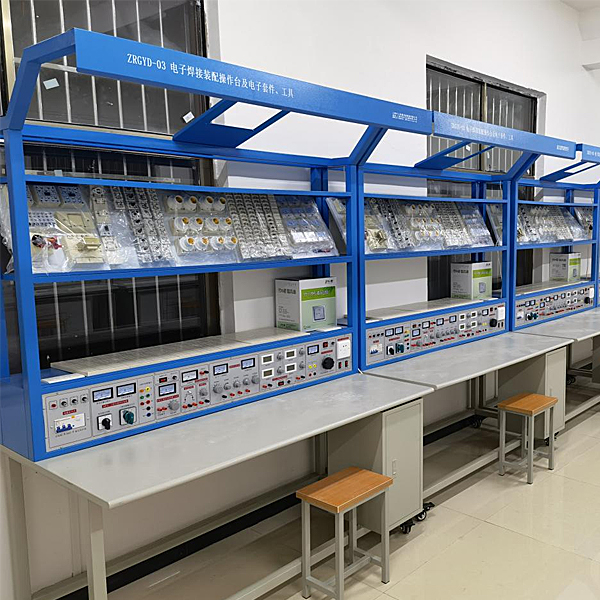

电子焊接装配及电子技术实验台

时间:2023-11-08 08:52:32 点击次数: 中人教仪厂
电子焊接装配及电子技术实验台,机械装配综合实训台

一、产品概述:

本装置是高度仿真的电子焊接装配操作台,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站/所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

1、输入电源:三相四线380V±10%50Hz

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)

3、装置容量:<200VA

三、实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。

1、实训台

实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

(1)配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。

(2)顶部框架上设有电风扇和30W日光灯(照明设备)各一个。

2、控制台

1.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮:试验漏电开关漏电功能

6.电源输入指示1只

7.电源输出指示3只(红、绿、黄三色)

8.交流电压表:指示输出线电压

9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况

10.接线座5只:A单元三相四线及地线输出

11.电流表W相电流输出指示

12.O/I开关:三相四线电源输出控制

(提高安全系数)

13.接线座2只:B单元交流低压电源输出

14.电表(2A):B单元交流电流指示

15.旋钮:B单元3-24V交流低压选择输出

16.开关:C单元双路直流稳压电源开关

17.旋钮:C单元双路Ⅰ路稳流调节

18.旋钮:C单元双路Ⅱ路稳流调节

19.接线座2只:C单元Ⅰ路直流稳压输出

20.保险座:C单元双路稳压电源保险

21.电表4只:双路稳压电源电压、电流指示


电子焊接装配及电子技术实验台,机械装配综合实训台


电子焊接装配及电子技术实验台,机械装配综合实训台

机电设备装配技能综合实训台依据机械类、机电类中等职业学校相关专业教学标准,紧密结合行业和企业需求而设计,该平台操作技能对接国家职业标准,贴合企业实际岗位能力要求,如《机械设备安装工国家职业标准》、《机修钳工》、《组合机床操作工国家职业标准》;平台可以工业现场的典型任务为实践项目,以实现项目式教学,便于学生在"做中学、学中做",具有可操作性和实用性。通过完成机械设备识图与装配工艺的编写,零部件装配及调整,组合机床、典型机床及机床部件的装配与调整,装配质量检验和设备的调试、运行与试加工等技能,提高学生综合职业能力,对中职加工制造类专业机械装配实训室建设起到示范和引领作用。
一、产品特点
产品依据相关国家职业标准、行业标准职业及岗位的技能要求,结合机械装配技术领域的特点,能让学生在较为真实的环境中进行训练,以锻炼学生的职业能力,提高职业素养。
以实际工作任务为载体,根据机械设备的装配过程及加工过程中的特点划分工作实施过程,分部件装配及调整、整机装配及调整、试加工等职业实践活动,着重培养学生机械装配技术所需的综合能力。
二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.平台容量:<0.5kVA
3.工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃) 海拔<4000m
4.微型异步电机:电压380V,功率60W
5.交流减速电机2台:1台额定功率 90W,减速比 1:25 1台额定功率 40W,减速比 1:3
6.整体外形尺寸:1520mm×710mm×1175mm(实训台)、900mm×600mm×750mm(操作台)、
7.安全保护:具电流型漏电保护,安全符合国家标准
三、装置构成
本装置可实现纯机械式自动加工功能,有变速动力箱给设备提供两路传动动力,一路动力通过电磁离合器的开合控制精密分度头的四分度,在精密分度头的工作台上安装四个偏心轮夹紧夹具,在分度头分度过程中工件自动送料,由偏心轮夹紧方式的夹具使工件夹紧,加工完的工件通过凸轮旋柄档杆使偏心轮夹紧夹具松开把工件落到料盘里;一路通过同步带轮传动连接锥齿轮轴,锥齿轮分配器又分为三路传动,一路由锥齿轮、圆柱凸轮带动自动钻床实现进给、退刀功能;其中二路由锥齿轮轴上安装由可调的盘型凸轮、限位开关装置,可控制电磁离合器的电路信号,使分度头与自动钻床、自动打标机配合动作;第三路由双万向联轴器、齿轮齿条连杆机构控制自动打标机的圆锥滚子离合器,自动打标机由三相异步电机带动曲轴实现钢印敲打的功能。

常见问题:

1、如果我要购买电子焊接装配及电子技术实验台,机械装配综合实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电子焊接装配及电子技术实验台,机械装配综合实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电子焊接装配及电子技术实验台,机械装配综合实训台的发票,您需要提供开票资料。

3、你们的电子焊接装配及电子技术实验台,机械装配综合实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
