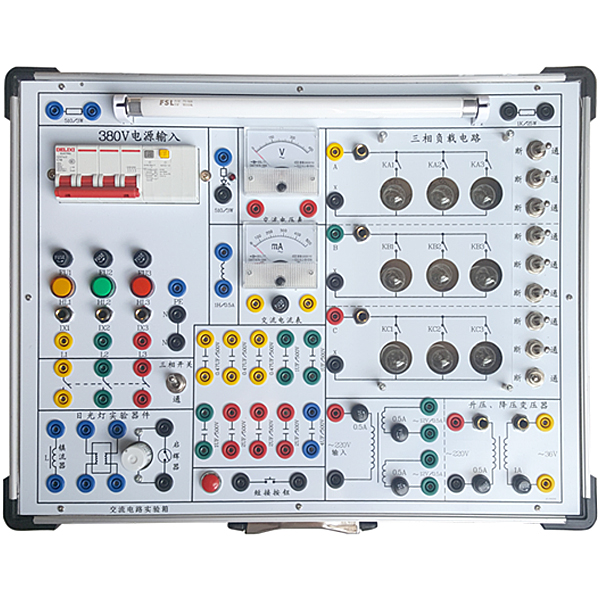

交流电路原理实验装置

时间:2023-11-08 08:58:24 点击次数: 中人教仪厂
交流电路原理实验装置,拉伸与冷冲模拟实训装置

一、技术指标

1、电源:交流输入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载:每相有三个15W灯泡,用3只开关控制通断,共9只灯泡。每相留有电流测量插孔1对,便于相电流的测量。
5、日光灯器件组:设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压
电容(1μF/500V、2.2uf/500V、4.7μF/500V各3个)。
6、R、L、C元件特性组:设有1kΩ/25W功率电阻、1H/0.5A电感及1μF/500V高压电容各一只,通过实验可测试各元件的参数。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口,便于电流的测试,可测量原、副边电流。
8、双绕组变压器1只:220V/双路12V。
9、设置交流电压表一只,量程0~450V;交流电流表一只,量程0~500mA,带有短路保护。
10、日光灯管和灯脚装在电路板的正面方便,方便维修维护。
11、三相灯组上装有有机玻璃保护罩,既防止灯泡损坏,又保护实验导线不被烫坏,还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实验导线12根(红、黄、绿、黑各4根),电流接口线1根。
14、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×150mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高

热销产品:电工实训台


交流电路原理实验装置,拉伸与冷冲模拟实训装置

交流电路原理实验装置,拉伸与冷冲模拟实训装置


一、 概述:

1、拉伸与冷冲模拟机为两台独立设备,分别为高速冷冲机和可调速拉伸机,专机专用,符合现代生产工艺及需求。
2、具有使用配套的铝合金拆装模具及透明模具进行课堂教学冲压及拉伸成型演示解析功能及小件生产。
3、主机铝合金部件:采用加硬铝合金板并氧化处理,硬度HB90,屈服强度245。
4、使用0.2~0.5mm薄铝片或铁片与模具配合能生产出五金零件。
5、拥有机械式自动送料系统,送料速度每分300次 ,送料长度5—40cm,调整方便快捷,并配有日本OMRON红外线感应保护装置。
6、控制系统采用24V低压,确保安全可靠。
7、立柱采用硬铬精密导杆,导套采用自润滑功能的碳墨合金导套。
8、采用可移动并且能够固定的固定方式。
9、虚拟仿真教学系统

机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,***终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
