电路原理学习实训台

时间:2023-11-08 09:03:37 点击次数: 中人教仪厂
电路原理学习实训台,冲压与拉伸机模拟实训台

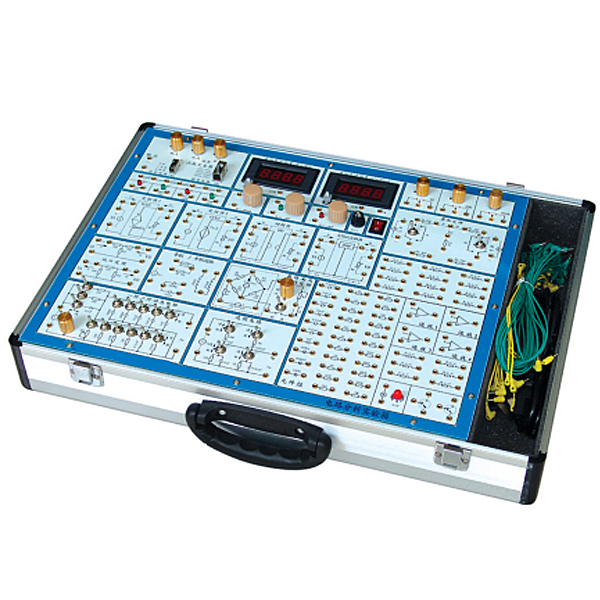

该电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证,属弱电类实验。它采用模块式结构,各模块间相互独立,通过各元件区不同元件组合,可组成多种测试电路,实验模板正面印有电路图,反面装有器件,各实验电路中需测试的点均装有测试孔,使用方便,接触可靠,而且寿命长、效率高,适用于进行各种电路的实验研究,可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。

 系统组成
(1)电源输入:AC220V±10% ,50HZ

电源输出:固定输出±l2V/0.5A,±5V/0.5A;可调输出0V~±l2V/0.5A, 均有短路过载保护,自动恢复功能。

电流输出:0~l00mA.

(2)函数信号发生器
    波形:正弦波、方波、三角波
    频率范围:0HZ~100KHZ,分四档连续可调
    幅值:方波、正弦波、三角波 (峰-峰值:0~10V)
 (3)1只数字电压表,分0~2V、0~30V二档;

1只数字电流表,分0~2mA、0~200mA二档,精度为0.5级;

可同时满足多 个测试点电压、电流的动态监测。
 (4)器件库:有l~2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。

(5)系统配有“电路设计与仿真软件”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。

(6)铝合金保护箱,坚固耐用,样式美观、大方。

(一)特点

1、提供一个交互式、图形化的学习环境可将电路理论视觉化,帮助学生巩固对公式和方程式的理解。实现学生在理论、仿真、实验室实验之间的无缝移动

2、提供了30多个元件库,数千种仿真元件资源。

3、提供了数十种仪器仪表资源和信号激励源。

4、可实现电子电路,单片机、ARM、EDA、plc、变频器等的仿真。


电路原理学习实训台,冲压与拉伸机模拟实训台


电路原理学习实训台,冲压与拉伸机模拟实训台


一、 概述:

1、拉伸与冷冲模拟机为两台独立设备,分别为高速冷冲机和可调速拉伸机,专机专用,符合现代生产工艺及需求。
2、具有使用配套的铝合金拆装模具及透明模具进行课堂教学冲压及拉伸成型演示解析功能及小件生产。
3、主机铝合金部件:采用加硬铝合金板并氧化处理,硬度HB90,屈服强度245。
4、使用0.2~0.5mm薄铝片或铁片与模具配合能生产出五金零件。
5、拥有机械式自动送料系统,送料速度每分300次 ,送料长度5—40cm,调整方便快捷,并配有日本OMRON红外线感应保护装置。
6、控制系统采用24V低压,确保安全可靠。
7、立柱采用硬铬精密导杆,导套采用自润滑功能的碳墨合金导套。
8、采用可移动并且能够固定的固定方式。
9、虚拟仿真教学系统

机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,***终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明

常见问题:

1、如果我要购买电路原理学习实训台,冲压与拉伸机模拟实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电路原理学习实训台,冲压与拉伸机模拟实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电路原理学习实训台,冲压与拉伸机模拟实训台的发票,您需要提供开票资料。

3、你们的电路原理学习实训台,冲压与拉伸机模拟实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
