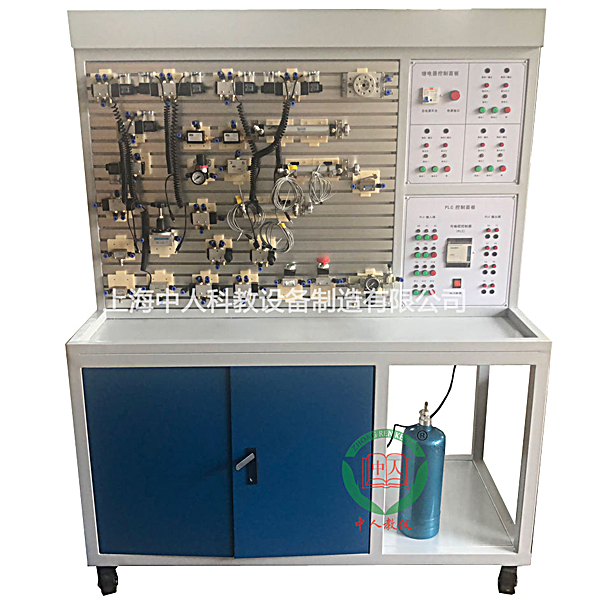

气动PLC综合模拟控制技术实验装置

时间:2023-11-10 15:06:51 点击次数: 中人教仪厂
气动plc综合模拟控制技术实验装置,电机检修技能实训装置

一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (plc)学习及其基本应用实验等,是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。
二、主要技术参数
1、输入电源:220V±l0%,50Hz;
2、装置容量:≤1kVA;
3、工作环境温度:-5℃~40℃;
4、工作湿度:≤90%(40℃时);
5、外形尺寸:1500mm×650mm×1750mm
6、静音空气压缩机:工作电源:AC220V;电机功率:250W公称容量10L;额定输出气压1Mpa
7、PLC主机模块:主机选用三菱FX2N-32MR,18路开关量输入,14路继电输出。
8、配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,气动元件独立模块等。
9、实训装置外型尺寸:1500mm×650mm×1750mm

气动PLC综合模拟控制技术实验装置,电机检修技能实训装置


气动PLC综合模拟控制技术实验装置,电机检修技能实训装置


ZRDJX-01型 电机检修技能实训装置本实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《常用电机检修工》国家职业资格培训教程为基础,为了推动常用电机检修工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机检修前准备、电机拆卸与组装、电机检修以及修试、试验等方面的知识和技能,适用于高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还适合技工学校、职教中心、职业资格鉴定站(所)进行技能实训与技能鉴定和考核。

一、电机检修技能实训装置本实训装置特点

1、控制屏采用实训台结构,测量仪表及电气线路元器件固定在相应功能块面板上

2、实训项目分类明确,具体到电机检修过程中的每个步骤,使学生能够真正掌握电机检修专业技能。

3、实训装置采用模块化的方式进行技能训练和理论知识的深化

4、本装置具有良好的自身保护体系,为实现开放性实训室提供了优良的实训设备

二、电机检修技能实训装置本实训装置技术性能
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃  相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、重    量:100kg

三、电机检修技能实训装置本实训装置装置配备

1、电源控制屏

  控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2、实训桌

  实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。

3、主控功能板配备项目

(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。

(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。

(4)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,输出0~450V/5A。

(5)直流电源部分:

220V/0.5A直流电源一组,还有短路保护功能。

0~250V可调直流高压电源一组,带有过压保护及短路保护功能。
