DF-1204-8拖拉机发动机充电系统示教板
时间：2025-06-27 23:43:55 点击次数：
中人教仪厂

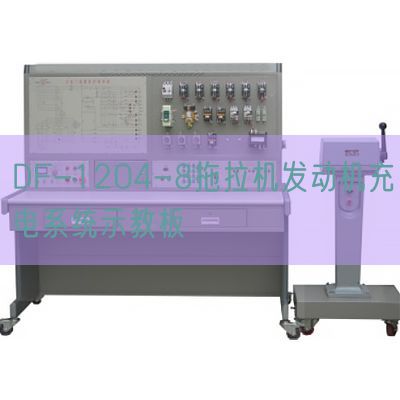

DF-1204-8拖拉机发动机充电系统示教板
一、设备简介
拖拉机发动机充电系统示教板应用全新DF-1204-8拖拉机柴油机充电系统实物为基础，充分展示充电系统的构成构造和作业过程。适用来学校对充电系统课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的充电系统，充分展示充电系统的构成构造。
2.打开点火开关，触发三相电机运行，带动发电机作业，充电指示灯灭，蓄电池端电压（V）升高，真实演示农机充电系统的作业过程。经过操作面板上的电流（A）表、电压（V）表可查看充电电流（A）和蓄电池电压（V）的数值。
3.示教板操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学生可直观对照电子回路图和实物，认识和解析农机充电系统的作业原理。
4.示教板操作面板上装配备有发电机总成分解部位件，可直观认识发电机的构成构造。
5.示教板操作面板上装配备有检验测试端子，可直接在操作面板上检验测试农机充电系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
6.示教板操作面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实验指导书、轻型检验测试仪表器具等。
其他要求:
★实验室智慧用电安全控制系统（提供演示视频）;
智能电源管理系统设定有过温、短路、过流、过压、欠压、失压、功率（W）限定；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过远程清除故障后，才能上电成功；能经过无线4G和有线以太网与手机APP和PC端云平台通讯，没有互联网的现象下，教室整套智能电源管理系统可离线单单独运行。
1)智能终端：智能电源管理系统以32位ARM为核心，应用4.3寸彩色触摸屏为人机交互界面，就地实时监控设备运行现象，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能就地实时监测三相电压（V）、电流（A）、功率（W），功率（W）因数、频率、电能等功能数值，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；用户经过刷卡方法请求开启设备，PC端实行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！设备时间管理含有年月日时间的显露。可设备相应过温、短路、过流、过压、欠压、失压、功率（W）限定等7大保护功能数值。
2）手机APP：用电状态界面就地实时显露当前电压（V）、电流（A）、有无功功率（W）、电能、设备温度（℃）、漏电电流（A）值等；后台查看报警日志、实操日志、故障日志等。用户可实行远程在线报修，反应设备故障信息，编辑报修现象，后台可实行远程维护，及时跟进，以有效解决用户设备维护。
3）PC端系统：每个设备状态信息显露，设定有多个子界面，设定有故障解析，用电能效解析、集中管理、个人中心图纸文档实验指导书管理、用户定位跟踪与信息统计；设定有管理员信息修改与权限管理等功能。可一键开启和关闭全部设备，可单单独控制每台设备的开关！用电数值界面能智能查找近2年用电数值，设定界面能设定限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。
▲要求提供实验室智慧用电安全控制系统来源证明文件,原件备查。
三、技术规格
外观尺寸（约）：1240×600×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
作业电压（V）：直线DC12V
作业温度（℃）：-40℃～+50℃
三相异步电机
1)电 压：AC 220V/380V
2)功 率：2.2KW
3)转 速：1420r/min
颜色：7032
钢管：40*40*3mm
机储物储物柜：1.5mm冷板冲压成形，背面设定维修门；
位移脚轮：100*60mm
四、基础配备
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检验测试控制操作面板 |
装备有各种检验测试端子，彩色电子回路图和作业原理示意图（操作面板：1200*900*4mm) |
套 |
1 |
|
2 |
点火开关 |
|
个 |
1 |
|
3 |
发电机总成 |
全新 |
台 |
1 |
|
4 |
发电机总成分解部位件 |
|
套 |
1 |
|
5 |
充电指示灯 |
|
个 |
1 |
|
6 |
三相异步电机 |
YT 100L1-4 |
台 |
1 |
|
7 |
保险丝盒 |
|
个 |
1 |
|
8 |
电压（V）表 |
0～30V |
个 |
1 |
|
9 |
电流（A）表 |
0～±100A |
个 |
1 |
|
10 |
蓄电池 |
12V 45Ah |
台 |
1 |
|
11 |
电源总开关 |
50A |
个 |
1 |
|
12 |
位移台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
13 |
故障模仿与排除装置 |
|
套 |
1 |
常见问题：
1、如果我要购买DF-1204-8拖拉机发动机充电系统示教板，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的DF-1204-8拖拉机发动机充电系统示教板是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开DF-1204-8拖拉机发动机充电系统示教板的发票，您需要提供开票资料。
3、你们的DF-1204-8拖拉机发动机充电系统示教板都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
