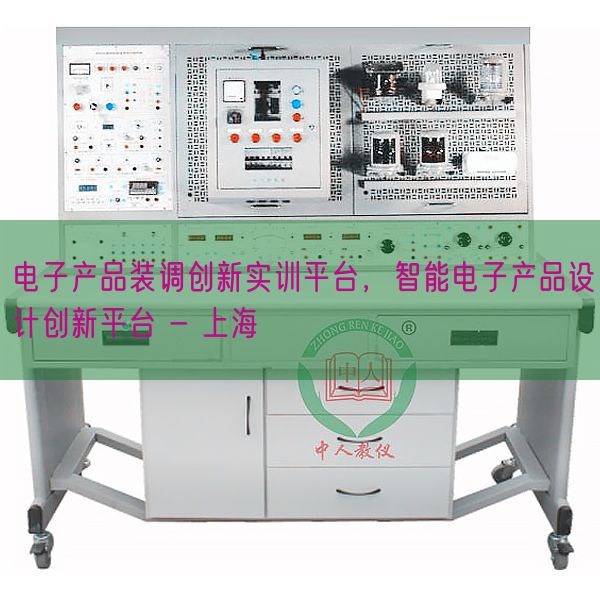

--ETZ06 电子设备装调创新实验平台
一、 设备基础简介
电子设备装调创新实验平台以能力为本位，以就业为导向，紧密集合实际生产和职业岗位的技能要求，人性化的细节设计，引入工程系统设计概念，注重设备的通用性与升级性，使得设备整体简洁大方，使用灵活便利，牢固耐用。
电子设备装调创新实验平台可完成中小型电子设备的装配、调节测试和检修等实验，使学生掌控把握电子设备装配和调节测试的基础技能，同时可适用实行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实验要求。
二、 设备技术功能数值参考规格
1. 作业电源：两相三线 AC 220V±10% 50Hz
2. 温度（℃）：－10～40℃；环境湿度：≤90%（25℃）
3. 外观尺寸：长×宽×高=1600mm×800mm×2000mm
4. 整机功耗：≤1KW
5. 安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线。
三、 设备功能特别点
该设备主要采用作业台、实验屏、实验屏模型块、工量具储物储物柜、仪表器具仪表、工量具套件等构成。
1、作业台：主体构造全部应用高功能表面氧化的铝型材及一次成型铝压铸框体结构连接构件，连接构件应用压铸成型工序技艺（非焊接工序技艺），经机加工、抛丸、喷砂，表面静电喷涂工序技艺，装配便利、快捷，用户可自行DIY组装。桌体立柱应用工业铝型材成型工序技艺，表面氧化处置整理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头固定装配万能转向轮，便利实验台挪动及摆放。整机既坚固耐用，美观大方。
桌面应用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面设定有耐磨损、抗静电及易清洁等特别点，桌面尺寸1600×800×25mm，桌面下部固定在40mm高度的钣金衬板，钣金衬板再与压铸构件固定支撑脚立柱型材，使实验台和桌面集合更加牢固。整体高度按人体工程学要求设计为800mm±20mm，适用2名学生同时的实操空间。仪表器具台面尺寸≥1500×340×25mm，应用3mm的钣金固定主构造立柱，台阶高度285mm，倾斜防滑落设计，适用摆方常用仪表器具的要求，也可以摆放电脑显露器。
桌面下方装备有储物抽屉和键盘托盘，抽屉尺寸≥650×360mm，键盘托盘≥640×360mm，可左右互换。应用静音式滑轨，表面经纯环氧树脂塑粉高温固化处置整理。桌底侧梁可装电脑主机托盘，可选左侧或右侧装配。
2、实验屏：装配于仪表器具台面下方，装配备有220V交流ACAC电源输出12路：连接口应用10A/250V五孔防水浸插头座，分别位于实验屏前操作面板和顶操作面板，由过载开关分2路控制。交流ACAC低压电源2路（0、3、6、9、12、15、18、24V/2A）。顶部电源可用作示波器、信号源、电脑主机等仪表器具使用。操作面板电源可做为电烙铁、热风焊台、电源模型块作业电源等。
照明：在实验台顶部和仪表器具台面下方，控制屏左右同事设定开关控制。
静电手环报警器：内置防静电设备报警器2路：就地实时监测实操人员的静电设备佩戴现象及地线的接入大地现象,遇异常状况立刻自动警报。
3、网孔工量具挂板：二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。
4、工量具储物储物柜：不含轮尺寸 720mm×500mm×485mm（长×深×高），用优质冷轧铁板焊接而成，表面静电喷塑。工量具储物储物柜下装带刹车的万能转向轮，使工量具储物储物柜可以随意固定和位移，可放置实验电子回路板、元件、工量具、耗材等。
5、仪表器具：
（1）可编程线性直线DC稳压电源
1、★路单单独连续可调输出，双通道（0-30V，0-3A无级可调）单单独可调输出 ，第三路（0-6V，0-3A无级可调）连续可调输出，总功率（W）不低于198W；、配备有智能型温控风扇，保证电源长时间平稳输出；
2、 数值存档不低于10组，定时输出设定不少于100组；
3、 出色的电源调节率，CV≤0.01% + 3 mV；CC≤0.1% + 3 mA；
4、 出色的负载调节，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
5、 超低噪声和纹波(20Hz～20MHz)：CV≤300 μVrms / 3 mVpp；CC≤4 mArms；
6、 高精确度输出分辨率，电压（V）输出分辨率不低于1 mV；电流（A）输出分辨率不低于1 mA；
7、 设定精确度电压（V）不低于0.03% +10 mV，电流（A）不低于0.1% +8 mA
8、 显露不低于4英寸高分辨率TFT液晶显露，分辨率不低于480*320，仿LED显露方法，可同时显露三路输出信息；
9、 丰富的连接口：USB Host & USB device、RS-232、LAN口；支持SCPI通信，Labview通信，并提供数值编程手册；用户可自行经过USB口实行系统升级；
10、支持数值记录功能，可记录10K组数值，可对输出电压（V）、电流（A）、功率（W）现象实行记录，并支持图形与表格两种显露方法；
11、优秀的变压器功能，整机重量（kg）大于9.8 kg；
（2）数字示波器
1、★带宽：100M，双通道；
2、★就地实时采样率：1G Sa/s。
3、★8寸高清液晶屏，分辨率不小于800*600，15*10网格显露，波动线显露细腻（可选配触摸屏）；
4、★存储深度：不低于 80M点；
5、最大波动线刷新率不低于70000次/秒；
6、★设定有自动跟踪测量功能，示波器可以持续跟踪被测信号改变，自动调节触发类型、电压（V）档位、时基档位到合适位置（无需手动干预），便以查看被测信号波动线细节。（并非自动设定功能）
7、★两个通道垂直档位分别由两个单单独的旋钮控制，使实操更便捷。
8、设定有电流（A）测量功能，便利电压（V）、电流（A）变换测量。
9、便捷的一键式设计，支持一键式打印和一键恢复出厂设定。
10、设定有USB device，USB host，P/F，LAN等连接口；并支持SCPI，Labview通信，便利二次研发，同时提供编程手册。
11、★支持加、减、乘、除、开方、积分、微分、自定义数学运算及数字滤波等运算功能；
12、★配备FFT功能，支持分屏显露功能，支持Hamming、Rectangle、Blackman、Kaiser、Bartlett 6种窗口模式，支持Vrms与dB变换。
13、设定有COPY功能，可选用原底色存储，也可选用纯白底色存储，便利教师及学生编辑文件时调用。
14、★通道菜单支持电压（V）/电流（A）显露变换，电流（A）测量界限不小于100.0mA/V ~ 1KA/V；
15、配备不少于38种自动测量项：峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、作业周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数，FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等；
16、具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型，支持逻辑触发，总线触发（I2C、SPI、RS232、CAN）；可选配解码功能；
17、★10、内置锂电池，13200mAH（选配），使用时间不小于4小时，便利户外测量试验。同时可以浮地测量，直接查看220V市电。
18、支持与信号发生器，电源，万用表组建互联网实验室管理；
（3）随意波信号发生器
1.★2通道输出，具备幅度锁定、频率锁定、通道复制，14bit分辨率。
2.★带宽不低于60MHz，采样率不低于500MSa/s。
3.★不低于7寸大屏幕显露，设定有电容触摸屏，支持多点触控,支持随意波触摸屏编辑。
4.★正弦波、方波、锯齿波、脉冲波、噪声、谐波以及含有sinc、指数上升、指数下降
心电图、高斯、半正矢、洛仑兹、双音频、DC电压（V）不低于150种随意波输出。
5.输出幅度：1mVPP-10VPP(50Ω)，2mVPP-20VPP(高阻。）
6.幅度分辨率：1 mVpp or 4 digits。
7.直线DC偏移界限：±(10 Vpk – Amplitude Vpp/2)。
8.★正弦波输出：1 μHz ~60MHz。
9.★方波输出：1μHz ~ 30MHz。
10.★脉冲波输出：1μHz ~ 25MHz。
11.噪声：60MHz (-3dB，经经典型值)。
12.★随意波：1 μHz - 15MHz，支持10M点随意波编辑
13.★输出调制波：AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM。
14.支持扫频和脉冲串输出
15.谐波：次数≤16次，谐波类型有奇次、偶次、顺序、自定义模式。
16.内置7位高精确度频率计，频率界限100mHz ~ 200MHz。
17.支持SCPI通信功能、labview 通信功能。
18.连接口：USB Host, USB Device,LAN，COM（选配）。
（4）数字万用表
1.5/6位测量精确度
2.★标配真有效值、自动测量范围功能
3.★蓝牙4.0无线传输，传输平稳，功耗低
4.★设定有记录仪功能，支持离线记录。
5.★记录图表模式，解析改变趋势
6.★手电筒功能，轻松应对黑暗环境
7.★支持安卓、苹果、Windows系统
8.测量功能：直线DC电压（V）：0-1000V、交流ACAC电压（V）:0-750V、直线DC电流（A）:0-20A、交流ACAC电流（A）:0-20A、电阻:0-60MΩ、电容:0-60mF
9.设定有频率 、占空比、温度（℃）等功能。
10、交流ACAC带宽：(20 - 1000) Hz
11、支持NCV非接触电压（V）感应
四、设备配备
|
序号 |
设备名称 |
型号规格 |
数量 |
单位 |
备注 |
|
1 |
实验桌 |
1600*800*1800mm |
1 |
张 |
|
|
2 |
电源台 |
|
1 |
台 |
|
|
3 |
工量具储物储物柜 |
|
1 |
台 |
|
|
4 |
方凳 |
|
2 |
张 |
|
|
5 |
交流ACAC低压电源 |
装于实验屏内 |
1 |
套 |
|
|
6 |
双踪示波器 |
|
1 |
台 |
|
|
7 |
函数发生器 |
|
1 |
台 |
|
|
8 |
程控电源 |
|
1 |
台 |
|
|
9 |
万用表 |
|
1 |
只 |
|
|
10 |
工量具包 |
具体表单及功能数值见附表 |
1 |
套 |
表单另附 |
|
11 |
嵌入式研发套件 |
核心处置整理器STM32 |
1 |
套 |
|
|
12 |
模仿电子技术试验箱 |
可做分立元件、包括运算实验20个以上 |
1 |
套 |
|
|
13 |
数字电子技术实验箱 |
可做逻辑电子回路、时序电子回路15个以上 |
1 |
套 |
|
|
14 |
电子焊接套件 |
1、电子报警器的焊接与调节测试
2、电子门铃电子回路的焊接与调节测试
3、光控电子回路的焊接与调节测试
4、光控电子回路开关的焊接与调节测试
5、航标灯的焊接与调节测试
6、家用台灯调光电子回路的焊接与调节测试
7、排风扇自动启闭电子回路的焊接与调节测试
8、闪光灯的焊接与调节测试
9、温控电子回路的焊接与调节测试
10、音乐门铃电子回路的焊接与调节测试
11、六管超外差式调频收音机的焊接与调节测试
12、LED数字电子钟的焊接与调节测试
13、多路抢答器等实验线路板的焊接与调节测试 |
1 |
套 |
|
|
15 |
显露器壁装支撑架 |
|
1 |
只 |
选配 |
|
16 |
作业台PC电脑 |
|
1 |
套 |
选配 |
附表、工量具表单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
数字显露恒温焊台 |
BK969D+ |
1 |
套 |
|
2 |
电子剪切钳 |
5寸 |
1 |
把 |
|
3 |
带刃剥线钳 |
6寸 |
1 |
把 |
|
4 |
尖嘴钳 |
6寸 |
1 |
把 |
|
5 |
十字螺丝刀 |
5*75mm |
1 |
把 |
|
6 |
一字螺丝刀 |
5*75mm |
1 |
把 |
|
7 |
一字螺丝刀（小） |
3*50mm |
1 |
把 |
|
8 |
十字螺丝刀（小） |
3*50mm |
1 |
把 |
|
9 |
吸锡器 |
|
1 |
把 |
|
10 |
镊子 |
110mm |
1 |
把 |
|
11 |
美工刀 |
80mm |
1 |
把 |
|
12 |
剪刀 |
|
1 |
把 |
|
13 |
静电手环 |
4mm连接口 |
2 |
只 |
