电机装配技能实训装置，电机装配教学平台
时间：2026-01-08 18:00:24 点击次数：
中人教仪厂

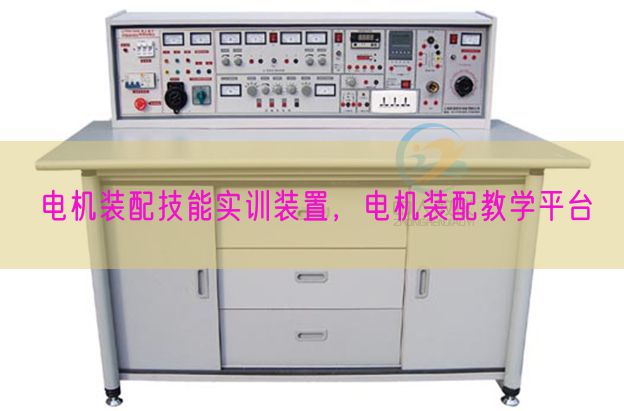

-YDD-01 电机装配技能实验装置
电机装配技能完成装置以劳动和社会保障部同中国就业培训技术指导中心编写的《国家职业资格培训教程—常用电机装配工》（初级）为指导依据，为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实验装置。该实验装置内容含有概括电机装配工职业基础知识、工序技艺准备、加工与装配、检验测试作业等方面的技能，适合高职、高专、中等职业院校开设的相关专业的教学与技能实验。同时该实验装置还可作为技工学校、职教中心、职业资格鉴定站（所）实行技能实验与技能鉴定的考核装置。
一、装置特别点
1、实验装置应用模型块化的方法，实行技能实训
2、该实验装置配备装备相应的电机装配工量具及仪表器具
3、控制屏应用实中台构造，将测量仪表器具固定于控制屏上
4、本装置设定有良好的自身保护体系，为完成开放性实验室提供了优良的实验设备
5、设定有漏电压（V）、漏电流（A）保护装置、仪表器具超量称保护装置，安全符合国家标准
二、技术功能
1、写入电压（V）：三相四线（或三相五线）～380V±10% 50Hz
2、作业环境：环境温度（℃）界限为-10～＋40℃ 相对温度（℃）＜85%（25℃）
3、装置容量（KV）：＜3KVA
4、重 量：100kg
5、外观尺寸：1400mm×720mm×1350mm
三、装置配备装备
1、电源控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板
2、实验桌
实验桌为铁制构造，桌面配备装备一块防静电绝缘橡胶垫，保护实操台。
3、主控功能板
（1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。
（2）控制屏操作面板上设定有指针式交流ACAC电压（V）表三只，用来监测三相写入电源每两相之间的线电压（V）。
（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，设定有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或实操错误所造成的漏电警报、仪表超测量范围警报总次数，为学生技能实验的考核提供一个统一的评定标准。
（4）三相可调交流ACAC电源，经过1.5KVA三相同轴自耦调压器实行调压，输出0～450V/2A。
（5）直线DC电源部分：0～30V/2A可调直线DC稳压电源，继电器自动换档，多圈电位器连续调动，设定有软载止自动短路保护功能。
（6）提供直线DC数字电压（V）表一只：测量界限0～300V，分2V、20V、300V三档，直键开关变换，三位半显露，写入阻抗为10MΩ，精确度为0.5级，设定有超测量范围报警、指示等功能。
（7）直线DC数字mA毫安表一只：测量界限0～2000mA，分20mA、200mA、2000mA三档，直键开关变换，三位半数字显露，精确度0.5级，设定有超测量范围报警、指示等功能。
（8）提供真有效值交流ACAC数字电压（V）表一只，测量界限0～500V，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露。
（9）提供真有效值交流ACAC数字电流（A）表三只，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，三位半数字显露，设定有超测量范围警报、指示及切断总电源功能。
（10）螺口灯座及双刀双掷开关各一只
4、仪表器具仪表
（1）500V等级兆欧表一只，用来测量试验电机绕组绝缘电阻
（2）数字万用表
（3）钳形电流（A）表一只
5、电机及拆卸装配工量具等
（1）拆、装等金工工量具一套：拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
（2）手摇电子计数绕线机一台：数字显露界限0～9999匝数，计数精确、计数便利
（3）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等
（4）未浸漆的三相鼠笼异步电机：规格限定功率（W）180W，电压（V）380V（Y接法），转动速度1400r/min。
（5）未浸漆的他励直线DC电机：规格限定功率（W）100W，电压（V）220V，转动速度1500r/min。
（6）未浸漆的同步电机：规格限定功率（W）120W，电压（V）380V（Y接法），电流（A）0.35A，转动速度1500r/min。
四、实验项目
（一）异步电机的装配
1．异步电机绕组的嵌线和接线
①同心式绕组嵌线
②链式绕组嵌线
③交叉式绕组嵌线
④短矩双层叠绕组嵌线
⑤双层波绕组嵌线
⑥双层同心绕组嵌线
2．绝缘浸渍处置整理
3．异步电机的定子装配
4．异步电机的转子装配
5．异步电机的总装配
6．机组轴线的校调
7．电机的机械查验
8．绕组的查验
①绕组外观和几何尺寸的查验
②直线DC电阻的检验测试
③三相绕组电流（A）平衡试验
④耐电压（V）试验
（二）凸极同步电机的装配
1．凸极同步电机定子装配
2．同步电机定子绕组嵌线
3．凸极同步电机转子装配
4．凸极同步电机转子绕组嵌线
5．凸极同步电机的总装配
6．同步电机的机械查验
7．绕组的查验
①绕组外观和几何尺寸的查验
②三相绕组电流（A）平衡试验
③耐电压（V）试验
（三）直线DC电机装配
1．直线DC电机定子装配
2．直线DC电机定子绕组嵌线
3．直线DC电机的电枢装配
4．直线DC电机的电枢绕组嵌线
5．直线DC电机的总装配
6．直线DC电机的机械查验
7．绕组的查验
①绕组外观和几何尺寸的查验
②三相绕组电流（A）平衡试验
③耐电压（V）试验
五、用户自配仪表器具设备
1．交流ACAC耐电压（V）测量试验仪、短路测量试验仪 2．烘箱、浸漆槽
六、电机装配技能实验装置
|
NO |
配备名称 |
型号规格 |
单位 |
数量 |
备注 |
|
1 |
实验实操桌 |
|
套 |
1 |
|
|
2 |
实验屏 |
-YDD-01 |
台 |
1 |
|
|
3 |
学生凳 |
|
张 |
2 |
|
|
4 |
绝缘皮（胶垫） |
|
张 |
1 |
|
|
8 |
备品备件及工量具 |
|
套 |
1 |
见表一 |
|
9 |
安全实验连接线 |
|
根 |
20 |
|
|
10 |
指导书 |
|
套 |
1 |
|
表一 备品备件及工量具
|
序号 |
名 称 |
数量 |
备注 |
|
1 |
数字万用表 |
1只 |
|
|
2 |
钳形电流（A）表 |
1只 |
|
|
3 |
兆欧表 |
1只 |
500V |
|
4 |
拆、装工量具 |
1套 |
6寸三爪拉马、活动扳手、橡皮锤、划线板、压线板、剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁及烙铁架各一 |
|
5 |
绕线装置 |
1套 |
含有概括电机绕线模、绕线轴、绕线架、压线架 |
|
6 |
手摇电子计数绕线机 |
1台 |
|
|
7 |
未浸漆的三相鼠笼异步电机 |
1台 |
180W，电压（V）380V（Y接法） |
|
8 |
未浸漆的他励直线DC电机 |
1台 |
100W，电压（V）220V |
|
9 |
未浸漆的同步电机 |
1套 |
120W，电压（V）380V（Y接法） |
常见问题：
1、如果我要购买电机装配技能实训装置，电机装配教学平台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的电机装配技能实训装置，电机装配教学平台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电机装配技能实训装置，电机装配教学平台的发票，您需要提供开票资料。
3、你们的电机装配技能实训装置，电机装配教学平台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
