工业自动化综合实训设备,工程电气控制实训台

时间：2026-01-29 02:00:50 点击次数：中人教仪厂

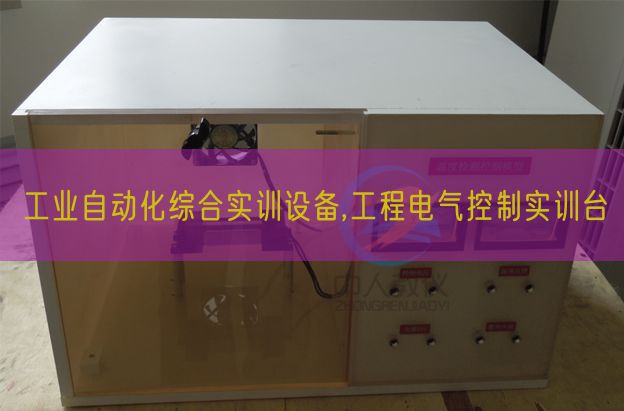

工业自动化综合实训设备,工程电气控制实训台(图1)

-308NS 工业自动化综合实验装置

1、基础简介
工业自动化综合实验装置是按照教育部"振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划"要求，按照职业教育的教学和实验要求研发的设备。实验内容含有概括有plc编程方法、指令系统、模仿量控制、联网通信等。工业自动化综合实验装置符合职教高教学校机电一体化、电气自动化、自动控制、工业自动化、应用电子、计算机数值应用及其他相关专业的《PLC可编程控制器技术研发与应用实践》、《可编程控制器原理及其应用》、等课程的教学要求。还可增配互联网通信模型块，使PLC与PC机构成互联网，完成数值的相互传递。
2、技术功能
2.1：写入电压（V）：三相五线制 380 V（1±10%）50 Hz；
2.2：作业环境：环境温度（℃）为：-5℃～＋40℃；
2.3：装置容量（KV）：＜1KVA；
2.4：安全保护：漏电动作电流（A）≤30mA 过流保护、熔断器保护；
2.5：外观尺寸：1650mm×660mm×1740mm
3、实验装置的基础配备及功能
本实验装置由实验桌、实验箱式挂式模块件、实验器件材料等构成。
3.1：实验桌
3.1.1：实验桌主体构造应用铝制刻模而成。（提供专利证书）
3.1.2：存贮储物柜：放置工量具及电脑主机。尺寸为：350mm×490mm×700mm。左右各1个。
3.1.3：桌面：为防火烧、防水浸、耐磨损高密度板，造型美观大方，坚固耐用，前部厚度为50mm。
3.1.4：防尘装置及标题架：标题架由铝制、装置型号、厂址、服务电话构成，可自由拆卸，尺寸为1230mm×140mm×80mm。
3.2：功能模型块
3.2.1：功能模型块可脱离实验台单独作为一个实验仪表器具使用，便利老师位移到教学地点，给学生最直观的感觉。（提供专利证书）
3.2.2：三相电源实验仪表器具：外部以应用3mm铝制长方体为主体构造，尺寸为：600mm×160mm×165mm，三相380V输出、交直线DC220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设定有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等，可脱离实验装置单独做为一个实验仪表器具使用。单独编号：T24（提供专利证书）
3.2.3：混合电压（V）输出实验仪表器具：外部以应用3mm铝制长方体为主体构造，大小为300mm×160mm×165mm。每个输出连接口有3mm和6mm的两种，24V直线DC稳压可调输出，指针电表指示，设定有正负极提醒LED，防止电源极性接反；0～240V交流AC输出。可脱离实验台单独作为一个实验仪表器具使用.单独编号T08 （提供专利证书）
3.2.4：市电插头座输出：外部以应用3mm铝制长方体为主体构造，大小为300mm×160mm×165mm。六孔220V插头座。单独开关控制。可脱离实验台单独作为一个实验仪表器具。使用单独编号T22（提供专利证书）
3.2.5：以上实验仪表器具可自由拼接成一个实验仪表器具，要求高度宽度一致，整体排成一字。
3.3：实验模型块
3.3.1：PLC主机模型块：外部以应用3mm铝制长方体为主体构造，大小为300mm×300mm×110mm。应用FX3U-48MR，写入输出连接口引至操作面板，电源单独开关控制。连接口应用四种不一样颜色。应用单独模型块，带有单独编号.
3.3.2：指令编程模型块：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×110mm。有5个大指示灯的红色黄色绿色白色各不少于3个，按钮不少于8个开关不8个写入输出借口全部引至操作面板，连接口应用四种不一样颜色。应用单独模型块，带有单独编号。
3.3.3：四节传送带的控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。
3.3.4：电机的自动控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。
3.3.5：五相步进电机控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。
3.3.6：多层电梯的控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，面操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于20个）
3.3.7：十字路口交通灯：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于12个）
3.3.8：天塔之光的控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于14个）
3.3.9：水塔自动供水：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于10个）
3.3.10：液体混合控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于14个）
3.3.11：机械手控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于15个）
3.3.12：装配流水线：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于12个）
3.3.13：轧钢机控制：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于12个）
3.3.14：运料小车：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，操作面板颜色为彩色，至少3种颜色以上，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。（写入输出连接口不少于19个）
3.3.15：LED数码显露：外部以应用3mm铝制长方体为主体构造，大小为150mm×300mm×100mm，连接口插头座应用四种不一样颜色。应用单独模型块，带有单独编号。
3.3.16：变频器主机实验模型块:外部以应用3mm铝制长方体为主体构造，大小为300mm×300mm×110mm。应用三菱D720系列变频器，功率（W）400W，写入输出连接口以不一样颜色端子引至操作面板。应用单独模型块，带有单独编号。
3.3.17：触摸屏实验模型块:外部以应用3mm铝制长方体为主体构造，大小为300mm×300mm×110mm。应用昆仑通态7寸触摸屏，写入输出连接口以不一样颜色端子引至操作面板。应用单独模型块，带有单独编号。
3.4：实验器件
3.4.1：提供PLC实验说明书1份；
3.4.2：提供实验实验连接线1套；
3.5：系统
3.5.1：提供三菱编程系统GX 编程环境和FXGPWIN_C。
3.5.1：提供拟真系统。
3.5.2：提供三菱PLC学习掌控把握系统FX-TRN-BEG-C。
3.5.3：提供程序示例。
3.5.4：提供组态工控系统。
3.5.5：提供组态源代码。
3.5.6：提供PLC学习掌控把握课件PPT。
4、实验项目

4.1：PLC实验项目
4.1.1：基础指令的编程模型块
4.1.2：四节传送带模型块
4.1.3：电机的自动控制模型块
4.1.4：步进电机的PLC控制模型块
4.1.5：四层电梯控制模型块
4.1.6：十字路口交通灯的PLC控制模型块
4.1.7：天塔之光的实验箱式挂式模块件模型块
4.1.8：水塔自动供水的PLC控制模型块
4.1.9：液体混合装置的实验模型块
4.1.10：运料小车控制模仿模型块
4.1.11：装配流水线模型块
4.1.12：轧钢机控制模型块
4.1.13：数码显露控制实验
4.1.14：机械手
4.1.15：并行链接实验
4.1.16：变频器主机实验
4.1.17：触摸屏实验

5、配备表单

序号	配备	名称	规格/型号	数量	备注
1	实验桌	主体框体结构	铝制	1套	详见方案3.1.1
2		储藏储物柜	木质	2只	详见方案3.1.2
3		桌面		1套	详见方案3.1.3
4		标题架及防尘帘幕		1套	详见方案3.1.4
5	功能模块	三相电源实验仪表器具	T24	1只	详见方案3.2.2
6		混合电压（V）实验仪表器具	T08	1只	详见方案3.2.3
7		市电插头座输出	T22	1只	详见方案3.2.4
8	实验挂箱	PLC主机箱式挂式模块件	G222	1只	详见方案3.3.1
9		基础指令箱式挂式模块件	G227	1只	详见方案3.3.2
10		四节传送带	G228	1只	详见方案3.3.3
11		电机控制	G229	1只	详见方案3.3.4
12		步进电机控制	G230	1只	详见方案3.3.5
13		电梯控制系统	G231	1只	详见方案3.3.6
14		十字路口交通灯	G232	1只	详见方案3.3.7
15		天塔之光	G233	1只	详见方案3.3.8
16		水塔自动供水	G234	1只	详见方案3.3.9
17		液体混合装置	G235	1只	详见方案3.3.10
18		机械手模型块	G236	1只	详见方案3.3.11
19		运料小车	G237	1只	详见方案3.3.12
20		装配流水线	G238	1只	详见方案3.3.13
21		轧钢机	G239	1只	详见方案3.3.14
22		数码显露	G275	1只	详见方案3.3.15
23	实验器件	实验指导书及实验连接线	SL205	1套	详见方案3.4
24	实验器件	实验实验连接线	SL205		详见方案3.4
25	光盘	系统		1个	详见方案3.5

常见问题：

1、如果我要购买工业自动化综合实训设备,工程电气控制实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的工业自动化综合实训设备,工程电气控制实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开工业自动化综合实训设备,工程电气控制实训台的发票，您需要提供开票资料。

3、你们的工业自动化综合实训设备,工程电气控制实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
