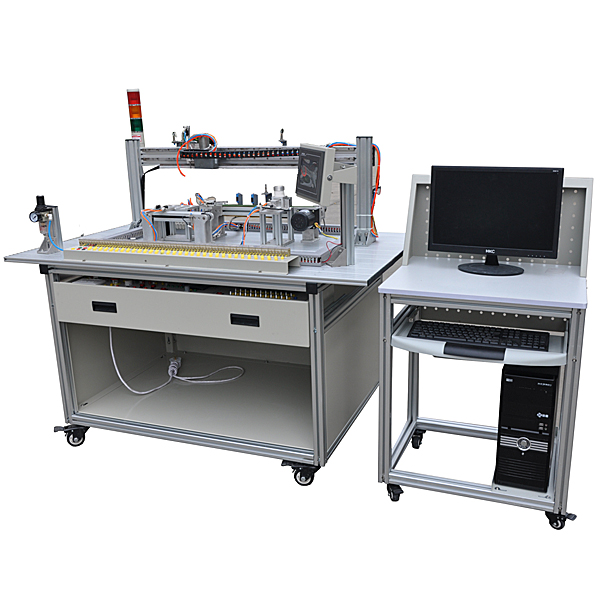

光机电气一体化实训装置

时间:2023-11-20 10:37:16 点击次数: 中人教仪厂
光机电气一体化实训装置,电动加热座椅实训台

实训装置由型材导轨式实训台、典型机电一体化设备机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块(包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元及返回单元)、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构,可根据现有的机械部件组装生产设备,使整个装置能够灵活的按实训教学或竞赛要求组装具有生产功能的光机电一体化设备。模块采用工业标准结构及抽屉式模块放置架,互换性强。

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训,能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

2.工作环境:温度-10℃~+40℃  相对湿度≤85%(25℃) 海拔<4000m

3.装置容量:<1.0kVA

4.外形尺寸:1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成,完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置,是典型的光机电一体化闭环实训平台。

实训项目

任务一:气动系统的安装与调试

(1)气动方向控制回路的安装

(2)气动速度控制回路的安装

(3)气动顺序控制回路的安装

(4)气动机械手的安装

(5)气动系统气路的连接

(6)磁性开关的位置调整


光机电气一体化实训装置,电动加热座椅实训台


光机电气一体化实训装置,电动加热座椅实训台

一、产品简介
该设备采用 原汽车驾驶侧电动座椅为基础,充分展示具有记忆功能的汽车电动座椅的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车电动座椅理论和维修实训的教学需要。

二、功能特点
1.真实可运行的汽车驾驶侧电动座椅,充分展示汽车电动座椅的组成结构。
操纵电动座椅开关,可调节电动座椅前后移动、倾斜调整、前后垂直调整等;操纵记忆开关,存储驾驶位置信息,可在他人改变座椅姿态后,恢复到所设定的座椅位置。真实演示带记忆功能的汽车电动座椅的工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电动座椅的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测电动座椅各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

常见问题:

1、如果我要购买光机电气一体化实训装置,电动加热座椅实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的光机电气一体化实训装置,电动加热座椅实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开光机电气一体化实训装置,电动加热座椅实训台的发票,您需要提供开票资料。

3、你们的光机电气一体化实训装置,电动加热座椅实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
