透明液压实验台,液压PLC实训台,液压实训台

时间：2026-02-04 14:00:16 点击次数：中人教仪厂

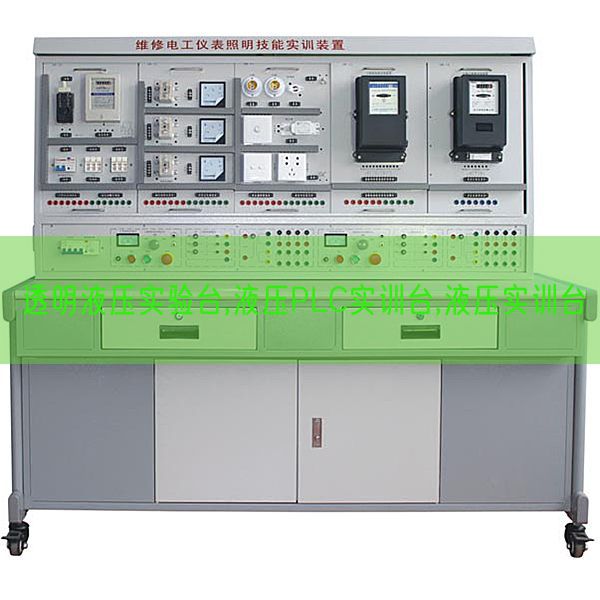

透明液压实验台,液压PLC实训台,液压实训台(图1)

-YY01 plc控制透明液压传动演示系统 一、设备简介
　　为了尽快的适应各个领域的发展，培养出大理的掌控把握液压传动基础知识和实际实操技能的技术工人、技术员、工程师、输送到社会主义建造设计的各条战线。我公司按照《液压传动》、《液压原理》、《机械基础》、等教学资料及实训指导书内容要求和国内液压元件特别点，参考国外先进技术，经过多年的努力探索，我们以课程理论为依据，以实验为手段，应用高精密度加工工序技艺，克服了透明有机塑料设定有热塑性，容易变形，机械强度差，而液压元件表面光洁度，构造精确度要求高的一系列实际困难，最终研制成功-YY01 PLC控制透明液压传动演示系统。　　各种机械对液压传动的要求是多种多样的，一般多是由方向控制线路，压力控制线路，速度控制线路，顺序控制线路等基础功能线路构成。该实验台的实验屏应用1.0mm冷轧铁板精制而成，各液压元件均应用过渡底层基板，整体外观美观大方，构造坚固耐用，实操便利。本演示系统经过对以上四大基础功能的十八种基础控制线路的实验演示（拓展实验可达60种），使学生能熟识二十多种常用液压元件的构造，功能及用途，掌控把握十几种基础线路的作业过程及原理，提升学生故障处置整理及解决问题的能力，在实验演示中得到启发，引发兴趣，运用它可以对本设备所提供的各种元件容限内的其它油路实行实验（如图设计，毕业设计）。　　本液压实验台设备参考了国内液压元件特别点，更加适合于国内的教学要求。系统应用透明液压元件，结合卡槽式构造，活动油路接头，通用电气线路，运用附配工量具材料，参照实验指导书，可以便利的实行各种常用液压传动的控制，实验及测量试验，可以让学生理解油路及液压元件内部的原理，构造及作业过程，是液压传动教学的理想设备。二、技术功能数值
1.电源：220V 50Hz
2.演示台外观尺寸（约）：1500×700×1800mm（长×宽×高）。
3.铝制实验屏尺寸：1200×720mm（长×高）
4. 液压专用油泵
功能简介：
（1）由于本实验台演示的各个油路，设定有线路压力界限大，流量要求不一致等特别点，因此，为了更好的适用实验演示要求。油泵拖动电机应用了小型交流AC电机。
（2）交流AC电机技术功能数值：
规格限定电流（A）：2 A
规格限定功率（W）：0.75KW
规格限定电压（V）：220V
规格限定频率：50HZ
规格限定转动速度：1400 rpm
（3）严格禁止在变量泵，吸油管及油箱内无液压油的状态下，起动油泵电机高速运行。
（4.）起动油泵电机时，应先查验实验油路是否有错接，是否有漏油现象。
（5）在启动油泵时泵站溢流阀一定要在卸荷状态。
（6）液压泵作业时离液压台1.5m远处噪声≤58dB
5.演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力：Pmax＝1.0Mpa)
6.液压泵作业时离液压台1.5m远处噪声≤58dB。
7.PLC可编程控制器：三菱FX1S－20MR-001型
8.透明液压元件，透明直观，配备有自封式快速接头，不漏油，装备有过渡扣板拆卸装配便利搭接各种所需线路等。
9.实验台重量（kg）：（约）150KG
三、实验项目
二十种基础液压传动控制线路
（1）节流阀换接线路
（2）节流阀控制的同步线路
（3）进油节流调节速度线路
（4）两级调压线路
（5）旁路节流调节速度线路
（6）三位四通换向线路
（7）顺序阀控制的顺序线路
（8）压力继电器控制顺序线路
（9）蓄能器保压线路
（10）接近开关控制的顺序线路
（11）差动线路
（12）二位四通换向线路
（13）电磁换向阀的卸压线路
（14）隔离压力波动的稳压线路
（15）回油节流调节速度线路
（16）节流阀控制双程同步线路
（17）快慢速变换线路
（18）平衡线路
（19）液控单向阀锁紧线路
（20）液控单向阀保压线路
五：液压元件参考图片

四、系统界面

五、PLC控制透明液压传动演示系统配备表单

序号	名称	单位	数量	备注
1	实验演示台	台	1	铁储物柜铝制实验屏
2	电气线路操作面板	件	1	装配演示台上
3	电机控制电子回路	套	1	装配演示台上
4	变量泵	只	1	装配在泵站上
5	油箱（40L）	只	1	装配在泵站上
6	接近开关结合套件	只	4	结合透明元件
7	双作用油缸（带撞块）	只	2	结合透明元件
8	弹簧回位油缸	只	1	结合透明元件
9	增压油缸	只	1	结合透明元件
10	单向阀	只	2	结合透明元件
11	液控单向阀	只	2	结合透明元件
12	溢流阀	只	2	结合透明元件
13	先导式溢流阀	只	1	结合透明元件
14	节流阀	只	1	结合透明元件
15	调节速度阀	只	2	结合透明元件
16	顺序阀	只	2	结合透明元件
17	减压阀	只	1	结合透明元件
18	二位二通电磁换向阀	只	1	结合透明元件
19	二位四通电磁换向阀	只	2	结合透明元件
20	"O"型三位四通电磁换向阀	只	1	结合透明元件
21	"H"型三位四通电磁换向阀	只	1	结合透明元件
22	"M"型三位四通电磁换向阀	只	1	结合透明元件
23	二位四通行程换向阀	只	1	结合透明元件
24	三位五通手动换向阀	只	1	结合透明元件
25	压力继电器	只	1	结合透明元件
26	压力表	只	3	结合透明元件
27	四通	只	4	结合透明元件
28	三通	只	6	结合透明元件
29	直线DC电源单元	只	1	电器配件
30	三菱PLC模型块	只	1	20MR
31	三菱数值线	条	1	附件
32	220V电源插头线	条	1	电器配件
33	电磁阀通用连结线（黑1000mm）	条	4	电器配件
34	电磁阀通用连结线（红1000mm）	条	7	电器配件
35	电磁阀通用连结线（黑300mm）	条	8	电器配件
36	电磁阀通用连结线（红300mm）	条	8	电器配件
37	细连接线（黑500mm）	条	10	电器配件
38	细连接线（红500mm）	条	10	电器配件
39	细连接线（黑500mm）	条	10	电器配件
40	细连接线（红500mm）	条	10	电器配件
41	活动扳手	只	1	工量具
42	内六角M5	只	1	工量具
43	一字螺丝刀	只	1	工量具
44	十字螺丝刀	只	1	工量具
45	尖嘴钳	只	1	工量具
46	孔用挡圈钳（内）	只	1	工量具
47	备用油管接头	套	2	附件
48	502胶水一瓶	瓶	1	附件
49	各种"O"型挡圈	枚	若干	附件
50	各种油封	枚	若干	附件
51	毛巾	条	5	附件
52	透明液压皮管（配自封式母接头1000mm）	条	4	附件
53	透明液压皮管（配自封式母接头500mm）	条	16	附件
54	专用液压油	壶	2	附件
55	油盘	只	1	附件
56	透明液压演示系统装箱表单	份	1	资料
57	说明书	份	1	资料
