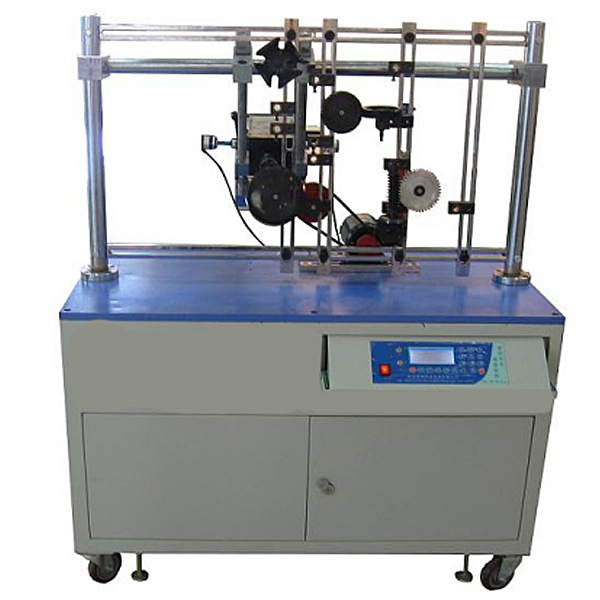

三维机构系统创新综合实训台

时间:2023-12-12 14:37:42 点击次数: 中人教仪厂
三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台

三维机构创新综合实验台面向新时期高校教学改革的要求,取意于培养学生的创新精神,针对目前此类实验装置局限于平面机构的现状,研制出可实现多种空间三维机构的实验台,建立在强大硬件基础上的软件也是本实验台的一大特点,软件不仅能进行现场实验的测试,还提供了一个先进的三维虚拟仿真平台,是面向 21 世纪培养具有自主创新能力的实用人才、全面提高学生实践和动手能力的**实验平台。
实验内容:
1、机械原理课程设计;
2、空间、平面机构组合创新实验;
3、机构组成原理拼装实验;
4、组合机构的运动分析实验;
5、铰链四杆机构的基本形式和特性实验;
6、铰链四杆机构的演化实验;
7、实践性教学环节中传动系统方案的拼装实验;
8、机构运动的参数测定实验;
9、黑箱实验
功能及特点:
1、多学科融合、一机多用:本实验台提供了多种平面及空间机构的组合,具有良好的硬件和软件的支持,可以作为一个机电综合实验台让学生对多2、学科的融合有一个更直观的认识。

三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台


三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台

技术参数和功能要求
1.1 测试试验功能
齿轮传动性能综合性能测试试验台”的试验对象为各种类型的齿轮传动装置,主要完成下列性能试验:
(1).齿轮传动回转运动精度测试实验。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变载荷下的综合性能试验。
2.1 主要技术参数
2.1.1 驱动部分
驱动电机功率:3 KW
驱动电机额定转速:1500rpm
驱动电机转速变化范围:200-3000rpm(变频或伺服驱动调速)
2.1.2载荷部分
磁粉制动器  200Nm 630Nm各一台。
载荷大小由控制系统通过电流控制和自动稳定,有手控和载荷时间谱输入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精度小于0.2%FS
角位移传感器两套,2000栅/转
温度传感器  精度≤0.1摄氏度

常见问题:

1、如果我要购买三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台的发票,您需要提供开票资料。

3、你们的三维机构系统创新综合实训台,中型齿轮传动综合性能测试实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
