机电液气一体化实验装置

时间:2024-01-04 17:22:55 点击次数: 中人教仪厂
机电液气一体化实验装置,汽车传感器技术示教实验台

实训装置完成的工作任务

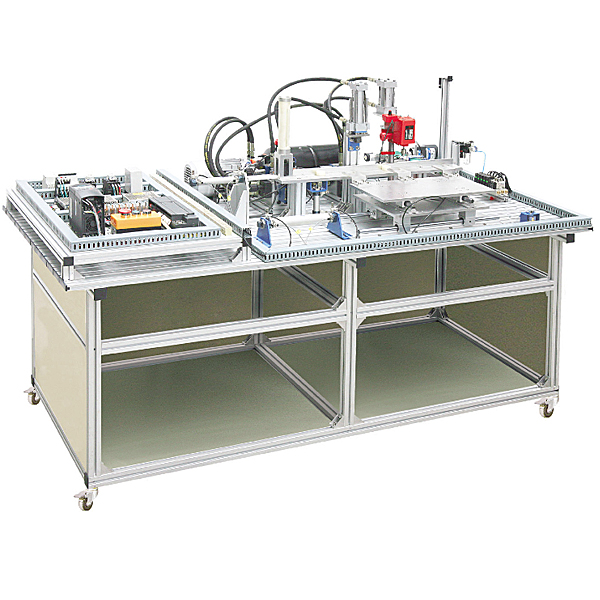

机电液气实验台为铝合金型材结构,在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元,并配有主机、变频器、触摸屏、、三相异步交流电机、交流减速电机、直流电机、液压机系统、钻机及其液压进给系统、气压传动系统等,构成一个典型的机电气液综合应用系统。可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与plc编程及调试、整机调试及运行等技能训练,从而使学生掌握机电气液的相关知识和技能。

参数及性能

1.工作电源:三相五线~380V±10%
2.外形尺寸:1400mm*960mm*750mm
3.微型液压动力源:额定功率 735W;额定排量 1.6mL/r;额定压力 6MPa
4.静音空气压缩机:工作电源AC220V±10% 50Hz,输入功率0.68kW,公称容积24L,额定流量:116L/min,额定输出气压1MPa

根据项目教学,主要完成的工作任务如下:

任务一:设备安装与调整
(1)上料、传送、夹紧、分拣等自动化机构的安装与调整;
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位安装及调整;
(3)气动部件的安装与调整;
(4)液压部件的安装与调整。
任务二:液压传动系统识图与管路安装
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路安装。
任务三:气动系统识图与管路安装
调压、换向、调速、顺序动作控制等气动系统的识图与气管安装。


机电液气一体化实验装置,汽车传感器技术示教实验台


机电液气一体化实验装置,汽车传感器技术示教实验台

一、产品简介
该设备采用 汽车传感器系统的真实部件,充分展示汽车传感器系统的组成结构和工作过程。
适用于学校对汽车传感器系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二.功能特点
1.采用完整的发动机传感器部件,使用曲轴传感器信号轮,模拟发动机运行;
实验插接导线连接好后,可真实演示发动机传感器、控制单元的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元,可移动台架,多个传感器。
3.示教板面板上绘有彩色喷绘电路图,学员可直观对照电路图对接传感器,认识和分析汽车传感器系统的工作原理。
4.示教板上安装有燃油箱,燃油量等传感器,发动机控制单元,油泵继电器,点火开关,诊断座,保险盒,面板上安装有检测端子,可直接在面板上检测发动机传感器控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子,可直接对接传感器。
6.设备上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

常见问题:

1、如果我要购买机电液气一体化实验装置,汽车传感器技术示教实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的机电液气一体化实验装置,汽车传感器技术示教实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开机电液气一体化实验装置,汽车传感器技术示教实验台的发票,您需要提供开票资料。

3、你们的机电液气一体化实验装置,汽车传感器技术示教实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
