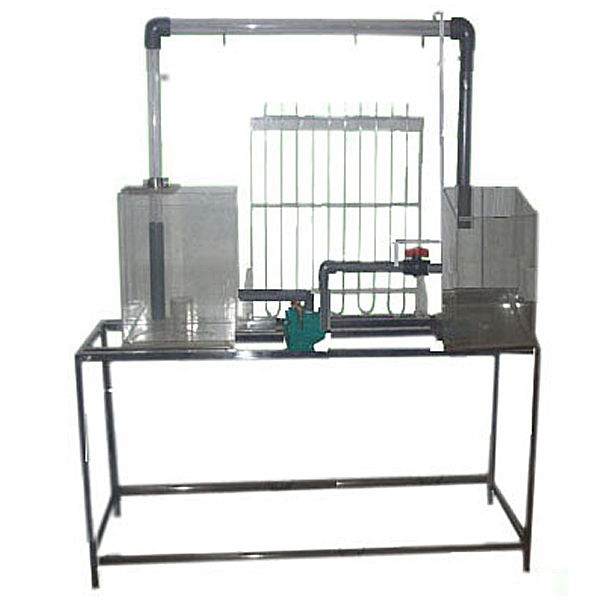

虹吸原理实训台
时间：2024-01-31 14:22:09 点击次数：
中人教仪厂 虹吸原理实训台,摩托车发动机解剖运行实训装置
实验目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定**真空域，满足供定性分析虹吸管流动的能量转换特性。
主要配置：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、采用自吸抽气技术，启动时可自动排除管中空气，操作简便。
5、测压计为透明有机玻璃，可显示测量各测点的真空度以及在管中的压强分布。
6、实验管道装有弯管流量计，以测量流量。
7、采用低噪声无锈蚀环保型水泵，**扬程：12m，额定流量：15L/min，功率：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1200×500×1800mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。
虹吸原理实训台,摩托车发动机解剖运行实训装置
一．产品简介
本实训系统以摩托车发动机实物机械总成为基础，解剖关键部位，剖面涂不同颜色，突出结构层次，可对手动输油泵进行原理与结构展示。
适用于各类型院校及培训机构对摩托车发动机结构理论和维修实训的实训教学需要。
二．主要用途
1．适用于各类型院校及培训机构对摩托车发动机原理与结构展示教学需要。
2．适用于摩托车职业技能鉴定考核的需要。
3．适用于摩托车发动机的结构与原理认知、拆卸和装配提供标准参照物等教学需要。
三．结构组成
摩托车发动机机械总成（包含总成、内外附件等）、减速式电动机、移动式的安装底座等、台架操作说明书等附件。
四．功能特点
1．电机驱动发动机，动态模拟发动机工况。
2．进行摩托车发动机的原理与结构展示。
3．解剖关键部位，剖面涂不同颜色，突出结构层次。
3．配套安装底座。
5．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。
4．配套使用说明书及实训指导书。
五．外形与颜色
设备外形：400×300×250mm (长×宽×高)
安装底座颜色：7032（用户可选择各种颜色）
