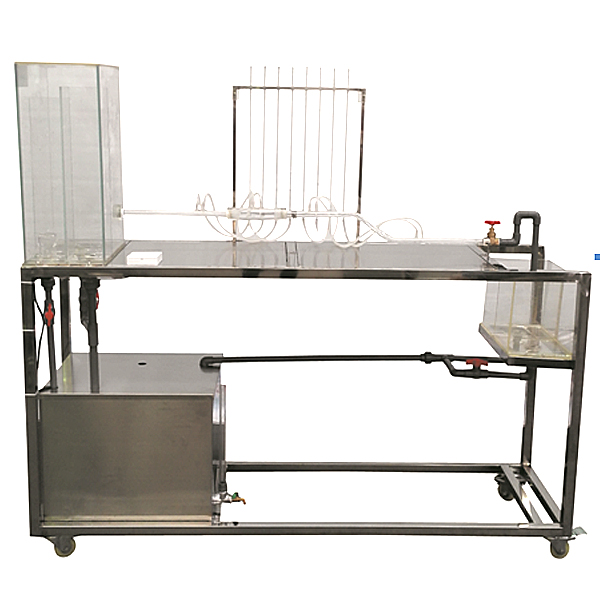

伯努利方程式实验装置

伯努利方程式实验装置,电机电气DSP控制实验台

技术功能数值：
1、运行环境：温度（℃）（℃）（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、静音环保型水泵：扬程：10m，规格限定流量：12L/min，功率（W）（W）（W）：90W。
3、伯努利管：Φ20（内径14）与Φ40（内径30）mm，材料有机玻璃。
4、实验水箱容积30L，透明有机玻璃材料，带有稳压溢流口。
5、计量槽：容积10L，透明有机玻璃制作，带计量刻度。
6、蓄水箱：500×400×400mm，材料PVC。
7、测压计由8根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺便利读数，压差计内的指示液为水，无毒、实操安全。
8、实验所用的流体--水为全循环设计，充分节约水资源。
9、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
10、外观尺寸：1600×500×1700mm（长×宽×高），可位移式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备装备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有**视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸浸浸池。
3、原理展示：展示湿式报警系统的作业原理，三维（3D）（3D）（3D）动画演示，三维（3D）（3D）（3D）模型半透明化，可以见内部水流。配备装备装备装备练习模型块（内置4道选用题，选用正确与错误均有提醒）
4、设计布置：设定有选用题、计算题，每题均有计分，提供并上交后显露正确答案与得分




伯努利方程式实验装置,电机电气DSP控制实验台

一、基础简介

该实验装置含有概括电力拖动系统的动力学，交流ACACAC和直线DC电机的电力拖动、常用低压电器及基础控制电子线路系统的设计等内容,同时多加了基于plc及变频器的电机基础控制线路，以及常用机床的控制。该实验装置适用来自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《plc原理及应用技术》、《变频调动速度技术》等课程的技能实验。

二、装置特别点

1. 应用挂式模型块件构造，搭配灵活、可随意更改实验集合套件多加实验内容，便利二次研发及功能拓展。

2.实验装置由电源控制屏、实验桌、实验集合套件、电机、电机导轨及实验实验连接线等含有概括。

3.实验装置含有了部分电机学试验及全部电机拖动及控制的实验项目，使学生能够理解基础的课程课程课程理论知识及熟练掌控把握实操技能。

三、技术功能

1. 写入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量（KV）（KV）（KV）：≤1.5kVA

4. 重    量：380kg

5. 外观尺寸：187cm×70cm×160cm
