钢制测绘实训装置
时间：2024-02-23 18:20:38 点击次数：

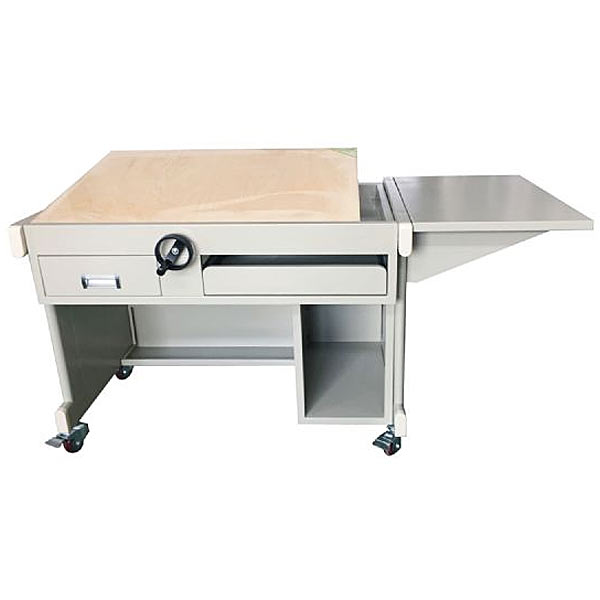

中人教仪厂 钢制测绘实训装置,制冷技术实训台
规格(L×W×H)：1500×720×800mm
技术结构参数：
整体采用钢板架结构：配置绘图桌面，电脑显示平台、主机柜、工具抽和键盘抽等；
左、右桌面基材：左侧主桌面采用满足国优的标准一号(900×600×20mm厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节0-70°.靠身边为手摇拧手柄，方便可靠；右侧配置支撑架桌面为电脑显示屏操作台，可以放置电脑操作和放置文具书籍等；
3）多个储物空间：桌面下部左、右配置工具抽和键盘抽，满足日常教学绘图和电脑操作的需要；桌体右侧配置开放式主机柜，方便放置主机等；
4）稳定性调节脚垫：底部采用塑胶木水平调整螺丝脚垫或者万向轮，可防滑、防噪音，具有调节功能，保证桌面稳定和结构的坚固。
主材规格及表面处理：
1）绘图桌体支架采用优质钢矩管材料（30×60×1.0mm）和0.8mm以上的钢板材料；所有桌体结构或者部件钢材均为国标产品，焊接部位必须采用二氧化碳保护焊接工艺，满焊，焊点牢固、平滑、美观，无气泡、毛刺和漏焊、假焊现象，具备耐磨抗刮花性能；全部采用静电均匀喷塑（颜色为淡浅灰色），喷塑前应进行完整的除油、除锈、酸洗磷化处理，确保不出现喷塑剥落、反锈现象。
钢制测绘实训装置,制冷技术实训台
一、产品概述
本装置是专门为职业院校制冷类相关专业而研制的实训设备，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、系统调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学和培训。
本装置由空调系统模块、冰箱系统模块、电源及仪表模块、空调电气控制模块、冰箱电子温控电气控制模块、冰箱智能温控电气控制模块等组成，通过此设备进行项目训练，能检验学生的团队协作能力、计划组织能力、制冷系统的安装调试能力、电气控制电路维修能力、交流沟通能力、职业素养和安全意识等。
二、技术性能
1、输入电源：单相三线220V±10%50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、系统结构与组成
1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
常见问题：
1、如果我要购买钢制测绘实训装置,制冷技术实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的钢制测绘实训装置,制冷技术实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开钢制测绘实训装置,制冷技术实训台的发票，您需要提供开票资料。
3、你们的钢制测绘实训装置,制冷技术实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
