plc实训装置接线

时间:2024-03-26 16:28:54 点击次数: 中人教仪厂

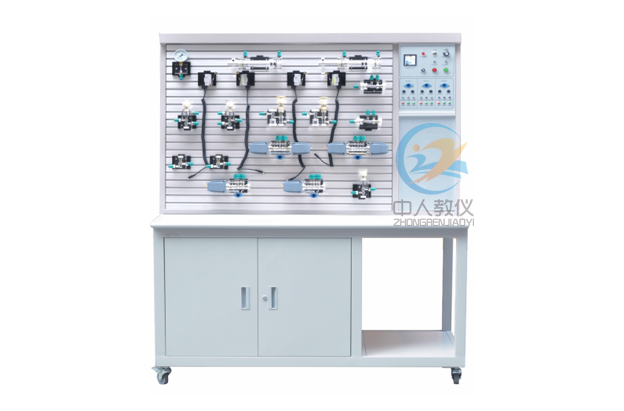

plc实训装置接线(图1)

标题:plc实训装置接线指南

**段:介绍PLC实训装置及其重要性

在工业自动化领域,PLC(可编程逻辑控制器)是一种重要的设备,用于控制和监测各种机械设备和过程。PLC实训装置是用于培训和学习PLC编程与接线原理的专用设备。熟练掌握PLC实训装置的接线技巧对于工程师、技术员和学生来说至关重要。

第二段:PLC实训装置的基本接线要求

在进行PLC实训装置的接线之前,我们需要了解一些基本的接线要求和 注意事项。以下是一些关键要点:

1. 电源连接与保护

为了确保PLC实训装置正常运行,首先需要连接稳定可靠的电源,并使用相应的电源保护装置,如断路器和保险丝,以防止电流过载和短路等问题。

2. 输入和输出模块的接线

PLC实训装置通常包含输入模块和输出模块。输入模块用于接收外部信号,输出模块用于控制外部设备。接线时,需要根据系统需求将输入和输出信号正确连接到相应的模块上,并确保信号传输可靠稳定。

3. 接地与屏蔽

在接线过程中,正确的接地和屏蔽是十分重要的。接地可用于消除噪声和减少电磁干扰,而屏蔽则可以防止信号的干扰和外部电磁辐射对系统的影响。

4. 安全措施

在接线之前,务必确保工作区域安全无隐患。如果需要接触高电压设备,应戴好绝缘手套和安全眼镜,确保人身安全。

第三段:细节描述和解析PLC实训装置接线流程

根据PLC实训装置的大纲,我们将详细解析每一行提供的内容,并给出相应的副标题。

plc实训装置接线(图2)

1. 接线板顶部图示及 IO 接线端子

在接线板的顶部,通常会有一张图示,显示了各个IO接线端子的位置和编号。正确理解和使用这些接线端子对于进行正确的接线至关重要。

2. 24VDC 电源连接

PLC实训装置通常使用24V直流电源供电。在接线时,需要将正极和负极正确连接到相应的接线端子上,以确保电源供给的稳定性和可靠性。

3. 内部连接通过 XW2 启动

对于一些特殊需求,PLC实训装置可能会提供一些内部连接方式,以实现特定的功能。通过XW2启动,可以在接线板内部进行连接,实现PLC与其他设备的某种特定关联。

4. 按键盘和文字提示操作

在进行PLC实验时,按照键盘和文字提示进行操作是很常见的。通过按下相应的按钮或输入特定的文字指令,可以控制PLC实训装置的运行状态和输出结果。

5. 通过复位按钮重置 PLC 状态

如果发生故障或需要重新设置PLC状态,可以通过按下复位按钮来进行重置。复位按钮通常位于PLC实训装置的某个显眼位置,便于操作员进行操作。

6. 检查故障指示灯并排除故障

在运行过程中,如果出现故障或错误,PLC实训装置通常会配备故障指示灯,指示具体的故障类型和位置。操作员需要仔细检查故障指示灯,并根据相关的故障解析手册进行排除。

结尾段:总结PLC实训装置接线的重要性

通过本文我们了解了使用PLC实训装置进行接线的基本要求和步骤,这对于提高工程师和技术人员的实际操作能力和解决问题的能力至关重要。正确的接线可以确保PLC实训装置的正常运行,从而提高工作效率和减少故障风险。
