齿轮综合测试实训装置

时间:2024-04-12 06:00:50 点击次数: 中人教仪厂

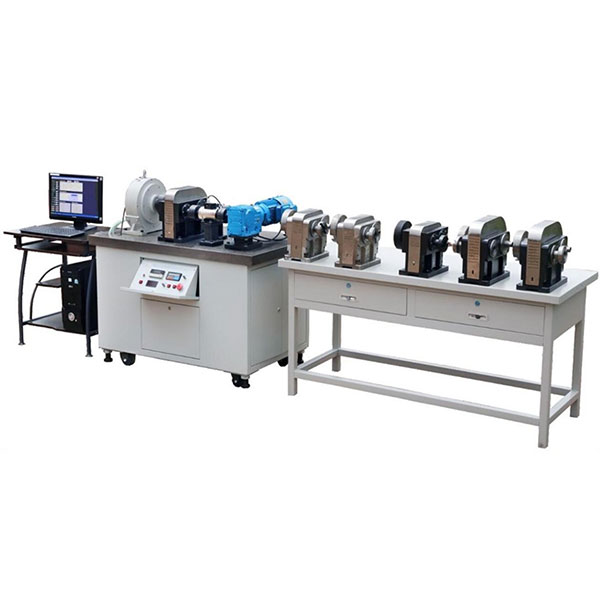

齿轮综合测量试验实验装置,机械制图陈列实验台

齿轮传动强度设计是《机械设计》课程中重要的章节之一,国内外一直全部没有针对齿轮传动弯曲强度和接触强度实行综合测量试验解析的实验装置,齿轮传动强度综合设计实验台的研发填补了这一空白,为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部位件构造的作业原理的理解、观摩与解析,拆卸装配实验。
2、实验台电气信号控制与传输链的理解、观摩及作业原理的解析。
3、实操实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算;
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测量试验与比较解析;
(3)相同转动速度下不一样荷载量与等荷载量情况下的应力测量试验与比较解析;
(4)不一样转动速度相等荷载量时应力测量试验与比较解析;
(5)齿轮传动链测绘及受力解析。

齿轮综合测量试验实验装置,机械制图陈列实验台


齿轮综合测量试验实验装置,机械制图陈列实验台

一.基础简介
机械制图教学陈列储物柜是适用来全日制普通中专、职工中学、电视中专、职业高中机械类专业的制图教学,亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线,对机械专业学生课程理论学习掌控把握,使用界限增强认识,深入理解,本陈列储物柜是一套提升教学重量的理想设备。储物柜体材料可选用铝木构造或SPCC冷扎板焊接而成。
二.配备如下
序号与名称 陈列储物柜内容
**储物柜:制图基础知识与工量具 1、罗马数字示列,2、阿拉伯数字示例,3、拉丁字母示例,4、标题栏、明细栏,5、比例,6、字体(GB-T 14691—93)基础要求, 7、长仿宋体汉字示例, 8、图纸幅面和尺寸,9、图框格式,10、三角尺,11、三棱比例尺,12、圆形量角器,13、多功能模板,14、圆规
第二储物柜:点、直线、平面投影 1、点的三面投影,2、一般位置直线的三面投影,3、线段实长和倾角α,4、垂面侧 ,5、水平面 ,6、斜投影与正投影,7、直线的迹点,8、平面投影的特性,9、迹线平面,10、中心投影法,11、点在直线上的投影特性,12、线段的投影特征,13、四个分角中点的投影
第三储物柜:点、直线、平面的相对位置 1、直角投影定理,2、相交两直线的投影,3、运用投影的积聚性求直线与平面的贯穿点,4、用辅助面法求直线与平面的贯穿点,5、运用投影的积聚性求两平面的交线,6、平面迹线作法,7、正垂面上圆的投影,8、立体表面上的直线和投影的相对位置解析,9、交叉两直线的投影`,10、相交两直线的投影特征,11、用辅助线法求直线与平面的贯穿点,12、求两个一般位置平面的交线,13、平行两直线的投影,
第四储物柜:投影变换 1、投影变换的两种基础方法(换面法),2、投影变换的两种基础方法(旋转法),3、点绕正垂轴旋转,4、一般位置直线变换为新投影面垂直线,5、将一般位置直线旋转成投影面平行线,6、一般位置直线变换为新投影面的平行线,7、一般位置平面变换为新投影面平行面,8、一般位置平面变换为新投影面垂直面,9、将正垂面变换成投影面平行面,10、点的二次换面,11、投影面平行线变为投影面垂直线,
12、求A点到P平面的距离及A点对P平面13、所作垂线的垂足K,
14、用二次换面法画结合体视图
第五储物柜:弯曲线与曲面 1、曲面立体的两面投影示例(斜置的圆柱),2、曲面立体的两面投影示例(斜圆柱),3、曲面立体的两面投影示例,4、曲面立体的两面投影示例(左上角有四分之一圆柱槽的四棱柱),5、曲面立体的两面投影示例(斜置的圆锥),6、曲面立体的两面投影示例(斜圆锥),
7、曲面立体的两面投影示例(上下倒置的圆台),8、曲面立体的两面投影示例(有半个圆台槽的半圆柱),9、曲面立体的两面投影示例(有半球槽的圆柱体),10、曲面立体的两面投影示例(结合回转体示例一),11、曲面立体的两面投影示例(结合回转体示例二),12、连杆头部的截交线,13、铅垂面堆切圆球的截交线投影,14、弯曲线形成,15、空间弯曲线,16、回转曲面的形成及投影,17、锥面,18、柱状面,19、锥状面,20、圆柱螺旋线,21、圆锥螺旋线,22、单叶双曲回转面,23、圆环面的形成,24、顶针的截交线,


常见问题:

1、如果我要购买齿轮综合测试实训装置_机械制图陈列实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的齿轮综合测试实训装置_机械制图陈列实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开齿轮综合测试实训装置_机械制图陈列实训台的发票,您需要提供开票资料。

3、你们的齿轮综合测试实训装置_机械制图陈列实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
