摘要：

本次实验旨在探究电气与PLC（可编程逻辑控制器）的相关知识与应用。通过搭建PLC实验台并进行一系列实验操作，我们深入了解了PLC的工作原理、接线方法、程序编写以及常见故障排除等内容。实验结果表明，PLC作为一种集成电路技术在自动化控制领域具有广泛的应用前景。

一、引言

电气与PLC实验是电气与自动化专业的一门重要实践课程，它帮助学生们将理论知识与实际操作相结合，培养了我们的电气调试和PLC编程能力。在本次实验中，我们利用PLC实验台进行了一系列实验操作，涉及到PLC的基本概念、输入输出模块的使用、程序编写与调试等内容。

二、实验目的

1. 学习PLC控制系统的基本原理与工作方式；

2. 掌握PLC实验台的搭建与接线方法；

3. 掌握PLC程序编写与调试的技巧；

4. 熟悉PLC常见故障排除方法。

三、实验装置与方法

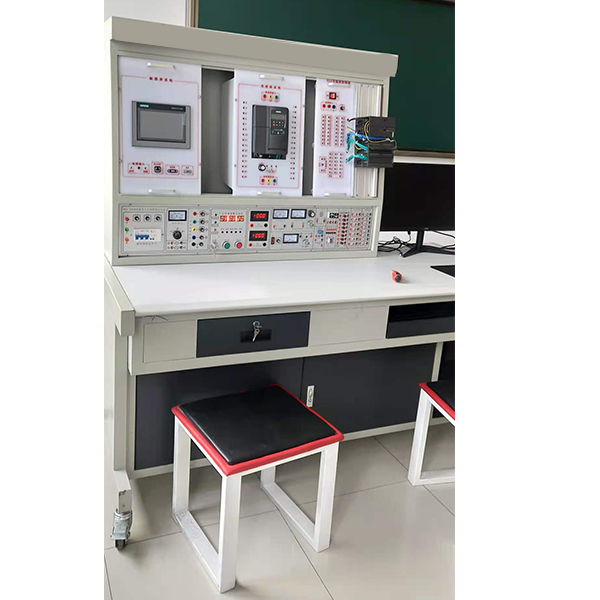

1. 实验装置：PLC实验台、电源、继电器模块、接线端子、开关按钮等；

2. 实验方法：根据实验要求，依次搭建实验台并进行相应的接线操作，编写PLC程序并进行调试。

四、实验内容与结果分析

1. 实验一：PLC输入输出模块的使用

通过搭建PLC实验台并进行接线操作，我们成功连接了输入模块和输出模块，并测试了各个模块的正常工作状态。实验结果表明，PLC输入输出模块具有良好的稳定性和可靠性，在PLC控制系统中起到了至关重要的作用。

2. 实验二：PLC程序编写与调试

根据实验要求，我们编写了一段简单的PLC程序，并通过调试验证了程序的正确性。在调试过程中，我们发现了一些错误并及时进行了修复，最终实现了预期的控制效果。这一实验加深了我们对PLC程序编写与调试流程的理解，提高了我们的实际动手能力。

3. 实验三：PLC常见故障排除

在本实验中，我们人为制造了一些常见的PLC故障现象，并通过合理的排除方法逐一解决了问题。--当输入模块出现异常时，我们通过检查接线和调试程序来确定故障点，并及时进行修复。--我们还掌握了更高级的故障排除方法，如PLC硬件的更换与维护等。

五、结论与展望

通过本次电气与PLC实验，我们全面了解了PLC控制系统的工作原理、程序编写技巧以��常见故障排除方法。这些实践经验对于未来我们从事相关领域的工作具有重要意义。然而，由于实验时间的限制，我们只能在实验台上进行简单的操作，没有深入研究更复杂的PLC应用场景。--在今后的学习与工作中，我们需要进一步加深对PLC技术的理解，并将其应用于更广泛的自动化控制领域。

关键词：电气与PLC实验、PLC实验台、程序编写、故障排除
