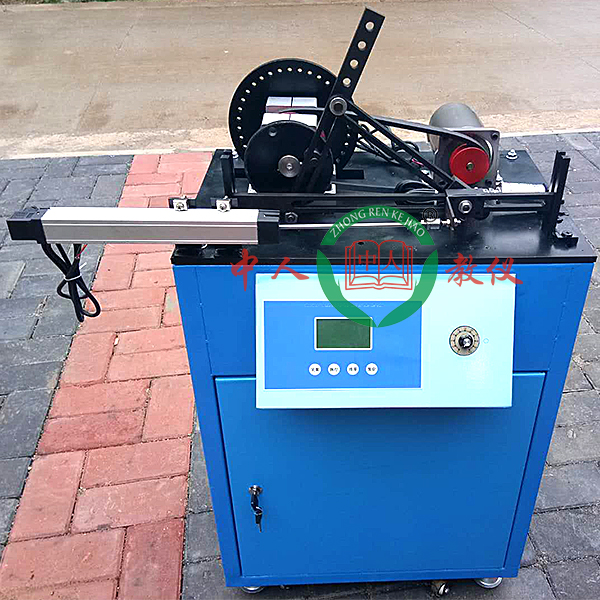

机械动力学飞轮调速波动实验台

时间:2023-11-25 13:58:42 点击次数: 中人教仪厂
机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置

一、实验目标
1)满足机械速度波动测试仿真实验。调节转速观察机械的速度波动现象,求解系统运转的不均匀系数,绘制实测与仿真对比曲线。
2)满足机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小,观测机械速度波动变化情况,并与理论计算结果进行比较分析,进而掌握周期性速度波动的调节方法和设计指标,掌握飞轮设计方法及计算飞轮转动惯量。
二、性能特点:
1)配有大小飞轮,可比较不同飞轮质量的调速效果。
2)配有刚度不同的弹簧作为滑块的工作阻力,测试、比较在不同负载状态下机械运转的工作阻力及速度波动。
3)工作机械系统速度可调,以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。
4)确保组成实验台的各个运动构件有良好的配合间隙,使用寿命长。
三、主要技术参数:
大飞轮1个φ175×28;
小飞轮1个φ145×25;
基圆半径r=40mm推杆升程h=15;
直流调速电动机1台电压220V;N=125W转速n=1500r/min;
角位移传感器2个;
输出电压/脉冲数:5V/1000P,5V/360P;
软件光盘1张;
外形尺寸:500X600X460mm

机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置


机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置

一、系统组成
汽车电控系统真实材料制作。
二、硬件部分
1、采用实车部件的模拟结构组件:包括传感器,执行器,仪表,开关,控制电路图继电器、各种模拟装置等。
2、详细仿真功能模块:发动机电控燃油喷射系统电路及电路图,空调风扇系统电控电路,电子油门系统,燃油泵控制电路,继电器马达控制电路,汽车大灯灯光控制电路,汽车启动蓄电池电路。
三、仿真部分
1)可以仿真汽车故障症状,让学生感知故障状态,并由症状入手,进行多系统,综合故障诊断分析测量,可通过仿真系统进行有无故障的症状对比。
2)可模拟故障设置与模拟故障排除,丰富的实车维修经验与真实的案例分析。
3)可直接从面板上,利用汽车维修常用工具如数字万用电表,解码器,多通道示波器等,测量电路系统的信号参数OBDII的内容,便于在教室里做实操培训;
4)机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。

常见问题:

1、如果我要购买机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置的发票,您需要提供开票资料。

3、你们的机械动力学飞轮调速波动实验台,发动机电控故障仿真系统实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
