电梯电气控制实训装置

时间:2024-04-22 21:00:10 点击次数: 中人教仪厂
电梯电气控制实验装置,除尘除雾实验装置

一、总体要求

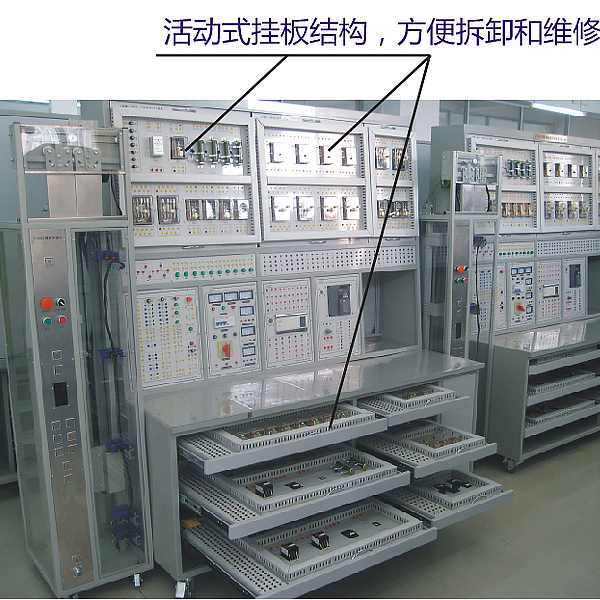

1、模型电梯设4层4站,由模仿井道架、轿厢、对重、曳引机、电梯门、门电机、各层站外呼盒及主要安全装置构成,固定设定在实验台侧面。模仿井道架内需配备用来检验测试轿厢位置的楼层感应器、平层感应器(与实际电梯相似)等,其接线端子引至模仿井道架的插接孔上。井道架应用金属材料为主体支撑架,有机玻璃封闭。
设备应用台式构造,设定活动式抽屉电气板,每层抽屉板均设定有共同共用接线板(总线型接线方法,总线连接点数必须达到120点以上),抽屉电气板之间应用工业坦克链连接,共同共用抽屉板连线应用真实电梯多芯随行电缆。
2、模型电梯拖动系统
模型电梯拖动系统固定在实验台上,由三相交流AC电机、减慢速度器、熔断器、热继电器、相序与断相保护继电器及用来正反转控制的交流AC接触器构成,电机规格限定电压(V)为380V。
3、电梯门控制系统
电梯门控制系统由开关门控制电子回路及门速度调节电子回路构成,门电机固定在模仿井道架上,应用直线DC24V供电。以继电器方法实行控制,应用单独挂板方法布置,可完成门的手动或自动控制。

电梯电气控制实验装置,除尘除雾实验装置

电梯电气控制实验装置,除尘除雾实验装置

一、原理、用途及特别点:
电除尘器的除尘原理是使含尘气体的粉尘微粒,在高压静电场中荷电,荷电尘粒在电场的作用下,趋向集尘极,带负电荷的尘粒与集尘极接触后粘附于集尘极表面上,为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动,将尘粒振脱而落到除尘器的集灰斗内,达到收尘目的。板式电除尘器模型设定有较高的除尘效率,适于教学使用,易于实操,便利演示。其特别点:该除尘器气流均布;壳体构造、振打消灰简便;处置整理烟尘颗粒界限广;对烟尘的含尘浓度适应性好;压力损失小;能耗低;耐高温及腐蚀;捕集效率高;容易自动化控制;运行费用低;维护管理便利。
二、主要技术功能数值及指标:
1、环境温度(℃):5℃~40℃
2电场电压(V):0~30KV、
3、处置整理气量:50-250m3/h
4、除雾效率约:90%、
5、电晕极有效驱进速度:10cm/s、
6、电场断面风速:0。8-1m/s、
7、通道数:6个、
8、压力降:<200Pa,
9、雾化气体含水量:<50g/ m3、
10、电除雾器外观尺寸:长600mm×宽500mm×高1200mm、
11、装置外观尺寸:长2200mm宽500mm高1700mm、

常见问题:

1、如果我要购买电梯电气控制实训装置_除尘除雾实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电梯电气控制实训装置_除尘除雾实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电梯电气控制实训装置_除尘除雾实训装置的发票,您需要提供开票资料。

3、你们的电梯电气控制实训装置_除尘除雾实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
