电工技术综合实验平台，电工技术实验台

时间：2024-12-09 14:00:48 点击次数：中人教仪厂

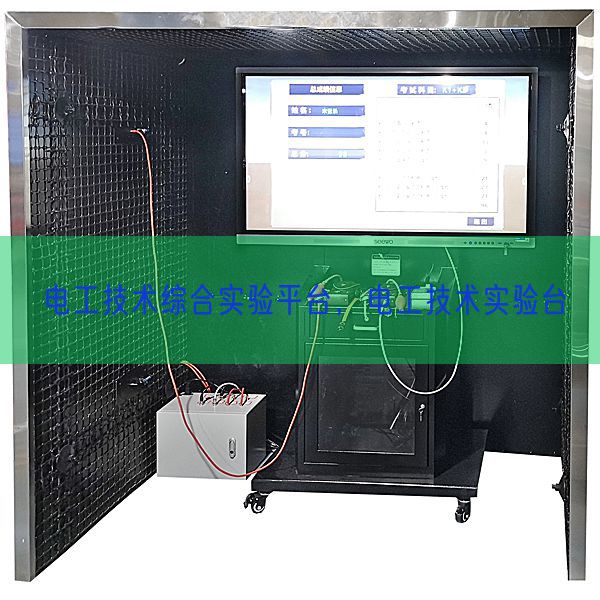

电工技术综合实验平台，电工技术实验台(图1)

电工技术综合实验平台

参考图片 一、基础功能：
1、实验平台能完成高等院校电子回路解析、电工技术、电子回路原理、电子技术等多门课程的实验教学。
2、平台配套测量仪表精确度高，应用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。
3、平台实操操作面板应用铝制操作面板，操作面板厚度2mm，文字符文号应用现代彩色喷描技术处置整理，操作面板标识清晰，铝操作面板颜色和实验台颜色一致。
4、整体应用模型块化构造形式，电源和仪表器具仪表全部应用单单独箱式挂式模块件式构造，各实验模型块任务明确，便利学校按照自身的教学要求，选用不一样的实验配备，易于后期拓展升级。实验模型块之间的作业电源用短接实验连接线连接，既接通各模型块电源，又使各模型块连成一体。
5、平台装备有电压（V）型漏电保护装置，若有漏电现象，即产生警报信号并切断总电源，保证实验进程安全；装备有一套电流（A）型漏电保护器，若有漏电现象，当漏电流（A）超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插头座应用不一样的构造，使用安全、可靠、防触电。
二、技术功能：
1、写入电源：三相四线(或三相五线)AC380V±10% 50Hz
2、装置容量（KV）：＜1.5kVA
3、外观尺寸：约1650mm×720mm×1540mm
三、实验台主要配备及功能：
实验平台由实验桌、实验台架、存储储物储物柜、实验箱式挂式模块件结合套件、备品备件等构成。具体功能数值如下：

序号	部位件名称	功能及技术功能数值	数量
1	实验桌	1.桌子台操作面板应用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.应用四个工业铝型材立柱为支撑，立柱端部可装配调动脚，便利高度调动，主体构造经过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌操作面板下设支撑框体结构，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱应用工业铝型材成型工序技艺，表面氧化处置整理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及备品备件。 4.C字形铝压成型构件为左、右对称件，外观约160×166×70mm，应用压铸成型工序技艺，经机加工、抛丸、喷砂，表面橙色静电喷涂工序技艺。	1套
2	实验台架	实验台架应用单单独框体结构式构造设计，框体结构由上中下左右五根工业铝型材分割为上下两个区域，全部型材表面滑，无凹槽，用来放置仪表、实验模型块等。	1套
3	存储储物储物柜	应用圆弧卷边冷冲压钣金一体成型，封闭式构造，表面静电喷涂，外观尺寸：约宽450x深550x高705（mm），总重量（kg）≥31kg；储物储物柜体四边圆弧设计：R=30mm，储物储物柜体边框总厚度≤2.5mm；配备有承重型卡扣式三节轨，导轨承重量（kg）≥30kg，抽屉把手应用卡套式钣金卷边工序技艺，把手尺寸≥440x45x18mm，抽屉应用联体锁设计，下部配备有4个1.5寸万向带刹车脚轮。	1套
4	三相交流ACAC电源	（1）提供线电压（V）380V交流ACAC电源、相电压（V）220V交流ACAC电源。交流ACAC电源输出设定有电源保护系统，相间、线间过电流（A）及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出经过停止和启动按钮控制。（2）实验室智慧用电安全控制系统智能电源管理系统设定有过温、短路、过流、过压、欠压、失压、功率（W）限定7大保护功能；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过远程清除故障后，才能上电成功；能经过无线4G和有线以太网与手机APP和PC端云平台通讯，没有互联网的现象下，教室整套智能电源管理系统可离线单单独运行。智能终端：智能电源管理系统以32位ARM为核心，应用4.3寸彩色触摸屏为人机交互界面，就地实时监控设备运行现象，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能就地实时监测三相电压（V）、电流（A）、功率（W），功率（W）因数、频率、电能等功能数值，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理含有年月日时间的显露；用户经过刷卡方法请求开启设备，PC端实行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。	1套
5	交流ACAC可调电源	提供0～250V连续可调交流ACAC电源一路，数字显露电压（V）变显露输出电压（V）值，输出设定有短路、过流保护等功能。提供交流ACAC电压（V）表一只，测量界限0～500V，三位半显露，能够测量写入交流ACAC电压（V）。	1套
6	直线DC可调电源	提供双路直线DC程控电源:应用DAC加MOS管恒流输出，每路输出0-30V/2A，电压（V）平稳度≤0.3%，电流（A）平稳度≤0.3%，有短路、过流自动保护功能，设定有短路软截止自动保护和自动恢复装置。 2.8寸TFT液晶屏显露输出电压（V）、输出电流（A）、负载电压（V）和负载电流（A），并而且设定有恒流提醒功能。应用EC11旋钮编码器调动输出电流（A）和限位电流（A）。	1套
7	低压直线DC电源、智能直线DC恒流源	一路0-500mA/12V恒流源:应用DAC加MOS管恒流输出，负载平稳度≤5×10-4 ，规格限定改变率≤５×10-4 。2.8寸TFT液晶屏显露输出电流（A）值、限位电流（A）和负载电流（A），而且设定有恒流提醒功能。应用EC11旋钮编码器调动输出电流（A）和限位电流（A）。低压直线DC电源：±5V、±12V四路固定输出，每路均设定有短路、过流保护及自动恢复保护功能。	1套
8	智能交流ACAC电压（V）表、电流（A）表	1）智能交流ACAC电压（V）表1只:测量界限：0-1000V,设定1V/10V/100V/1000V四测量范围，六位数码显露测量值。仪表应用现代化技术，数码中文显露，具备智能化、数字化，上位机通讯功能，经过按键能够对仪表实行设定实操,测量范围手动、自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围自动报警提醒及保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。 2）智能交流ACAC电流（A）表1只：测量界限：0-5A, 设定10mA/500mA/5A三档测量范围，六位数码显露测量值。仪表应用现代化技术，数码中文显露，具备智能化、数字化，上位机通讯功能，经过按键能够对仪表实行设定实操,测量范围手动、自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围自动报警提醒及保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。	1套
9	智能直线DC电压（V）表、电流（A）表	1）智能直线DC电压（V）表1只:测量界限：0-1000V,设定1V/10V/100V/1000V四档测量范围，六位数码显露测量值。仪表应用现代化技术，数码中文显露，具备智能化、数字化，上位机通讯功能，经过按键能够对仪表实行设定实操,测量范围手动、自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围自动报警提醒及保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。 2）智能直线DC电流（A）表1只：测量界限：0-5A,设定10mA/500mA/5A三档测量范围，六位数码显露测量值。仪表应用现代化技术，数码中文显露，具备智能化、数字化，上位机通讯功能，经过按键能够对仪表实行设定实操,测量范围手动、自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围自动报警提醒及保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。	1套
10	智能功率（W）、功率（W）因数表	功率（W）测量精确度0.5级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A。六位数码显露有功功率（W）、无功功率（W）、总功率（W）、功率（W）因数、电压（V）、电流（A）、负载类型，负载类型：L、R、C。仪表应用现代化技术，数码中文显露，具备智能化、数字化，上位机通讯功能，经过按键能够对仪表实行设定实操,测量范围手动、自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围自动报警提醒及保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。	1套
11	函数信号发生器	正弦波频率界限：0Hz - 2MHz 方形波频率界限：0Hz - 2MHz 三角波频率界限：0Hz - 2MHz 其它波动线频率界限：0Hz - 2MHz 信号输出功能数值输出通道：一路主波动线输出和一路主波动线同步的TTL电平输出输出波动线：正弦波、方波（占空比可调）、三角波、升锯齿波、降锯齿波输出幅度：≥10Vp-p(空载) 输出阻抗：50Ω±10% 直线DC偏置：±3V 方波占空比界限：1%~99% TTL输出幅度：>3Vp-p 扇出系数：>20 TTL负载 TTL电平上升下降时间：≤20ns 频率计数器功能计数界限：0-4294967295 测频界限：1Hz~60MHz 写入幅度：1Vp-p~20Vp-p 其它特性显露方法：LCD1602液晶英文显露蜂鸣器提醒功能：可经过程序设定开启或关闭实操特性：全部按键实操，旋钮连续调动	1套
12	电子回路基础模型块（一）	提供电阻、电感、电容、电子回路基础实验模型块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压（V）源与电流（A）源的等效变换、一阶、二阶电子回路过渡过程的研究、RLC串联谐振电子回路的研究等实验。	1套
13	电子回路基础模型块（二）	提供各种功率（W）电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。	1套
14	交流ACAC电子回路模型块（一）	提供铁芯变压器一只（50VA、36V/220V）、电流（A）插头座等，原、副边均设定有保险丝及电流（A）插头座，便利测量试验并能可靠保护防止变压器损坏。	1套
15	交流ACAC电子回路模型块（二）	提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器、日光灯等，高压电容可经过钮子开关控制，完成日光灯电子回路连接和功率（W）因数提升实验。	1套
16	交流ACAC电子回路模型块（三）	提供四组负载和四组单单独的电流（A）插头座。每组负载由两个单单独的白炽灯螺口灯座构成(每组设定有一个开关与一个电流（A）插头座)。可插60W以下的白炽灯八只。能够完成三相交流ACAC电子回路实验。	1套
17	实验实验连接线	按照不一样实验项目的特别点，配备装备不一样规格的实验连接线；强电和弱电实验连接线均应用高可靠护套构造手枪插连接线（不存在任何触电的可能）；两种实验连接线全部只能协作相应内孔的插头座，不能混插。	1套
18	实验连接线架	用来悬挂和放置实验专用连接实验连接线，外观尺寸约530mm×430mm×1200mm，设定有五个万能转向轮。	1件
19	实验备品备件	提供与实验设备相匹配的实验指导书、备品备件等。	1套

常见问题：

1、如果我要购买电工技术综合实验平台，电工技术实验台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的电工技术综合实验平台，电工技术实验台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电工技术综合实验平台，电工技术实验台的发票，您需要提供开票资料。

3、你们的电工技术综合实验平台，电工技术实验台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
