模拟生产线实训装置

时间:2023-10-30 15:07:31 点击次数: 中人教仪厂

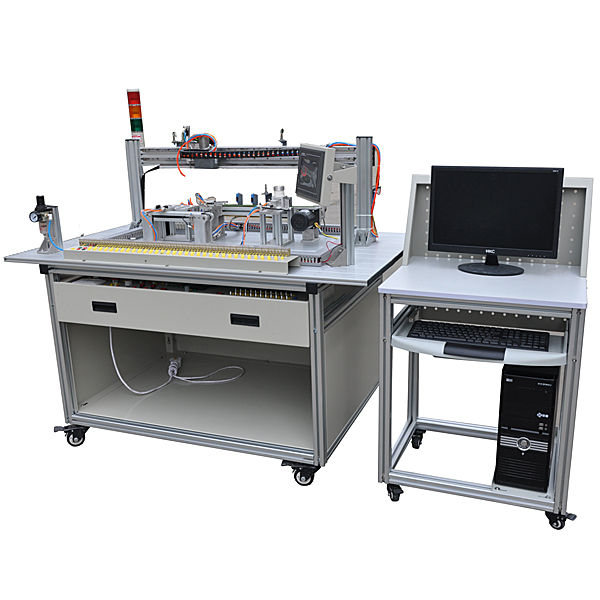

模仿生产线实验装置,离心泵综合实验台

实验装置由型材导轨式实验台、经经经典型机电一体化设备机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实验模型块(含有上料单元、皮带输送检验测量试验单元、气动机械手搬运单元、物料传送仓储单元及返回单元)、触摸屏、接线端子排和各种传感器等含有概括。应用开放式和拆卸装配式构造,可按照现有的机械部位件组装生产设备,使整个装置能够灵活的按实验教学或竞赛要求组装设定有生产功能的光机电一体化设备。模型块应用工业标准构造及抽屉式模型块放置架,互换性强。

实验系统集动作控制、气动控制、变频调动速度、步进电机驱动、伺服电机驱动、传感器检验测量试验、可编程控制、时序逻辑控制于一体。经过基于该实验系统的使用、实验和培训,能充分锻炼实操者团队协作能力、计划组织能力、自动线装配与调动测量试验能力、工程实施能力等。同时适合学生实行课程设计、毕业设计。

一、技术功能

1.写入电源:三相四线(或三相五线)~380V±10% 50Hz

2.作业环境:温度(℃)(℃)(℃)-10℃~+40℃  相对湿度≤85%(25℃) 海拔<4000m

3.装置容量(KV)(KV)(KV):<1.0kVA

4.外观尺寸:1200mm×800mm×1500mm

二、设备配备装备装备装备

主要应用型材实验台、上料单元、皮带输送检验测量试验单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、plc模型块、变频器模型块、按钮模型块、电源模型块、各种传感器、触摸屏、物料、I/O连连连接口板和气管等含有概括含有概括,完成上料、检验测量试验、分拣、搬运、传输、分类、储物、再回到初始位置,是经经经典型的光机电一体化闭环实验平台。

实验项目

任务一:气动系统的装配与调动测量试验

(1)气动方向控制线路的装配

(2)气动速度控制线路的装配

(3)气动顺序控制线路的装配

(4)气动机械手的装配

(5)气动系统气路的连接

(6)磁性开关的位置调动

(7)气动系统调动测量试验


模仿生产线实验装置,离心泵综合实验台

模仿生产线实验装置,离心泵综合实验台


装置特别点

1、整个装置美观大方,构造设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念;

2、设备布置合理、美观,构造清晰,整体感强,能够在实验室中体现主实验设备的概念。

3、设备整体为自行式框体构造构造,并装配备装备装备有禁锢脚,便利系统的拆卸检修和搬运。

4、流量测量应用了涡轮流量计的方法,数值处置整理器对涡轮流量计线性系数设定有较强的补偿功能,并而而而且直接显露流量数值。

5、离心泵放放放置于水箱上方,离心泵进口管道装配备装备装备有底阀,同时装配备装备装备有离心泵启动排气装置,避免了离心泵叶轮及腔体长时间浸泡在水中,大大延长设备寿命。

6、整套系统应用标准工业仪表控制系统,可实行化工原理实验,也是过程自动化及化工检验测量试验仪表实验的良好平台。

7、装置设计可360度查看,完成全方位教学与实验。



装置功能

1、使学生充分理解离心泵的构造与特性,熟悉离心泵的作业方法和实操流程。

2、能够实行单泵、双泵串并联实操。

3、熟悉含有概括管路的各种管件、阀门,理解温度(℃)(℃)(℃)、压力、电功率(W)(W)(W)、流量等就地显露仪表及传感检验测量试验设备,掌控把握涡轮流量计的测量原理及使用方法。

4、测量恒定转动速度条件下泵的扬程(H)、轴功率(W)(W)(W)(N)以及效率(η)与泵的流量(Q)之间的泵特性弯弯弯曲线。

5、测量流量调动阀某一开度下管路特性弯弯弯曲线。

6、能够实行双泵串、并联功能测量和管路特性测量。

7、改变离心泵转动速度测量泵的扬程(H)、轴功率(W)(W)(W)(N)以及效率(η)与泵的流量(Q)之间的泵特性弯弯弯曲线。

8、全触摸含有概括化控制,高平稳数值传输,硬件加密。


常见问题:

1、如果我要购买模拟生产线实训装置_离心泵综合实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的模拟生产线实训装置_离心泵综合实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开模拟生产线实训装置_离心泵综合实验台的发票,您需要提供开票资料。

3、你们的模拟生产线实训装置_离心泵综合实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
