创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置
  • 创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置

创意组合机械系统装配训练综合实验台

创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置台能够进行单轴的安装分析、共线轴系、平行轴系的联接,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置及配件的厂家,生产的创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:创意组合机械系统装配训练综合实验台
ZRJX-CSA创意组合机械系统装配训练综合实验台
机械创新综合设计实验装置以全新的机械基础创新、教学、实验、培训新理念,运用模块化、人机工程学设计理论,高精度制造技术制造而成。配有多媒体模拟实验教学软件,是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备(大学本科、专科适用)。

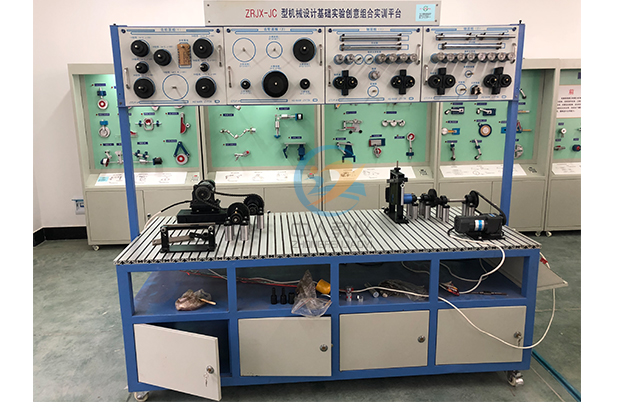

创意组合机械系统装配训练综合实验台,机械创新综合设计实验装置

一、实验目的和意义

1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学生双面操作,零件存放有序,便于实验和管理。

二、实验内容

实验一、机械传动系统的组成
实验二、链联接的安装与测量
实验三、动力传输系统的安装
实验四、V型带传动的安装与调节
实验五、链传动的安装与调节
实验六、直齿轮传动的安装与调节
实验七、多轴传动的安装与调节
实验八、符合标准与加工超差传动件的性能对比分析
实验九、有轴向力传动零件的搭接与运转分析
实验十、曲柄摇杆工作系统的搭接、运转与分析
实验十一、曲柄滑块工作系统的搭接、运转与分析
实验十二、带传动与齿轮传动组合
实验十三、齿轮传动与链传动组合
实验十四、带与链传动组合
实验十五、V带传动与曲柄滑块机构组合
实验十六、链传动与曲柄连杆机构组合分析
实验十七、机构运动参数的测试分析实验

三、功能与特点

1)本实验台能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。
2)本实验台突破了传统轴系搭接的静态理念,在轴系搭接完成后,通过实际运转,体验安装的相关问题。
3)实验台是将机械测量同性能相互联系,在运转的环境下,对精度建立起直观的概念。
4)在安装过程中,掌握相关工业测量量具的使用,直接提高动手能力。
5)多种传动类型的比较分析,充分理解不同传动类型的特点及其适用范围。
6)配备了详尽实验指导书。

四、系统主要技术参数

1、电机(2台):61K250RA-CF电压:220V 250W; 转速:0-1440rpm51K60RGN-CF电压:220V 60W; 转速:0-300rpm
2、直线位移传感器(1个):量程150mm;
3、水平仪(可测水平、垂直、45°)
4、光栅角位移传感器(1个):脉冲数1000p;
5、外形尺寸: 2100×780×2050mm
6、重量: 约400kg

五、工具清单

序 号 名  称 规  格 数 量 备 注
1 塞尺 150mm  0.02-1 1
2 多用水平仪   1 可测水平、垂直、45°
3 组合角尺 0-102mm 1
4 百分表 0.01mm/格 1
5 磁性表座 203X63X6(长X宽X高) 1
6 数字转速表 测量范围0-999.9RPM/1000-9999.9RPM 1
7 机油壶 200ml 1
8 钢板尺 0-1000mm 1
9 游标卡尺 0-150mm 1
10 外径千分尺 0-25mm 1
11 钢板尺 0-300mm 1
12 内六角扳手 1.5#-10# 1套(9件)
13 呆扳手 10-12 2
    12-14 2
    14-17 2
14 噪声仪 SJ-1 1
15 十字螺丝刀 6寸 2
16 一字螺丝刀 3寸4寸 各1把
17 尖嘴钳   1
18 活动扳手 8寸 1
19 半圆锉 半径R8.5左右 1 可锉17mm大内孔
20 圆锉 7寸 1
21 老虎钳 6寸 1
22 带张力测量仪   1
23 橡胶榔头   2
24 平锉 10寸 2
25 钢锯   1
26 平口钳 5寸 1台

六、配置清单

序号 名称及规格      数量
1 齿轮1      m2  Z36 3
2 齿轮2      m2  Z24 2
3 齿轮3      m2  Z48 2
4 齿轮4  m1.5 Z26 2
5 齿轮5      m1.5   Z60 2
6 齿轮6      m1.5   Z64 1
7 齿轮7      m1.5   Z80 1
8 齿轮8     m2  Z80 2
9 齿轮9    m2  Z90 2
10 小链轮P=12.7   Z=15 1
11 中链轮P=12.7   Z=20 1
12 大链轮P=12.7   Z=30 1
13 小带轮     34° 1
14 中带轮     34° 1
15 大带轮     34° 1
16 小齿轮 m2  Z36此为错误设计 1
17 大齿轮 m2  Z48此为错误设计 1
18 小带轮 37°此为错误设计 1
19 大带轮 31°此为错误设计 1
20 小链轮此为错误设计P=12.7   Z=15 1
21 大链轮此为错误设计P=12.7   Z=30 1
22 小斜齿轮Ⅰ  15°Mn=1.5   z=26 1
23 大斜齿轮Ⅰ  15°Mn=1.5   Z=69 1
24 小锥齿轮m=2  Z=25 1
25 大锥齿轮m=2    Z=50 1
26 小斜齿轮Ⅱ  22°Mn=1.5   Z=26 1
27 大斜齿轮Ⅱ  22°Mn=1.5   Z=69 1
28 滚动轴承座UP203 8
29 滚动轴承座UP205 4
30 滑动轴承座HZ020 4
31 传动轴1 9
32 传动轴2 2
33 传动轴3 2
34 套筒联轴器 1
35 爪式弹性联轴器 2套
36 弹性中间盘 2
37 套垫82.8高(24件)  76.5高(4件)33高(4件)82.5高(4件) 36
38 垫圈 4
39 调整垫片(3种)0.1mm-12件;0.2、0.3、mm-各12件; 48
40 轴面板1 1
41 轴面板2 1
42 带传动板 1
43 链轮面板 1
44 齿轮面板 1
45 扩展板1 1
48 扩展板2 1
49 扩展板3 1
50 轴端挡圈1 10
51 轴端挡圈2 12
52 轴端挡圈3 10
53 连杆Ⅰ 1
54 连杆2 1
55 曲柄 1
56 滑块销轴 1
57 摇杆 1
56 曲柄销轴 1
57 铰接轴 1
58 传感器连接轴 1
59 机构滑块 2套
60 机构支架 2套
61 机构滑轨 1
62 线位移支架 1
63 光电编码器支架 1
64 线位移联接轴 1
65 马蹄卡 1
66 光电编码器 1
67 直线位移传感器 1
68 制动轮毂 1套
69 电机活动调整螺母 4
70 制动器 1套
71 电机调整座 1
72 电机联轴器内孔¢12 2
73 交流电机61K250RA-CF 1台
74 交流减速速电机51K60RGN-CF 1台
75 光轴电机座 1
76 电机等高座 1
77 链条拉力器 1
78 等高点调整块 2
79 带张力测量仪 1
80 链条 1
81 皮带A型  900 1
82 轮槽规1 Y型 1
83 轮槽规2  Z、A、B、C型 1
84 轮槽规3D、I型 1
85 带型规1Y、Z、A、B、C型 1
86 齿条规:m=1.5、2 ; m=2.5、3;m=4、5;  各1共3
87 垫板180×70×10 1
88 卡子 67
77 园头平键5×5×20 15
78 外六角螺杆M4×10 8
79 外六角螺钉M8×110 50套(件)
80 外六角螺钉M8×25 20套(件)
81 外六角螺钉M8×60 6套(件)
82 机械系统创新设计搭接装配实训实验台 1
83 电器控制箱 1套
84 数据采集箱 1
85 机构测试软件 1套
