教学插齿机,插齿机教学模型
  • 教学插齿机,插齿机教学模型

教学插齿机

教学插齿机,插齿机教学模型各种传动副的结构特点和用途,加深对各种类型的机械传动的感性认识和理论认识,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产教学插齿机,插齿机教学模型及配件的厂家,生产的教学插齿机,插齿机教学模型品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:教学插齿机
ZRJX-CCM教学插齿机

一、技术参数

1、输入电源:单相三线 AC220V±10% 50Hz;
2、交流带减速调速电机200W
3、电机转速1500r/min
4、插刀m=2.5   z=30
5、毛坯件:Φ82×20,材料要求为工业蜡。
6、外形尺寸:1000×700×1250mm

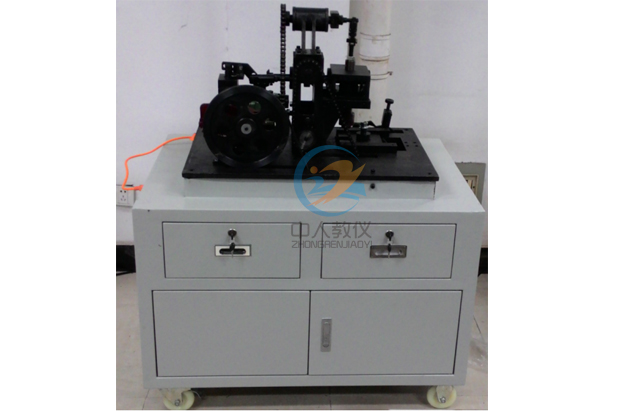

教学插齿机,插齿机教学模型

二、实验目的

1、了解插齿机教学模型各种传动副的结构特点和用途,加深对各种类型的机械传动的感性认识和理论认识;
2、通过拼装对比分析不同的传动特点,提高学生动手能力和创新意识,培养学生工程实践
   能力和创新能力。
3、加深对范成法加工齿轮的理解

三、性能特点:

1、本实验装置由:让刀组合、单级直齿圆柱齿轮减速器组合、涡轮握杆减速器组合、分流
   组合、刀具上下运动组合、刀具旋转组合、工件旋转组合、支撑柜体等八大部分组成。
2、塔底式蜗轮蜗杆减速器传动模块:要求具有多种基本的传动机构,如:螺旋齿轮机构、直
   齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链
   传动、滑键配合等,可以组成插齿机床的传动系统,形成互相协调配合的范成运动、切
   削运动、进给运动、让刀运动,共五条传动路线。
 3、工艺精致,采用可视化设计,构造通透、直观,能使学生在短时间内熟悉操作并了解
    模型结构、传动动作和工作原理。

四、注意事项

  1、本机严禁在齿轮啮合不到位的状态下启动运转。
  2、本机应尽量避免高速运转。
  3、该模型只限于教学演示,供学生观摩内外结构。
  4、本机在停止使用时,请注意防尘、防潮保管。



本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/jxsj/1519.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2021-05-19 14:37

常见问题:

1、如果我要购买教学插齿机、插齿机教学模型,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的教学插齿机、插齿机教学模型是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开教学插齿机、插齿机教学模型的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
