轴系创意组合方案设计实训装置,轴系装配技能实训装置
  • 轴系创意组合方案设计实训装置,轴系装配技能实训装置

轴系创意组合方案设计实训装置

轴系创意组合方案设计实训装置,轴系装配技能实训装置 ...

订购热线:021-66581511

中人教仪厂是专业生产轴系创意组合方案设计实训装置,轴系装配技能实训装置及配件的厂家,生产的轴系创意组合方案设计实训装置,轴系装配技能实训装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:轴系创意组合方案设计实训装置

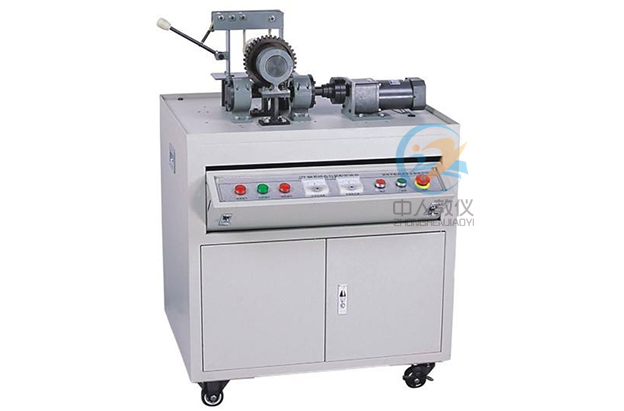

ZRJX-ZX轴系创意组合方案设计实训装置

技术参数:

1、主要技术指标
(1) 轴系装配技能实训装置采用铁质双层亚光密纹喷塑结构,铸件平板台面,铝质面板。设有四个带刹车万向轮,便于移动和固定。铸件平板外形尺寸:750mm×420mm×40mm
(2) 输入电源:单相三线~220V±10% 50Hz
(3) 外形尺寸:750mm×600mm×1060mm
2. 交流减速电机1台:额定功率90W,调速范围0~50r/min
3. 机械零部件1套:配有支承、齿轮、轴、轴承、端盖、联轴器、定位零件、键联接、螺纹联接以及防松件等10大类型。学生根据轴系装配图及工作情况可自主选择。主要装配方案如下:
1.单-球组合
2.单-球-垫组合
3.单-球-环组合
4.单-球-嵌组合
5.单-球-嵌-套组合
6.单-推-垫组合
7.单-球-盖-嵌-套组合
8.单-推-盖-嵌-套组合
9.单-推-垫组合
10.单-球-垫-轴-齿组合
11.单-推-垫-轴-齿组合
12.单-推-垫-中轴-齿组合
13.单-球-双-推-垫-轴-齿组合
14.套-双-推-垫-轴-锥组合
15.套-双-推-垫-轴-锥-锁组合
16.单-17.单-球-垫-压密组合
18.单-球-双-平推-垫-轴-齿组合
19.单-推-垫-外调组合
20.单-推-轴-蜗组合
21.单-球调-垫组合
22.单-球-轴挡组合
23.单-球-垫-轴挡-嵌组合
24.单-球-垫-轴挡组合
25.单-球-垫-中轴-齿组合
26.单-调心-垫-中轴-齿组合
27.单-球-垫-中轴-齿-闷组合
28.单-球-垫-中轴-齿-闷-密组合
29.单-背推-垫组合
30.单-球-双-背推-垫-轴-齿组合
31.单-调心-双-背推-垫-轴-齿组合
32.球-垫-密组合装配工艺,将零部件进行装配组合。
轴系创意组合方案设计实训装置,轴系装配技能实训装置

配置表:


序号 零  件  名  称 件数   序号 零   件   名  称 件数
1 直齿轮轴用支座(油用) 2件 2 直齿轮轴用支座(脂用) 2件
3 蜗杆轴用支座 1件 4 锥轮轴用支座 1件
5 锥齿轮轴用套环 2件 6 蜗杆用套环 1件
7 *组装底座 2件 8 大直齿轮 1件
9 大斜齿轮 1件 10 小直齿轮 1件
11 小斜齿轮 1件 12 小锥齿轮 1件
13 大直齿轮用轴 1件 14 小直齿轮用轴 1件
15 两端固定用蜗杆 1件 16 固游式用蜗杆 1件
17 锥齿轮用轴 1件 18 锥齿轮轴 1件
19 大凸缘式透盖 1件 20 大凸缘式闷盖 1件
21 *凸缘式透盖(脂用) 1件 22 凸缘式闷盖(脂用) 1件
23 凸缘式透盖(油用) 4件 24 凸缘式闷盖(油用) 1件
25 凸缘式透盖(迷宫) 1件 26 迷宫式轴套 1件
27 嵌入式透盖 1件 28 嵌入式闷盖 1件
29 联轴器A 1件 30 联轴器B 1件
31 无骨架油封压盖 1件 32 轴承6206 2件
33 轴承30206 2件 34 轴承N206 2件
35 轴承7206AC 2件 36 键8×35 4件
37 键6×20 4件 38 圆螺母M30×1.5 2件
39 圆螺母止动圈Φ30 2件 40 骨架油封 2件
41 轴用弹性卡环Φ30 1件 42 无骨架油封 1件
43 M8×15 4件 44 M8×25 6件
45 M6×25 10件 46 M6×35 4件
47 M4×10 4件 48 Φ6垫圈 10件
49 Φ4垫圈 4件 50 挡圈钳 1把
51 挡油环 4件 52 甩油环 6件
53 调整环 2件 54 套筒 24件
55 调整垫片 16件 56 轴端压板 4件
57 14×12双头扳手 1把 58 3寸起子 1把
59 10×12双头扳手 1把 60 羊毛毡圈Φ30 2件
        62
安装模拟装置
1 安装机架
1000*450*700
1台   2 模拟驱动电机
额定功率90W,调速范围0~50r/min
1台
3 传动带轮 1对   4 传动三角带轮 一根
5 电机控制箱 1套
工量具清单
1 杠杆式百分表 1   2 直角尺 1
3 万能角度尺 1   4 游标卡尺150mm 1
5 55件套工具箱 1套   6 卡簧钳 1
7 铜棒 1   8 圆螺母扳手 1
9 拉马
150mm
1
