螺栓组实验台,螺栓组联接实训装置
  • 螺栓组实验台,螺栓组联接实训装置

螺栓组实验台

螺栓组实验台,螺栓组联接实训装置通过计算机测试分析软件自动进行螺栓联接动静态实验,实现两种实验手段,可作综合性实验,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产螺栓组实验台,螺栓组联接实训装置及配件的厂家,生产的螺栓组实验台,螺栓组联接实训装置品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:螺栓组实验台

ZRLYS螺栓组实验台

 实验项目及内容



1、 螺栓组载荷分布及其测试;
2、 静态测试相对刚度变化对螺栓总拉力的影响;
3、 动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
4、 电阻应变仪的工作原理及各测量点应变片的组桥方式

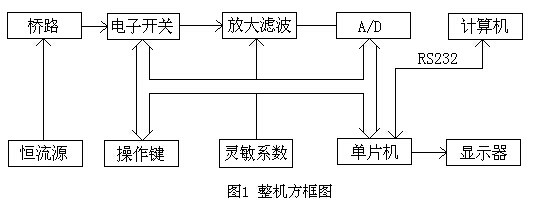

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。

螺栓组实验台,螺栓组联接实训装置

 性能特点

1、 该实验台为螺栓组及单螺栓的组合实验台,同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
2、 螺栓静动态受力、变形、刚度,轴向载荷,预紧拉力等实验。
3、 通过计算机测试分析软件自动进行螺栓联接动静态实验,实现两种实验手段,可作综合性实验;



方框图


 实验设备主要技术参数

1、 单相交流异步电机:90W、N=1400r/min
2、 电阻应变片电阻值:R=120Ω;灵敏度系数:K=2.08
3、 螺栓组实验螺栓:M12(10个)
4、 实验单螺栓:M16(1个)
5、 四路静动态测试仪:测量范围:0±30000με
1. 零点不平衡:±10000με
2. 基本误差:0.2﹪FS
3. 分辨率:1με
4. 零点漂移:±2με/4小时、±0.5με/℃
5. 测量方式:1/4桥、半桥、全桥
6、 外型尺寸:800×350×600

螺栓组及单螺栓联接静动态综合实验台配置表

序号 名称 数量 备注
  1.
底座 1 焊接组件
  1.
连接座 1 焊接组件
  1.
连接座-底座 1 Q235
  1.
连接座-前后板 2 Q235
  1.
连接板-顶板 2 Q235
  1.
悬臂 1 焊接组件
  1.
悬臂背板 1 Q235
  1.
悬臂板 1 Q235
  1.
加载螺钉 1 45#
  1.
加载杠杆 1 活塞杆
  1.
杠杆螺钉 2 45#
  1.
铜套螺母 1 黄铜
  1.
传感器底座 1 Q235
  1.
弹性连接块 2 尼龙
  1.
补偿片安装片 2 不锈钢
  1.
传感器压头螺钉 1 Q235
  1.
中间实验螺栓 10 45#
  1.
偏心轮轴 1 45#
  1.
偏心轮 1 45#
  1.
偏心轮隔套 1 45#
  1.
盲孔端盖 1 Q235
  1.
通孔端盖 1 Q235
  1.
大带轮-SPZ 1 Q235
  1.
电机带轮-SPZ 1 Q235
  1.
顶杆导向板 2 Q235
  1.
挺杆支座 1 Q235
  1.
小销轴 1 45#
  1.
挺杆 2 45#
  1.
弹簧下支座 1 45#
  1.
弹簧 1 60Si2Mn(外购件)
  1.
八角环 2 55Si2Mn
  1.
弹簧上支座 1 45#
  1.
锥塞 2 45#
  1.
表夹杆 1 Q235
  1.
表夹 2 铝合金
  1.
夹紧螺钉 4 45#
  1.
弹性垫圈 1 45#
  1.
厚螺母 1 标准件
  1.
空心试验螺栓 1 45#
  1.
小螺杆 1 45#
  1.
下联接板 1 Q235
  1.
上联接板 1 Q235
  1.
M6×35(发黑) 8 标准件
  1.
M10×30(发黑) 4 标准件
  1.
M6×15(发黑) 9 标准件
  1.
M6×20(发黑) 4 标准件
  1.
M12×20(发黑) 4 标准件
  1.
M8×20(镀白锌) 2 标准件
  1.
M8×10(镀白锌) 1 标准件
  1.
M8×40(发黑) 4 标准件
  1.
M8×25(发黑) 4 标准件
  1.
J110ZYT152-PX25-A3 1 博山新微电机
  1.
φ10 2 标准件
  1.
M12 10 标准件
  1.
d=12、D=250 1 五金件
  1.
量程:0-10MM 2 标准件
  1.
0-500KG 1 外购件
  1.
SPZ型(带长L=675) 1 外购件
  1.
型号6205 2 标准件
  1.
型号6200 2 标准件
  1.
十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个 1套 外购件
  1.
应变片及接线端 各11 外购件
  1.
  1 中人教仪
  1.
单片机 1 中人教仪
  1.
  1 外购件
  1.
  1 中人教仪
  1.
  1 中人教仪


功能简介

现代各类机械中,广泛应用螺栓进行联接,如何计算和测量螺栓受力情况及静、动态特性参数,是工程技术人员的一个重要课题。螺栓组联接实训装置是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段,利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备,其设计紧密结合螺栓联接的教学内容,可完成螺栓应力与变形的测试与分析,测量数据稳定、重复性好,是当前理想的基础教学实验设备。


本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/jxyl/343.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2021-06-24 10:35

常见问题:

1、如果我要购买螺栓组实验台、螺栓组联接实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的螺栓组实验台、螺栓组联接实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开螺栓组实验台、螺栓组联接实训装置的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
