平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验台
  • 平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验台

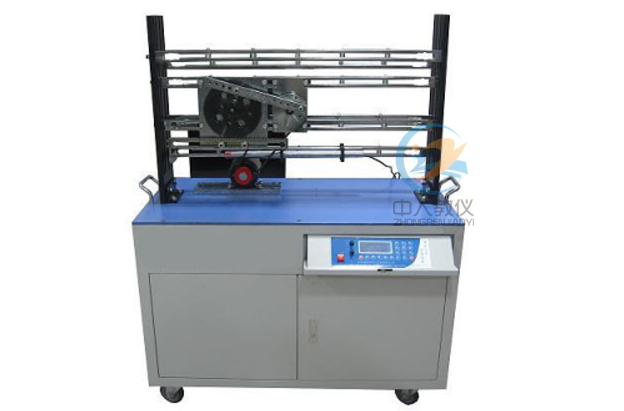

平面机构设计及运动组合实验台

平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验台初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;咨询热线131228913 ...

订购热线:021-66581511

中人教仪厂是专业生产平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验及配件的厂家,生产的平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:平面机构设计及运动组合实验台
ZRJX-PK平面机构设计及运动组合实验台

一、 主要技术参数:

1、直流电机功率:125W;
2、工作转速:0-200 rpm;
3、光栅角位移传感器一个:GFJ-7-5V/1000P,转速:1000栅/转;
4、直线位移传感器一个:WYDC-200L,量程L=200mm,精度:0.5%;
5、连杆在132-316mm范围内有级可调;安装孔间距:23mm
导杆在220-266mm范围内有级可调;安装孔间距:23mm
摇杆在156-219mm范围内有级可调;安装孔间距:23mm
6、带传动  传动比为1:1.5;
7、链传动  传动比为1:1;
8、齿轮有三种:m=2  Z1=25  Z2=75  Z3=100
9、外形尺寸: 1140×600×1360mm;
10、重量:85k
平面机构设计及运动组合实验台,平面多杆机构及凸轮组合实验台

二、并提供以下19种拼装方案:

(1).曲柄摇杆机构                  ( 2).曲柄导杆摇杆机构
(3).曲柄对心滑块机构              ( 4) .曲柄偏心滑块机构
(5).曲柄导杆对心滑块机构        (6) 曲柄导杆偏心滑块机构
(7).凸轮机构                      (8)槽轮机构
( 9).齿轮-曲柄摇杆-棘轮机构       (10).链-齿轮传动
( 11).曲柄摇杆-齿轮齿条机构       (12).不完全齿轮机构
( 13).齿轮-曲柄摇杆机构           (14).齿轮-曲柄导杆对心滑块机构
(15)齿轮-曲柄导杆偏心滑块机构    (16).齿轮-曲柄滑块(牛头刨床)机构
(17.)齿轮-导杆摇杆机构            (18)插齿机机构
(19)曲柄摇杆滑块机构

三、实验内容:

1、机构系统创新拼装设计实验:可灵活拼装18种以上各种平面传动机构,拼装的机构能保证配合精度,运动灵活,无卡滞和干涉现象;
2、基本平面机构运动参数可视化分析实验:可检测各种平面机构活动构件的位移、速度和加速度,并通过计算机显示运动曲线;通过对构件运动曲线的分析可了解机构运动规律及机构运动状况,进而对机构进行重新设计与装配调整;
3、课外活动中的机构创新实验:利用该机械平台使用者可自行设计增添构件拼装新的机构。

四、性能特点:

1、平面多杆机构及凸轮组合实验台可检测任意机构活动构件的运动规律和进行机构分析;
2、可利用实验台配套软件对杆机构及凸轮机构进行虚拟设计和运动曲线模拟;
3、测试系统采用先进的单片机测试方式,以串口通讯,测试数据精度高、速度快、性能稳定;
4、在机械及软件结构设计时考虑到了开放性的特点,为用户增添新的功能提供了方便。
5、本实验台的电机调速可通过软件控制调节,无须手动调节显示面板采用液晶显示,相关运动曲线,参数均可在液晶面板上显示,数据稳定,操作方便。

五、检测控制系统及教学分析软件内容和特点:

1、检测控制系统以51系列单片机组为核心,配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;
2、该实验台教学分析软件以Vb为开发平台,包括实验内容介绍、实验录像、运动参数可视化分析、实验结果分析等内容;可对四杆机构、曲柄摇杆、曲柄滑块、曲柄导杆摇杆、曲柄导杆滑块上进行虚拟机构设计(参数可以通过对话框输入),并对连杆上的点的运动轨迹进行分析以及虚拟运动;凸轮机构有八种不同种类的凸轮,可转动,并可改变基圆半径、升程角、磙子半径;还有槽轮机构、棘轮机构等。
3、可以实时显示运动参数的实时变化曲线;曲线可打印,并采集的数据可生成EXCEL表格并可打印。
4、可对杆机构和凸轮机构进行虚拟设计和运动仿真;


本文链接:http://www.zhongrenkj.comhttp://www.zhongrenkj.com/jxyl/523.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2021-08-18 14:47
