恒压供水系统点检排故实训装置模型,恒压供水实训模型
  • 恒压供水系统点检排故实训装置模型,恒压供水实训模型

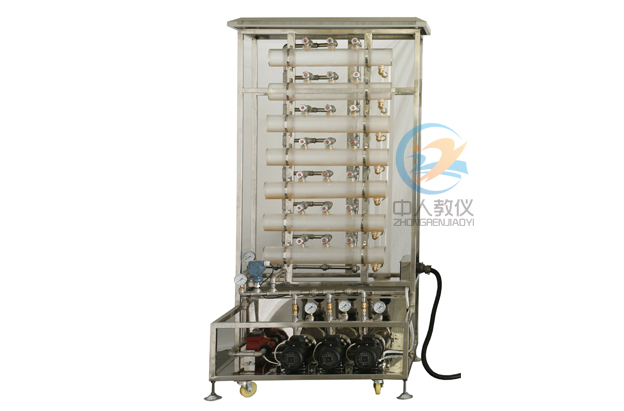

恒压供水系统点检排故实训装置模型

恒压供水系统点检排故实训装置模型,恒压供水实训模型是钢铁生产工业水循环系统的一个模拟仿真实训装置,水系统的压力及流量调节等控制要求,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产恒压供水系统点检排故实训装置模型,恒压供水实训模型及配件的厂家,生产的恒压供水系统点检排故实训装置模型,恒压供水实训模型品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:恒压供水系统点检排故实训装置模型
ZRPLM-89恒压供水系统点检排故实训装置模型

一、产品概述

恒压供水实训模型是钢铁生产工业水循环系统的一个模拟仿真实训装置,必须通过组合相应的电气自动化实训装置进行工作。可以完成钢铁生产水系统的压力及流量调节等控制要求。装置可以为电气设备点检员提供恒压供水系统的主要电气设备的安装、调试、点检、检修等实训环境。
恒压供水系统点检排故实训装置模型,恒压供水实训模型

二、技术性能

1. 输入电源:三相四线(或五线)~380V±10%  50Hz
2. 功    耗:1.2kVA
3. 工作环境:环境温度:-10~50℃;相对湿度:10~90%RH(无结露); 避免强腐蚀气体。
4. 外形尺寸:900mm×760mm×1960mm
5. 流体介质:自来水
6. 压力信号:静态精度±0.5%FS
7. 液位信号:静态精度±0.5%FS
8. 流量信号:测量精度±0.5%FS

三、实训功能

1. 能够根据不同的工艺要求,通过PLC程序编制及变频器参数设置和外部接线操作,实现功能模拟运行。
2. 接线方式快捷安全,所有接线采用快速插接。
3. 具有多种物理量调节控制,包括压力、流量、液位调节控制。
4. 能够随机产生故障点,减少人为干扰
故障点包括:压力、流量、液位检测元件的线路断线故障、信号输出故障等;电磁阀执行元件的线路故障;三相磁力驱动泵电源断电故障、缺相故障等;变频器参数设置、PID调节器设置和外部接线等。

四、主要配置与参数

序号 部件名称 型号/规格 数量 备注
1 对象框架 采用304镜面不锈钢方管焊接而成,美观大方,坚固耐用。 1套
2 智能设排故人机操作箱 该操作箱装有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘,可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作
考核系统功能特点如下:
(1) 由液晶显示屏、触摸式键盘和主控板组成智能型考核系统的硬件
(2) 能实现设备的自动检测和识别
(3) 能在线对实训台进行故障设置和排除,并统计故障点的误排次数
(4) 能对试卷自动保存,掉电不丢失,避免重复出题
(5) 对每个考生的学号、班级、答题结果、每个故障的误排次数、考试时间、报警记录自动保存,并在提交后发送给计算机进行评分
(6) 具有日历、时钟功能
(7) 具有倒计时功能
(8) 具有发卷功能
(9) 具有提交功能
(10) 具有误操作报警记录功能
(11) 装置电源智能控制
(12) 可以进行考核台的编号设置与个人登陆密码设置
1套
3 蓄水池 采用1.5mm厚的304镜面不锈钢板焊接而成,顶部盖有带防尘网的水箱盖,防止尘土及杂物落入水箱,蓄水池内部有两个椭圆形塑料过滤网罩,以防此杂物进入水泵和管道。 1个
4 液位水槽 采用淡蓝色优质有机玻璃,水槽底板厚度35mm,水槽外壁厚度8mm,不但坚实耐用,而且透明度高,便于直接观察液位的变化和记录结果。水槽设计为三槽结构,分别为缓冲槽、工作槽和出水槽,进水时水管的水先流入缓冲槽,出水时工作槽的水经过带燕尾槽的隔板流入出水槽,这样经过缓冲和线性化的处理,工作槽的液位较为稳定,便于观察。 1个
5 水泵 本装置采用不锈钢磁力驱动泵,型号为20CQ-12P,额定流量50L/min,额定扬程12米,供电电源为三相380VAC变频,额定功率370W,转速2800r/min。泵体完全采用不锈钢材料,以防止生锈,使用寿命长。 3台
6 流量计 采用涡轮流量计来对管道流量进行检测。它的优点是测量精度高,反应快。采用标准二线制传输方式,工作时需提供24V直流电源。公称通径:DN15;流量范围:0.6~4.0m3/h;精度:0.5%;输出:4~20mADC。 1个
7 压力变送器 采用工业用的扩散硅压力变送器,带不锈钢隔离膜片,同时采用信号隔离技术,对传感器温度漂移跟随补偿。采用标准二线制传输方式,工作时需提供24V直流电源。量程:0-150KPa;精度:±0.5%FS;输出:4~20mA;安装螺纹:G1/2";出线形式:铸铝外壳标准接头。 2个
8 液位变送器 采用工业用的扩散硅液位变送器,带不锈钢隔离膜片,同时采用信号隔离技术,对传感器温度漂移跟随补偿。采用标准二线制传输方式,工作时需提供24V直流电源。量程:0-5KPa;精度:±0.5%FS;输出:4~20mA;安装螺纹:G1/2";出线形式:铸铝外壳标准接头。 1个
9 电磁阀 采用常闭式电磁阀,阀体材质:锻铜;压力:0~10Kg/cm2;流量通径:Φ16mm;连接:螺纹G3/4";工作温度:-5~80℃;工作电源:AC220V。 3只
10 止回阀 采用黄铜立式止回阀 3只
11 球阀 采用6分不锈钢球阀 7只
12 脚轮 3"万向脚轮 4只
13 管道 敷塑不锈钢复合管 1套
14 管接头 采用卡箍式管接头 1套
