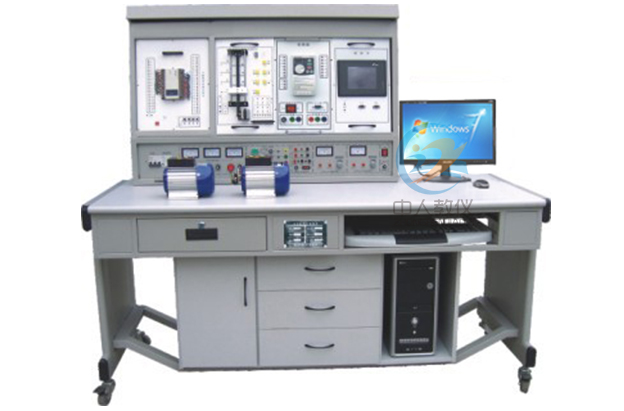

ZRPLX-100 PLC、伺服驱动、步进驱动、变频调速、触摸屏综合实训装置
本装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、步进电机实训装置、伺服电机实训装置、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，步时电机应用实训，伺服电机控制实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
一、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软件截止保护功能，确保设备和人身安全。
二、技术性能
1、输入电压：三相四线制～380V±10% 50Hz2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、装置配备
（一）电源、信号源、仪器控制屏控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实训提供交流电源、直流电源、信号源、测试仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）三相四线电源输出，具有单片机全程监控短路或过载软载止保护功能。具有短路、过载、告警功能，故障排除复位后才能启动工作电源。
（4）装有～220V输出安全插座，为外部仪器提供安全工作电源。
2、直流电源
（1）一路直流0-30V连续可调直流电源、内置式继电器自动换档，多圈电位器连续调节，具有预设式限流保护功能，最大电流2A。
（2）提供±12V、+5V、+24V直流稳压电源，均有短路保护功能。
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路，短路保护功能。
3、函数信号发生器：输出正弦波、三角波、短形波。
（1）频率范围：5Hz到550KHz，分五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实训组件
1、PLC实训组件
配置西门子s7-200smt主机，24输入/16输出，EMDP01通讯模块，EM AM03模拟量模块（2路输入，1路输出），西门子通讯编程电缆及输出转接口、开关等。
2、PLC实训模拟挂箱
| 序号 | 编号 | 控制对象实训模块 | 实训教学目标 |
| 1 | SX1 | 抢答器/音乐喷泉 | 通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
| 2 | SX2 | 装配流水线/十字路口交通灯 | 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
| 3 | SX3 | 水塔水位/天塔之光 | 通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
| 4 | SX4 | 自动送料装车/四节传送带 | 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
| 5 | SX5 | 多种液体混合装置 | 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
| 6 | SX6 | 自动售货机 | 通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
| 7 | SX7 | 自控轧钢机/邮件分拣机 | 通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
| 8 | SX8 | 机械手控制/自控成型机 | 通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
| 9 | SX9 | 加工中心 | 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
| 10 | SX10 | 四层电梯 | 通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
| 11 | SX11 |
步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 |
通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
| 12 | SX12 | 自动洗衣机/电镀生产线 | 通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。 |
配置西门子mm440变频器。
4、触摸屏实训挂箱：
规格为5.7英寸，256色，了解工业触摸屏的功能及使用方法，掌握PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
5、网孔板及器件：
规格为420mm×600mm，在网孔板上学会电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。
6、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
7、力控工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、交流伺服电机一台：功率600W，绝缘等级B级。
9、交流电机一台，380V Y/△接法
四、实训项目
（一）PLC基本技能实训1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
（二）PLC模拟控制应用实训
1.数码显示控制
2.抢答器控制
3.天塔之光控制
4.音乐喷泉控制
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12全自动洗衣机控制
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制
18.三层电梯控制
19.四层电梯控制
20.加工中心控制
（三）PLC高级技能实训（设计、安装、调试及检修）
1.三相电机点动控制线路
2.三相电机自锁控制线路
3.三相电机正反转控制线路
4.三相电机Y/△启动控制线路
5.三相电机顺序启动电气控制线路
6. C620车床的电气控制线路
（四）PLC、变频器、触摸屏综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量(电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段速
13.基于PLC模拟量控制变频开环调速
14.基于PLC通信方式的变频器开环调速
15.基于PLC通信方式的速度闭环控制
16.基于PLC模拟量方式的变频器闭环调速
17.变频器恒压供水系统的模拟
18.基于触摸屏控制方式的基本指令编程练习
19.基于触摸屏控制方式的LED控制
20.基于触摸屏控制方式的温度PID控制
21.PLC、触摸屏与变频器通信控制
22.基于组态的现场总线网络通信技术
（五）PLC控制交流伺服电机实训
配置清单：
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 电源、信号源、仪器控制屏 | 台 | 1 | |
| 2 | 实训考核桌 | 张 | 1 | |
| 3 | PLC及变频器挂箱 | 套 | 1 | 抢答器挂箱 |
| 音乐喷泉挂箱 | ||||
| 装配流水线挂箱 | ||||
| 十字交通灯挂箱 | ||||
| 水塔水位挂箱 | ||||
| 天塔之光挂箱 | ||||
| 自动送料挂箱 | ||||
| 四节传送带挂箱 | ||||
| 多种液体混合装置挂箱 | ||||
| 自动售货机挂箱 | ||||
| 自控轧钢机挂箱 | ||||
| 邮件分拣机挂箱 | ||||
| 机械手控制挂箱 | ||||
| 自控成型机挂箱 | ||||
| 加工中心挂箱 | ||||
| 四层电梯挂箱 | ||||
| 自动洗衣机挂箱 | ||||
| 电镀生产线挂箱 | ||||
| 基础挂箱 | ||||
| PLC挂箱 | ||||
| 变频器实验挂箱 | ||||
| 4 | EMDP01通讯模块 | 个 | 1 | |
| 5 | EM AM03模拟量模块 | 个 | 1 | |
| 6 | 触摸屏实训挂箱 | 块 | 1 | 彩屏，5.7英寸，昆仑通态 |
| 7 | 电机导轨及光码盘测速系统 | 套 | 1 | 含旋转编码器及转速表系统一套，导轨1幅， |
| 8 | 交流伺服电机 | 台 | 1 | |
| 9 | 三相交流电机 | 台 | 1 | |
| 10 | 网孔板及器件 | 套 | 1 | 网孔板1块，交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。 |
| 11 | PLC工控组态软件 | 套 | 1 | |
| 12 | PLC编程软件 | 套 | 1 | |
| 14 | 实验说明书 | 套 | 1 | 指导学生实训 |
| 15 | 设备线缆 | 条 | 1 | PLC通讯线缆 |
| 条 | 1 | PC/触摸屏 通讯线 | ||
| 条 | 1 | PLC/触摸屏 通讯线 | ||
| 条 | 1 | 50P排线 | ||
| 条 | 40 | 红色Ф2自锁线（100CM） | ||
| 条 | 2 | 黑色Ф2自锁线（100CM） | ||
| 条 | 10 | 黄色Ф2自锁线（30CM） |
