冷库系统综合实训装置,一机一库实验系统
  • 冷库系统综合实训装置,一机一库实验系统

冷库系统综合实训装置

冷库系统综合实训装置,一机一库实验系统集冷库制冷系统、电气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,咨询热线13122891392 ...

订购热线:021-66581511

所属目录冷库教学设备(2)

中人教仪厂是专业生产冷库系统综合实训装置,一机一库实验系统及配件的厂家,生产的冷库系统综合实训装置,一机一库实验系统品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:冷库系统综合实训装置
ZRLR-LKS冷库系统综合实训装置

一、概 述

一机一库实验系统是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。
冷库系统综合实训装置,一机一库实验系统

二、装置特点

1. 综合性强:整套装置集冷库制冷系统、电气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,满足对实训的要求
2. 直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件
3. 实训性强:台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作
4. 安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护

三、技术性能

1. 输入电源:三相四线(或三相五线)~380V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 装置容量:<7kVA
4. 制冷剂:R22
5. 制冷量:5.3kW
6. 重 量:300kg
7. 外形尺寸(大约):400cm×200cm×200cm

四、实训装置的基本配置及功能

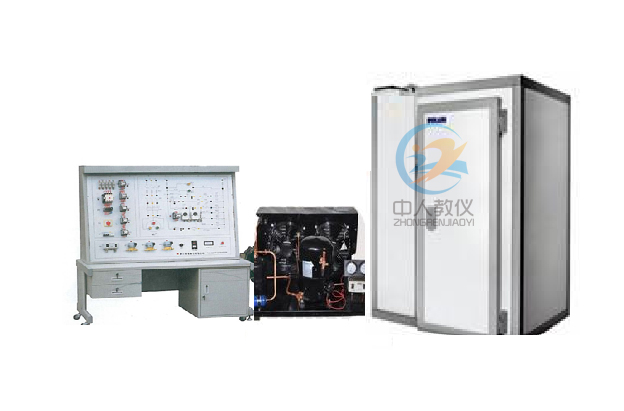

实训装置主要由控制屏、实训桌、风冷制冷机组及拼装式冷库等组成
1.电源控制部分
交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,通过切换开关可指示输入电网电压值
2.测量仪表
· 指针式电压表:0~450V,精度2.5级
· 真空压力表:-0.1~1.5MPa
· 真空压力表:-0.1~3.5MPa
· 数显温度表:采用PT100传感器,测量范围-50~+150℃
3.冷库库电气控制考核板
面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。
4. 冷库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图,配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库)
5.故障设置箱
内设钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
6.风冷制冷机组
包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)、手阀等构成。
7.拼装式冷库
库体采用装配式冷库,库体尺寸为100×100×220cm.(-10℃以上),设有滑动库门后1扇。内部装有吊顶式冷风机、化霜加热丝等,冷库外面留有出水口。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定

五、实训项目

1. 冷库库系统的认识
2. 冷库电气控制系统的运行实训
3. 冷库制冷系统工况调试及保护技术
4. 冷库气故障的设置和检测实训
