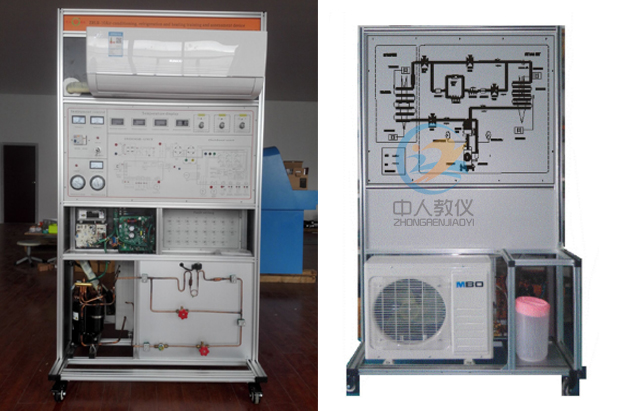

ZRLR-10变频空调实训考核装置

一、概 述

变频空调实验装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。法

二、特 点

1. 设备由铝合金活动框架、电源台、实验仪器组等构成。前面板上丝印制完整的电气控制原理图,实验室台后印制有制冷管路原理图,变频电路全部移动到时实验台下,有机玻璃可左右移动,方便学生测量和观察。制冷管路上设置有手动阀门,和电磁故障阀门,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电。
2.变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
3.装置直观展示了变频空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个变频空调系统的实时工作状态一目了然;主面板中间印有电气控制系统原理图测试点,并设有相应故障;,屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态
4.实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作
5.设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

三、技术参数

1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<1.5kVA
3.外形尺寸:1060cm×68cm×162cm
4.制冷剂类型:410

四、设备配置功能

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1.实训台:铝合金双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。,。装置背面可观察制冷系统管路的结构,前,用于模拟空调机机电气故障排除和设置。
2.设有故障设置故障单元,老师可在设置单元 内设置几十个故障。
3 . 故障排除,当老师设置好故障后,学生可分析故障,检测出故障的发生单元和位置,也可通过数据分析系统自动测试来测出故障的发生单元并排除故障。
4.空调整机单元1套:包括热泵型分体空调所必需的一些部件,如蒸发器、冷凝器、压缩机、四通阀等,管路中还设有控制阀等实训所必需的部件
5.交流电源控制单元:单相三线220V交流电源供电,交流电压表1只, 测量范围0~250V,用于监测电网电压;交流电流表1只,测量范围0~5A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制
6.制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~1.5MPa、-0.1~3.5MPa,可显示系统工作时低压侧和高压侧的压力
7. 温度检测单元:提供4只温度表,,三位半数显,分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
8. 模拟故障设置:模拟故障设置多元化,制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵;电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。

五、装置的配置清单:

序号 名称 主要技术指标 数量 单位
1 变频热泵式分体空调制冷系统实训考核装置   1
2 变频热泵式分体空调系统流程板   1
3 变频热泵式分体空调智能化考核系统   1
4 温度表 XMZF(H)-600
数显
4
5 压力表 MF-35
指针式
2
6 电压表 NF300、数显 1
7 电流表 NF300、数显 1
8 电磁阀          FDF8 2
9 储液罐           -S-CYG 1
10 变频热泵式分体空调教学软件            热泵式分体空调制冷状态系统流程动画演示、. 热泵式分体空调制热状态系统流程动画演示、四通换向阀结构及工作原理动画演示、压缩机结构及工作原理动画演示、空调控制电路工作原理动画演示、整流稳压电路工作原理动画演示、涡旋式压缩机工作原理动画演示、制冷系统结构组成及说明动态演示。 1
 六、实训项目
1.初级技工基本技能实训
2.制冷系统专用工具的基本操作
3.制冷系统管件焊接
4.制冷系统的检漏
5.制冷系统的抽真空与充注制冷剂R22
6.中级技能实训(设计、安装、调试及检修
7.KFR-23型空调主控板电路原理
8.空调电器元件的测量及系统运行
9.KFR-23型空调器故障与分析
10.空调检测与故障分析
11.变频空调电器元件的测量及系统运行
12.变频空调的故障与分析
13.N2线圈:模拟变压器T的副边N2开路,整机不工作
14.桥式整流桥堆:模拟桥式整流桥环+12V无输出,整机不工作
15.7805稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作
16.红外接收管1脚:模拟红外接收管无电源输入,不能遥控
17.X105温度传感器电阻:模拟室内环境温度很高,可制冷不能制热
18.IC1的P13脚:模拟IC1的P13无信号输出
IC1的P12脚:模拟IC1的P12无信号输出
19.继电器RY4线圈:模拟继电器RY4线圈坏,辅助不起作用
20.继电器RY2线圈:模拟继电器RY2线圈坏,室外风机不转
21.继电器RY7线圈:模拟继电器RY7线圈坏,室内风机低速时风机不转
22.继电器RY6线圈:模拟继电器RY6线圈坏,室内风机中速时风机不转
23.继电器RY5线圈:模拟继电器RY5线圈坏,室内风机高速时风机不转.断开24.RY1线圈:模拟继电器RY1线圈坏,压缩机不工作
25.继电器RY3线圈:模拟继电器RY3线圈坏,电磁四通阀不工作
26.继电器工作指示灯:7个继电器的工作电源指示灯不亮
