一机二库系统综合实训装置,一机两库模拟实验设备
  • 一机二库系统综合实训装置,一机两库模拟实验设备

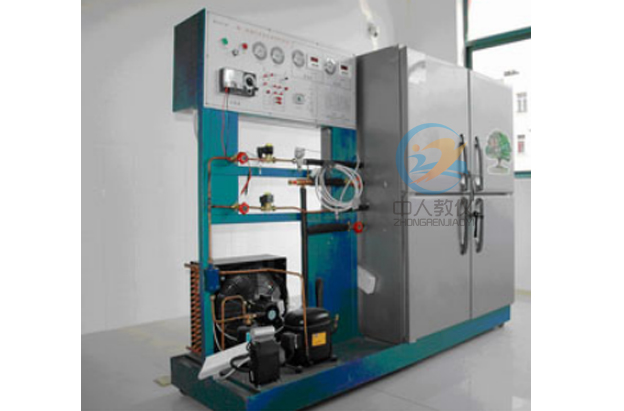

一机二库系统综合实训装置

一机二库系统综合实训装置,一机两库模拟实验设备制冷和空调设备运用与维修等专业的《制冷空调机器设备》《冷库制冷工艺》,咨询热线13122891392 ...

订购热线:021-66581511

所属目录冷库教学设备(3)

中人教仪厂是专业生产一机二库系统综合实训装置,一机两库模拟实验设备_制冷及配件的厂家,生产的一机二库系统综合实训装置,一机两库模拟实验设备_制冷品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:一机二库系统综合实训装置
ZRJYD-03D一机二库系统综合实训装置
一机两库模拟实验设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,按照职业学校的教学和实训要求研制和开发的产品。
该一机两库模拟实验设备适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。
 一机二库系统综合实训装置,一机两库模拟实验设备

一、装置特点

1.综合性强:一机两库模拟实验设备实中装置集一机两库制冷系统、电气控制系统及故障系统于一体,系统真实完整,结构清晰、紧凑,满足对实训的要求
2.直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件;
3.实训性强:台体设有故障装置,可实现电气控制故障设置,有利于开展技能鉴定、考核工作;
4.安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。

二、技术性能:

1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~ 40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<7kVA
4.制冷剂:R22
5.制冷量:5.3kW
6.重 量:300kg
7.外形尺寸:180cm×80cm×180cm

三、基本配置及功能:

实训装置主要由控制屏、实训桌、风冷制冷机组及冷库等组成。
1.电源控制部分
交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。
2.测量仪表
(1)指针式电压表:0~450V,精度2.5级
(2)真空压力表:-0.1~1.5MPa
(3)真空压力表:-0.1~3.5MPa
(4)数显温度表:采用PT100传感器,测量范围-50~ 150℃
3.一机两库电气控制考核板
面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。
4.一机两库制冷系统流程板
面板上印有真实的一机两库库制冷系统系统流程图,配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库)
5.故障设置箱
配备一扇带锁小门,内设10个钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
6.风冷制冷机组
包含1匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、止回阀(单相阀)、4只手阀等构成。
7. 冷冻冷藏双温冷库库体
采用优质不锈钢板做骨架,经过机械加工成型,隔层置保温防火发泡料,整机既坚固耐用,又美观大方。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置,库体尺寸为1000×500×1600(mm)。
8.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定
9、工具
弯管器/旋片式真空泵/双表修理阀/数字万用表/数字式钳形电流表

四、实训项目

1. 一机两库系统的认识
2. 一机两库电气控制系统的运行实训
3. 一机两库制冷系统工况调试及保护技术
4. 一机两库电气故障的设置和检测实训
5. 制冷系统维修专用工具的基本操作
6. 系统管道焊接
7. 制冷系统维修基本工艺
8. 制冷技术实训
9. 冷柜电气控制系统连接及调试实训


本文链接:http://www.zhongrenkj.com/product/1034.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-08-02 10:55

常见问题:

1、如果我要购买一机二库系统综合实训装置、一机两库模拟实验设备_制冷,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的一机二库系统综合实训装置、一机两库模拟实验设备_制冷是否能开17%增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具17%增值税专用发票,如果您需要开一机二库系统综合实训装置、一机两库模拟实验设备_制冷的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
