物联网实训教学平台,物联网应用开发设计实验台
  • 物联网实训教学平台,物联网应用开发设计实验台

物联网实训教学平台

物联网实训教学平台,物联网应用开发设计实验台包括7个部分,分别为安防/门禁实训区、家居电源实训区、智能交通实训区等,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产物联网实训教学平台,物联网应用开发设计实验台及配件的厂家,生产的物联网实训教学平台,物联网应用开发设计实验台品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:物联网实训教学平台

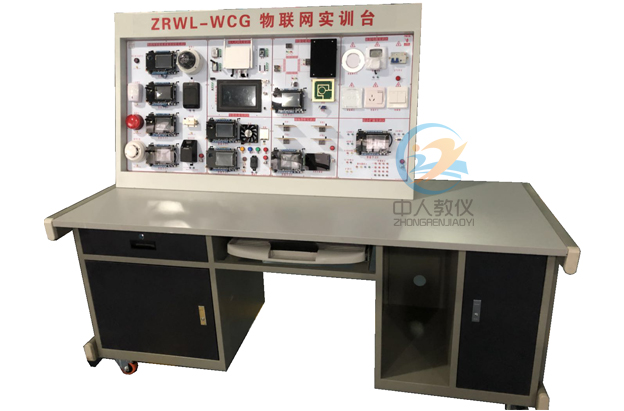

ZRWL-WCG物联网实训教学平台
物联网应用开发设计实验台集无线ZigBee、Bluetooth、Wifi、RFID等通信技术于一体,采用强大的Cortex-A9(搭配Android4.4.2操作系统)嵌入式处理器作为智能终端,配合多种传感器模块,提供丰富的实验例程,便于物联网无线网络、传感器网络、RFID技术、嵌入式系统、等多种物联网课程等的学习。
实训平台包括7个部分,分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区。采用Cortex-A9、Cortex M3、8051等控制器,配备高精度温湿度、光照、可燃气体、雨滴、人体感应、振动、高频读写器、超高频读写器等传感器模块,通过标准接口与通信节点建立连接,实现传感器数据的快速采集和通信,加深学生对物联网各个行业(农业、家居、货柜、交通)系统的了解,熟悉物联网发展的最新技术,满足物联网实验室基础教学课程支撑。
实训台采用金属结构,工业级传感执行器直接面向实际应用,注重于实践动手能力的培养。
物联网实训教学平台,物联网应用开发设计实验台

功能布局

实训平台包括7个部分,分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区;加深学生对智能家居、智慧农业、仓储管理、智能交通等各个行业的认识,熟悉物联网的最新技术,满足物联网实验室基础教学及实训课程支撑。

传输协议

支持多种无线传输方式(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3数据采集/控制点,搭配灵活方便。

涉及课程

包含无线传感网、ZigBee无线通信、Wi-Fi无线网络、IPv6无线网络、蓝牙无线通信、433无线通信、RFID射频识别、Android移动开发、嵌入式开发、传感器技术、执行控制技术。为学生学习物联网知识点提供良好的实验实训平台。

延伸拓展

预留CAN、485、4-20mA、0-10V、串口、继电器、电源等接口,选配不同的模块,进行不同知识点教学,亦方便学生根据实际需求自由扩展;平台具有丰富的动手操作性能,每个模块都有接口通过端子引到面板上,学生可以手动连接各个模块设计控制回路。

规格参数

本实训台采用金属结构, 尺寸(长*宽*高): 约136cm*30cm*70cm,重量:<50Kg,外形:采用箱体整体呈直角梯形体,输入电源:AC 220V 50Hz。另配套实验台木质桌体,带电脑主机柜、显示器工位,尺寸(长*宽*高): 约200cm*60cm*75cm。

详细模块介绍

工业级传感器、执行器直接面向实际应用,注重于实践动手能力的培养。通过本教学实训系统,学生可加深对物联网各个行业(农业、家居、货柜、交通)系统的了解,熟悉物联网技术发展的最新技术。可深入学习嵌入式ARM技术的硬件组成、操作系统及图形用户界面的移植、应用程序开发等技术;也可针对ZIGBEE技术、蓝牙4.0技术、WIFI技术等无线传感技术进行学习和了解;也可进行各种RFID技术、传感技术的学习。
1、嵌入式家居电源实训区
模块介绍:家居电源实训区构建了一个较为完整的智能家居电源控制实训环境,采用空气开关、智能电表、调光灯、调光面板、开关插座等商业级模块,辅以ZigBee、WiFi、蓝牙等无线通信技术,将之智能化改造,展现智能家居核心的智能节点的技术,既可用于家庭设备的无线自动控制,也可用于家庭通信、家庭安全防范,组建智能家居控制系统。
2、嵌入式安防/门禁实训区
模块介绍:嵌入式物联网智能家居安防/门禁实训区实现家居安防与报警、远程监控等功能。
通过ZigBee协调器和传感控制节点组成无线网络,实现燃气与烟雾监测、入侵探测、RFID/指纹门禁等功能,并将采集到的数据传输到嵌入式网关,对模拟的家电设备进行控制功能。
3、嵌入式智能交通实训区
模块介绍:本实训区对现实应用中智能交通的技术和场景进行了模拟。利用12个LED模拟十字路口交通灯及4个两位数码管显示东南西北向当前相位倒计时,实现对现场交通管理的信息化。通过RFID射频识别系统完成ETC收费闸机的场景演示。系统自动感应车载RFID电子标签,完成车辆信息识别,并自动控制入库闸机抬杆放行。
4、模块名称:嵌入式智能农业实训区
模块介绍:实时远程获取温室内部的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度、雨水等, 通过模型分析,可以自动控制温室风机、加温补光等设备;同时,该系统还可以通过手机、PDA、计算机等信息终端向管理者推送实时监测信息、报警信息,实现温室大棚信息化、智能化远程管理。
5、模块名称:嵌入式商场货柜实训区
模块介绍:本实训区对现实应用中的商场货柜的技术和工作流程进行模拟,利用RFID设备实现对现场业务管理的信息化。每个货位都有RFID读写天线,可以读取商品的详细信息。所有的商品通过RFID技术进行管理,配合智能货柜管理软件,可以实现入库、出库、盘库、移库的信息化。商场货柜实训区包含了RFID智能货架,它由M3智能节点、货架多路高频读写器和若干平板天线组成,货架内嵌的平板天线水平放置,每层货架放置一组数码管显示模块,用于显示当前该层货架商品的价格。将模拟商品底部贴上RFID标签,平放于货架的天线上,可读取到商品信息。
6、模块名称:嵌入式网关实训区
模块介绍:嵌入式网关实训区集成了智能网关、无线路由器、ZigBee协调器、WiFi协调器、蓝牙协调器、IPv6协调器等模块,完成环境数据采集和控制实验,组网实验。智能网关采用主流的Samsung Cortex-A9处理器,网关将处理器的所有应用接口全部引出,配套实验教程,支持对网关进行深度的嵌入式学习和开发。网关可以搭载Zigbee、433、蓝牙、WiFi等模块,采用统一24pin接口,是实现所有信息的汇聚处理平台,嵌入式网关提供智能温室大棚、智能家居、智能交通、智能仓储货架等管理软件。
7、模块名称:综合扩展实训区
模块介绍:综合扩展实训区预留了CAN、485、4-20mA、0-10V、串口、继电器、电源等接口,支持外接传感器,方便用户根据实际需求自由扩展功能。另外M3智能节点模块默认配置有无线收音和语音识别功能,既可通过按键切换,又可以通过Android端应用程序,利用Zigbee/蓝牙/WiFi来切换,实现收音机播放及各种场景模式联动。
8、软件技术
本实训平台管理软件以应用为主导,涵盖智能家居、智能农业、智能货柜、智能交通4种典型行业应用;通过对物联网行业应用的模拟,加强学生对物联网的感知和理解,使学生在实际动手操作和理解相关原理之后能够选取其中部分组合开发兴趣或者创新实验。
Android应用开发:Zigbee\WIFI\蓝牙\IPv6无线传感器网络模块,对传感器节点的数据采集。包括提供数据列表视图,曲线视图,Android系统下对控制器节点的控制。以及传感器与控制器的关联应用。
手机及其他终端访问:Android后台支持C/S、B/S架构,提供服务器端与手机客户端的应用程序,手机端演示程序,查看和控制功能。
实训台配备7寸TFT液晶彩色触摸屏,支持Zigbee、PLCBUS、485总线、433/315、GSM/CDMA等通讯协议,并支持多通道远程访问,电话/短信报警。可通过触摸屏实现家中灯光、安防、窗帘、电器、场景的控制。配合远程客户端软件和PDA遥控器,还可实现本地遥控和远程控制。

部分实训项目资源

实验1 CC2530 GPIO实验
实验2 CC2530 UART串口实验
实验3 CC2530定时器实验
实验4 CC2530 AD转换实验
实验5 CC2530外部中断实验
实验6 CC2530睡眠定时器唤醒实验
实验7 TI Z-Stack协议栈代码介绍
实验8 Z-Stack简单无线收发实验
实验9 Z-Stack点对点通信实验
实验10 Z-Stack树状网实验
实验11 Z-Stack广播通信实验
实验12 Z-Stack MESH网实验
实验13 Z-Stack星状网实验
实验14 STM32 GPIO实验
实验15 STM32 定时器实验
实验17 STM32 RS485通信实验
实验17 STM32外部中断实验
实验18 STM32 FLASH存取实验
实验19 STM32 UART串口实验
实验20 STM32 SDIO实验
实验21 STM32 AD转换实验
实验22 STM32 液晶屏驱动实验
实验23 STM32 CAN通信实验
实验24 ISO14443标签寻卡操作实验
实验25 ISO14443标签密码下载实验
实验26 ISO14443标签密码修改实验
实验27 ISO14443标签数据读写实验
实验28 ISO14443 TYPEB读取身份证卡号实验
实验29 漫反射光电开关传感器实验
实验30 风扇控制实验
实验31 人体感应传感器实验
实验32 12V可调灯控制实验
实验33 报警灯实验
实验34 烟雾传感器实验
实验35 火警传感器实验
实验36 4-20mA接口实验
实验37 485门禁读卡器实验
实验38 0-10V接口实验
实验39 电控锁实验
实验40 继电器控制实验
实验41 指纹识别模块实验
实验42 智能电表实验
实验43 光照传感器实验
实验44 智能调光实验
实验45 震动传感器实验
实验46 智能插座实验
实验47 温湿度传感器实验
实验48 雨滴传感器实验
实验49 Android系统编译环境搭建实验
实验50 搭建Android系统应用程序开发环境实验
实验51 Android系统开发环境的搭建实验
实验52 编译ANDROID的启动引导程序UBOOT实验
实验53 ANDROID内核程序linux实验
实验54 编译ANDROID实验
实验55 SD卡烧写Bootloader实验
实验56 菜单(MENU)实验
实验57 SD卡烧写Android系统实验
实验58 ACTIVITY&INTENT实验
实验59 ANDROID HelloWorld应用程序实验
实验60 ADB工具的使用实验
实验61 WIDGET基础控件实验
实验62 LCD设备驱动实验
实验63 对话框(DIALOG)实验
实验64 触摸屏设备驱动实验
实验65 USB HOST设备驱动实验
实验66 按键设备驱动实验
实验67 USB OTG设备驱动实验
实验68 实时时钟设备驱动实验
实验69 SDIO WIFI 设备驱动实验
实验70 音频设备驱动实验
实验71 以太网设备驱动实验
实验72 SD/MMC卡设备驱动实验
实验73 摄像头设备驱动实验
实验74 按键设备驱动实验
实验75 LCD设备驱动实验
实验76 物联网应用之传感器告警设计实验
实验77 物联网应用之可调灯光设计实验
实验78 物联网智能农业应用开发
实验79 物联网智能家居安防综合系统实验
实验80 物联网智能家居环境监控综合系统实验
实验81 物联网智能交通应用开发
实验82 物联网RFID货柜应用开发

技术参数要求

1、Cortex-M3智能无线节点 9组
双MCU设计:无线模块 + Cortex-M3核心
核心MCU采用基于ARM Cortex-M3内核的
32位微控制器STM32F103ZET6。
★3.2寸TFT触摸显示屏,分辨率320*240
可提供良好的人机交互界面
板载功放电路;485、CAN、ADC、IO口、串口接口等。
模块的自由切换:单排双列12pin直插接口,支持zigbee,WIFI,蓝牙等无线模块的自由切换。
配套开发屏黑色玻璃罩及透明有机玻璃上盖
2、ZigBee传输模块 5组
ZigBee无线通信模块MCU:
采用TI 公司的CC2530
传输距离:0-200m
数据通讯接口:RS232
天线接口:50Ω/ IPX转SMA
支持Z-Stack、TinyOS和IPV6
3、WiFi传输模块 2组
工作频率:WIFI 2.412~2.484GHz
核心芯片:RT5350
支持协议:TCP/IP
传输距离:0-200m
数据通讯接口:RS232
天线接口:50Ω/ IPX转SMA
4、蓝牙传输模块 2组
工作频率: 2.4GHz
核心芯片:CC2540
支持协议:Bluetooth 4.0
传输距离:8-30m
数据通讯接口:RS232
天线接口:50Ω/ 印制板天线
5、语音识别/声控扩展模块1套
★配备LD3320语音识别/声控芯片,通过快速而稳定的优化算法,完成非特定人语音识别,不需要用户事先训练和录音,可实现智能家居的声控功能
6、FM收音机扩展模块1套
★配备FM收音机模块TEA5767,内置集成低噪声输入运放,RF AGC自动增益控制,内部集成FM解调器,可直接通过喇叭输出声音信息。
7、安防实训区
★至少包含但不限于漫反射光电开关、高清监控摄像头、红外人体感应、报警灯等。
漫反射光电开关 1个
漫反射光电开关工作电压5VDC,工作电流100mA,有效距离3-80CM,这是一种集发射与接收于一体的光电传感器。检测距离可以根据要求进行调节。该传感器具有探测距离远、受可见光干扰小、易于装配、使用方便等特点,可以广泛应用于机器人避障、流水线计件等众多场合。
高清监控摄像头 1个
摄像头:420线高清监控摄像头
以太网:  RJ-45接口10/100Mbps
协议:HTTP/DHCP/IP/TCP/UDP等
手机浏览:支持iPhone/iPad/Android
无线标准:无线标准IEEE 802.11b/g
码率:802.11g:54Mbps(最大.)
无线安全:4/128位 WEP加密
红外人体感应模块 1个
PIR热释电传感器菲涅尔
电源要求:40mA/DC10-12V
灵敏度:0-7M
防拆开关:A型(常闭)
工作温度:-15--49度,相对湿度5%-95%(无霜)
安装高度:2M(最小)-4M(最大)
探测范围:12m*12m
感应角度:110度
报警灯 1个
工作电压:12V
额定电流:120mA
闪动次数:90/分钟
8、门禁实训区
★至少包含但不限于门禁读卡器、指纹识别(开源模块,拒绝市面上集成的门禁一体机)、电磁锁等。
门禁读卡器 1套
工作频率:13.56Mhz 感应距离:3-7cm
接口:RS485
工作电压:DC5~16V 工作电流:< 50mA
读卡速度:< 0.2秒读卡间隔:< 05秒
电磁锁 1套
工作电压:12V
额定电流:600mA
消耗功率:7.5W
插销伸缩长度:10mm
开锁时间:1S
指纹识别模块 1套
供电电压:DC 3.6~6.0V
工作电流:<120mA
峰值电流:<150mA
指纹图像录入时间:<1.0秒
窗口面积: 14 ╳18 mm
匹配方式:
比对方式(1:1)
搜索方式(1:N)
特征文件:256字节
模板文件:512字节162/枚
安全等级:五级(从低到高:1、2、3、4、5)
认假率(FAR):<0.001% (安全等级为3时)
拒真率(FRR):<1.0% (安全等级为3时)
搜索时间:<1.0秒(1:200时,均值)
上位机接口: UART(TTL逻辑电平)
通讯波特率(UART):(9600╳N)bps
其中N=1~12 (默认值,即)
工作环境:
温度:-20℃-+50℃
相对湿度:40%RH-85%RH (无凝露)
9、网关实训区
网关实训区作为整个实训操作台的嵌入式控制核心,使用Cortex-A9网关,搭配ZigBee、WiFi、蓝牙等无线模块。
嵌入式网关1套
主机箱外形:注塑加工外壳,正面仅有电容触摸屏,不暴露任何电子元器件和电路板,侧面具有实验操作所需的各种接口。
开孔大小:7寸电容屏,分辨率1024×600
★CPU:Cortex-A9内核S5P4418芯片,主频 1.6GHZ
内存:1GB DDR3内存
Flash:8GB EMMC
网络接入:内置WIFI接口、10/100M以太网接口
硬件接口:4路RS232接口、1路USB Device接口、2路USB Host接口、1路SD/MMC接口、1路音频输出接口
通讯模块:ZigBee协调器、WiFi协调器、蓝牙协调器
防护等级:IP65(前面板)
操作系统:Android 4.4.2
软件支持:Flash掉电保护功能;支持JAVA、QT、C#编程开发。
无线路由器1个
传输速率:300M
10、农业环境监控实训区
★至少包含但不限于LED指示灯组、震动传感器、雨滴传感器、光敏传感器、温湿度传感器、直流风扇等。
LED指示灯 1组
四个12V LED指示灯
震动传感器 1个
产品规格:9.0*9.15mm
极宽的震动侦测范围
无方向限制
雨滴传感器 1个
大面积雨滴检测板 5.4*4.0 MM
可调节灵敏度,开关量输出
光敏传感器 1个
灵敏度:8MS反应
阻值:1M
温湿度传感器 1个
工作电压:5V
湿度检测范围:20-90%RH
温度检测范围:-40℃~123.8℃误差±0.5℃
测湿精度为0-100%RH误差±4.5%RH
温度在-10~+85℃的情况下,精度为0.5℃
温湿度检测模配有RS485接口
直流风扇 1个
风扇采用流体轴承
电压:12V
电流:0.09A
11、家用电源实训区
★至少包含但不限于空气开关、智能调光灯、智能调光面板、智能开关插座、智能电表等。
空气开关 1个
交流50-60HZ
额定电压400V
额定电流60A的线路中过载
短路保护功能
智能调光灯 1个
2位电容触摸按键调光灯
通过ZigBee无线智能调光模块控制
智能调光面板 1个
★采用电容式触摸,86型调光面板式
★同时内部自带zigbee模块和电源模块
可实现远程无线调光。
工作频率:2.4GHz
无线速率:250Kbps
无线功率:≤10dBm
智能开关插座 1个
采用86型面板式智能插座
★内部自带zigbee模块和电源模块
可实现远程无线控制智能插座的开关状态。
插座:标准市电3口插座
工作频率:2.4GHz
无线速率:250Kbps
无线功率:≤10dBm
智能电表 1个
采用面板式智能电表86型面板
额定电压:市电220VAC/50Hz
额定电流:16A
计量精度:1级
执行标准:GB2099 GB1002
铜件材料:磷铜
外壳材料:前面板,工程塑料;后盖,PA66
工作温度:-10—60℃;
存储温度:≤85%RH
12、RFID货柜实训区
★至少包含但不限于货架多路高频读写器、平板天线、模拟货架、货品标签、电子价标等。
货架多路高频读写器 1台
13.56M读写器,读写距离不少于3cm;
读卡性能支持: ISO14443A 协议标准、
支持所有符合 ISO14443B 协议标准。
支持上述协议的无线IC卡各一张;
采用RC632射频芯片实验模块
读写距离:2-15cm
供电方式:12V
开关特性:8W(最大开关选择频率下功率)
 ★8个BNC-F标准输出插头,通过地址触发选择天线;
配套黑色有机玻璃罩
平板天线(4个):
13.56MHz 印制电路板天线
模拟货架(4个):
有机玻璃板设计,多个仓位
货品标签(4个):
13.56MHz 14443 A 卡
电子价标(4个):
★4个价标显示数码管显示模块
可实时显示货物的种类和单价
13、智能交通实训区
★至少包含但不限于十字路口交通灯、数码管相位倒计时显示、ETC收费闸机模拟等。
十字路口交通灯1套
12个LED模拟十字路口交通灯
2个两位数码管显示南北向当前相位倒计时
2个两位数码管显示东西向当前相位倒计时
可设置南北向、东西向绿灯与黄灯点亮时间
ETC收费闸机模拟 1套
使用电压: 4.8~6.0V
速度: 0.12sec/60o (无负载)
扭力: 0.4kg. Cm
工作电流: 100mA
静态电流: 1mA
死区宽度: 10uses
超高频读卡器 1台
主控模块选择LPC2132为控制芯片
915M的混频器、高频衰减器、功放芯片
输出功率:(1W)0-30DBM,软件可调
通讯速率:9600波特率
读写距离:1-8米
读卡性能支持:EPCglobal Class1 Gen2
ISO18000-6C协议国际信令标准
配套方形超薄圆极化微型印制天线,增益2dBi
14、扩展功能实训区
★至少包含但不限于485接口、CAN接口、4-20mA接口、0-10V接口、 232串口接口、继电器接口、扩展I/O接口、扩展电源接口等。
为让提高设备的二次开发性和学生的拓展性
需具备常用的扩展接口,使学生可自由接入传感器和控制器
485接口×1   CAN接口×1
4-20mA接口×1 0-10V接口×1
232串口接口×1 继电器接口×2
扩展I/O接口×2 扩展电源接口×16
预留香蕉头×16
15、配套仿真器
    CC3000仿真器 1套
与上位机通讯采用USB接口;
可以仿真CC2530,CC2540等处理器;
配备JTAG下载线,USB连接线及相关驱动;
支持软件:SmartRF Studio,SmartRF Flash Programmer,IEEE Address Programmer,PacketSniffer,PurePathWireless,IAR for 8051多个版本(包含z-stack协议栈所使用的8.10)等;
支持操作系统:WINXP,WIN7 32/64bit;
支持芯片概览:TI 带8051内核的CC全系列芯片以及多个收发器;
 ST-LINK V2 STM32烧写器 1套
支持全系列STM32 SWD 4线接口调试,接口定义直接标注外壳上
支持全系列STM8 SWIM下载调试
支持固件自动升级
增加5V电源输出,输出I/O口均有保护
接口使用.54间距简易牛角座,配用杜邦线,可以应对不同目标板线序,灵活接线
U盘铝合金外壳保护主板
16、物联网软件开发资料
ZigBee无线传感器网络模块,Android系统下对传感器节点的数据采集和对控制器节点的控制,以及传感器与控制器的关联应用。
Android后台支持C/S、B/S架构,提供服务器端与手机客户端的应用程序,手机端演示程序,查看和控制功能。


本文链接:http://www.zhongrenkj.com/product/1082.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-09-02 16:13

常见问题:

1、如果我要购买物联网实训教学平台、物联网应用开发设计实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的物联网实训教学平台、物联网应用开发设计实验台是否能开17%增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具17%增值税专用发票,如果您需要开物联网实训教学平台、物联网应用开发设计实验台的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
