新能源综合实训仿真系统,新能源综合实验设备
  • 新能源综合实训仿真系统,新能源综合实验设备

新能源综合实训仿真系统

新能源综合实训仿真系统,新能源综合实验设备可以组成离网型独立光伏发电系统,也可以组成并网型光伏发电系统,是模拟太阳能发电的综合性实验平台。 ...

订购热线:021-66581511

中人教仪厂是专业生产新能源综合实训仿真系统,新能源综合实验设备及配件的厂家,生产的新能源综合实训仿真系统,新能源综合实验设备品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:新能源综合实训仿真系统

ZRXNY-ZH新能源综合实训仿真系统

一、可完成实验项目

1)太阳能电池发电原理与特性曲线
2)太阳能电池组件串并联输出特性
3)光伏自动跟踪与控制原理
4)离网光伏发电系统的组成
5)并网光伏发电系统的组成
6)蓄电池的充放电特性
7)太阳能控制器的原理与功能
8)离网逆变器的原理与功能
9)并网逆变器的原理与功能
10)组态软件监控与编程
11)上位机软件开发与通讯

二、主要参数

1)系统辅助电源:明纬DC24V/3A;明纬DC12V/2A;明纬DC5V/2A。
2)太阳能电池组件:单晶组件,最大输出功率10W,工作电压17.2V,工作电流0.58A,数量4块,尺寸(336×308×25mm)。
3)模拟光源:飞利浦500W卤钨灯×3,分别模拟晨日、午日和夕日。
4)光伏跟踪传感器:采用四象限高精度光敏传感器结构,6路模拟量信号输出,输出电压0-5V。跟踪传感器探头采用无色透明外壳,方便学生观察学习。
5)太阳能跟踪与追日系统:采用双轴二维跟踪方式,水平270±5°,俯仰75±5°,精度±0.5°;DC24V直流同步电机驱动,额定转速10rpm。
6)太阳能跟踪控制单元:手动/自动模拟光源与光伏跟踪控制采用单片机实时控制。
7)光照及温湿度传感器模块:光照度0-20K(LUX)、精度1%,温度-40-80℃、精度±0.5℃,湿度0-99.9%RH、精度±3%RH,隔离RS485信号输出。
8)仪表显示单元:2个直流电压表DC0-50V;2个直流电流表DC0-5A;2个交流多功能表AC0-300V、AC0-2A;隔离RS485信号输出。
9)蓄电池组:天能铅酸电池12V/12AH。
10)太阳能控制器:DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电;具有充放电指示、电池状态指示、温度补偿等功能;具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能;具有光控/时控输出模式控制功能。
11)离网逆变器:输入电压DC12V;输出AC220V±10%、50HZ、300VA、纯正弦波;输入输出采用高频变压器隔离;具有过欠压关断、过载、过温等保护功能。
12)并网逆变器:输入光伏电压DC10.5-28V,最大功率因数0.99,输出功率200W,输出电压范围AC180-260V,输出频率范围45-53HZ,电流总谐波失真<5%,相位差<1%;具有孤岛、短路、过载、过温等保护功能。
13)直流阻性负载:直流LED指示灯,高亮度LED灯。
14)直流感性负载:2.2W直流风扇。
15)交流阻性负载:交流LED指示灯,高亮度LED照明灯。
16)交流感性负载:22W交流风扇。
17)直流恒流恒压源:电压DC0-30V可调,电流DC0-5A可调,带电流电压显示,恒流恒压状态指示。
18)功率电阻模块:0-2000欧连续可调,功率120W,带指示。
19)组态触摸屏:采用昆仑通态7〞嵌入式一体化触摸屏;实时监测系统发电、用电与环境参数等信息;具有历史曲线显示。
20)通讯接口:采用RS232通讯方式,标准Modbus协议。
21)上位机监测软件:基于C#语言开发,采用嵌入式SQLite数据库实时存储数据;实时监测并存储系统发电、用电与环境参数等信息;具有曲线显示、历史报表查询等功能。

三、产品概述

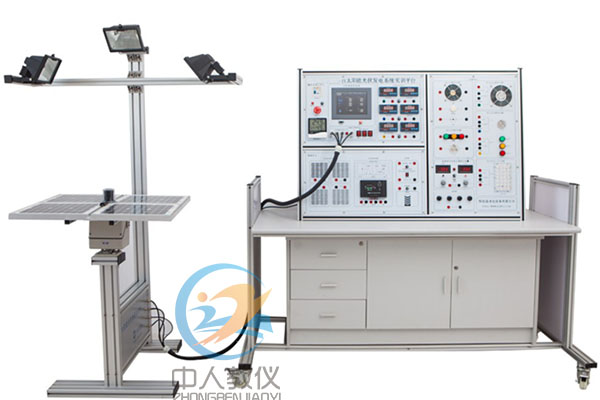

本实验平台采用模块化结构设计,各单元合理布局,电气测试点均采用安全的香蕉插孔与实验导线连接;模拟光源采用三盏独立的大功率卤钨灯,分别模拟晨日、午日和夕日;四路单晶电池组件,可以模拟电池组件串并联;跟踪装置采用双轴二维跟踪系统,既可手动跟踪,也可自动传感器跟踪,使光伏组件正对光源输出最大功率;环境采集模块可以实时采集电池组件表面的光照强度、温度及湿度,方便测试环境变化对光伏发电性能的影响;仪表单元实时采集系统发用电信息,并传递给组态触摸屏,进行综合监测,此外配有远程通讯接口,可将数据远程传递给上位机,能对数据进行报表存储、查询和打印;直流恒流恒压电源模块可方便提供稳定直流电源供系统实验;平台内集成了太阳能控制器、蓄电池、离网逆变器、并网逆变器以及交直流负载,既可以组成离网型独立光伏发电系统,也可以组成并网型光伏发电系统,是模拟太阳能发电的综合性实验平台。



本文链接:http://www.zhongrenkj.com/product/1090.html
文章来源:www.zhongrenkj.com     编辑:中人教仪厂     时间:2019-09-04 10:25

常见问题:

1、如果我要购买新能源综合实训仿真系统、新能源综合实验设备,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的新能源综合实训仿真系统、新能源综合实验设备是否能开17%增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具17%增值税专用发票,如果您需要开新能源综合实训仿真系统、新能源综合实验设备的发票,您需要提供开票资料。

3、你们的产品都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
