智能微电网实训实验系统

智能微电网实训实验系统,小型微电网实训装置模拟风力发电单元、太阳能光伏发电单元、微电网接入与能量管理屏柜、微电网储能与稳定控制屏柜、微电网分布式能源接入屏柜、微电网 ...

订购热线:021-66581511

中人教仪厂是专业生产智能微电网实训实验系统,小型微电网实训装置及配件的厂家,生产的智能微电网实训实验系统,小型微电网实训装置品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:智能微电网实训实验系统
ZRXNY-04智能微电网实训实验系统

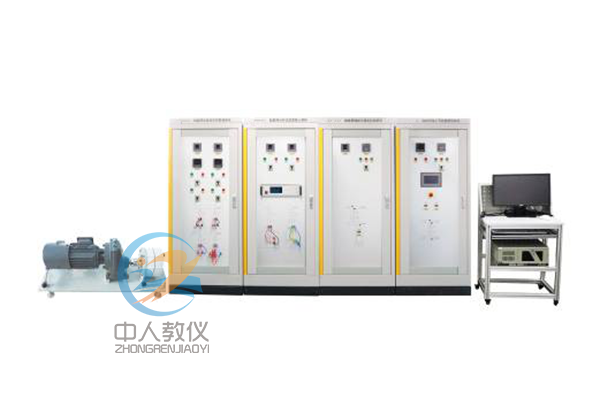

小型智能微电网实训实验系统由模拟风力发电单元、太阳能光伏发电单元、微电网接入与能量管理屏柜、微电网储能与稳定控制屏柜、微电网分布式能源接入屏柜、微电网交直流负荷管理屏柜、微电网监控平台等组成。

1、模拟风力发电单元

模拟风力发电单元由永磁风力发电机组、拖动异步电机、发电机支架、电机电缆、风速模拟单元等组成。风力发电机采用永磁水平轴风力发电机,通过异步变频电机进行拖动,可模拟发电机在不同风速状况下的发电情况。

2、太阳能光伏发电单元

由光伏模拟器组成,模拟光伏板的各种特征。

3、微电网接入与能量管理屏柜

微电网接入与能量管理屏柜由西门子PLC、微电网能量管理系统(EMS)、工业以太网交换机、交流浪涌保护器、交流接触器、塑壳断路器、单相双向计量仪表、低压线路保护器、电流互感器、组态触摸屏、急停按钮、指示灯、继电器、开关电源、复位开关、转换开关、微断、测试端子、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成微电网与大电网能量交互的控制、计量与保护,同时通过能量管理系统对微电网储能、分布式发电、交直流负荷等进行能量管理与调度,实现微电网平滑稳定、经济高效运行。

4、微电网储能与稳定控制屏柜

微电网储能与稳定控制屏柜由双向储能变流器、切换开关、储能蓄电池组、电池监测系统、直流功率计量仪表、低压线路保护器、电流互感器、分流器、交流接触器、指示灯、继电器、复位开关、转换开关、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成对微电网储能的充放电管理、实现微电网直流母线与交流母线的双向变流、提供隔离微电网与市电电网的PCC节点。

5、微电网分布式能源接入屏柜

微电网分布式能源接入屏柜由光伏控制器、风机控制器、直流功率计量仪表、交流功率计量仪表、电流互感器、分流器、变频调速器、指示灯、继电器、转换开关、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成对分布式能源的接入、分布式发电的计量与保护。

6、微电网交直流负荷管理屏柜

微电网交直流负荷管理屏柜由交直流模拟负载、直流功率仪表、交流功率仪表、电流互感器、分流器、交流接触器、测试端子等组成。可以通过软件模拟对不同等级负荷进行自动调度控制,模拟微电网负荷投切控制和带载运行参数分析。

7、微电网监控平台

微电网监控平台由工控计算机、显示器、操作台、通讯电缆、SCADA电力监控软件等组成。完成对微电网系统运行监测与控制。

8.主要设备技术参数

微电网接入与能量管理屏柜由西门子PLC、微电网能量管理系统(EMS)、工业以太网交换机、交流浪涌保护器、交流接触器、塑壳断路器、单相双向计量仪表、低压线路保护器、电流互感器、组态触摸屏、急停按钮、指示灯、继电器、开关电源、复位开关、转换开关、微断、测试端子、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成微电网与大电网能量交互的控制、计量与保护,同时通过能量管理系统对微电网储能、分布式发电、交直流负荷等进行能量管理与调度,实现微电网平滑稳定、经济高效运行。
微电网接入与能量管理单元主要技术参数:
1)PLC:西门子S7-1200PLC及扩展模块;14点数 字量输入;10点数字量输出;2模拟量输出;支持Profinet、I/O通讯;
2)微电网能量管理系统:CPU:ARM9 400MHz;操作系统:嵌入式Linux2.6.30; SDRAM:128M;FLASH:128M;SD卡:支持最大8G;RS485接口:8个,通讯带隔离;网口:10/100M自适应;软件:内置微电网能量管理软件;数据库:内置SQLite关系数据库;额定电源:DC24V,5.4W;外形尺寸(L×W×H,mm):241×130×38
3)以太网交换机:网络标准:IEEE 802.3、IEEE 802.3u、IEEE 802.3x;端口:8个10/100Mbps RJ45 端口;指示灯:每端口具有1个Link/Ack、Speed 指示灯/每设备具有1个Power指示灯;性能:存储转发/支持3.2Gbps的背板带宽/支持8K的MAC地址表深度;使用环境:工作温度(0℃~40℃)/存储温度(-40℃~70℃)/工作湿度(10%~90%RH,不凝露)/存储湿度(5%~90%RH,不凝露);输入电源:100-240V~50/60Hz;外形尺寸(L×W×H,mm):143×104×48
4)串口服务器:32位ARM嵌入式处理器;1个隔离10M/100M自适应网口,内嵌1.5KV电磁隔离;8个隔离RS422/485串口,接线端子接口,每个串口带有15KV ESD保护;支持断电或者断网自动恢复;支持9-24VDC宽电压输入;支持Web/Telnet/Console控制台多种方式进行管理和配置;支持TCP、UDP、、ICMP、HTTP、DNS、DHCP ,Telnet协议;工作方式:TCP Server,TCP Client、UDP、虚拟串口驱动访问模式;支持过网关,跨路由通信;支持标准TCP/IP SOCKET, Telnet程序访问;
5)组态触摸屏:触摸屏尺寸:7″;屏幕类型:TFT液晶显示屏;分辨率:800×480;内核:Cortex-A8 CPU(主频600MHz);内存:128M;触摸类型:四线电阻式触摸屏(分辨率4096×4096);串行接口:RS232/RS485;以太网口:10/100M自适应;电磁兼容:三业三极;
6)交流浪涌保护器:电源系统:TT-TN-IT;额定电压Un:220V;最大持续运行电压Uc:385V;标称放电电流In(8/20us):20KA;最大放电电流Imax(8/20us):40KA;保护水平Up(8/20us):<1.8KV;响应时间:≤25ns;失效指示:绿色/正常,红色/失效;
7)交流接触器:主触点数量:3对;额定电流:25A;额定电压:AC220V;线圈电压:AC220V;辅助触点:2常闭2常开;
8)单相双向计量仪表:电流、电压测量精度:0.2级;功率、有功电能测量精度:0.5级;频率:0.05HZ;无功电能:1级;供电电压:AC80-270V、DC90-350V;功耗:≤10VA;
9)低压线路保护器:测量参数:电流、电压、功率、功率因素、频率、电能监测;过流保护;欠压保护;过压保护;零序保护、断相保护、联动保护、不平衡保护;通讯接口:RS485/Modbus-RTU通讯;开关量输入:5路;继电器输出:4路;具有SOE事件记录功能;
10)开关电源:输入电压:AC220V;输出电压:DC24V;输出电流:5A;
11)屏柜材质与尺寸:板材:热镀锌处理;板材表面烤漆工艺;钢板厚度:2mm;前门采用推拉式,采用透时钢化玻璃设计,带气动缓冲器;后门采用双开门设计,底部装置过滤网;两边侧门可拆卸设计;底座前后活动式设计,方便进出线与柜体搬运;柜体尺寸:800×800×2000(mm);
微电网储能与稳定控制屏柜由双向储能变流器、切换开关、储能蓄电池组、电池监测系统、直流功率计量仪表、低压线路保护器、电流互感器、分流器、交流接触器、指示灯、继电器、复位开关、转换开关、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成对微电网储能的充放电管理、实现微电网直流母线与交流母线的双向变流、提供隔离微电网与市电电网的PCC节点。
微电网储能与稳定控制单元主要技术参数:
1)双向储能变流器:最大并网功率:3600W;输入直流电压:DC48V;输入电池类型:铅酸电池或锂电池;最大充电功率:3600W(可设定);充电电压:57V(可设定);集成温度补偿功能;保护功能:接反保护,欠压保护,过压保护,过充保护,过载保护,短路保护等;额定输出电压:220V(180Vac-280Vac);额定电网频率:50/60HZ,±5HZ;最大交流电流:16A;功率因素:0.8超前~0.8滞后;THDI:<1.5%;交流连接类型:单相;最大转换效率:97.6%;MPPT效率:99.9%;设备保护:直流极性反接保护,直流输入开关保护,交流输出过流保护,交流输出过压保护,接地故障监测,电网孤岛监测,残余电流检测;通讯接口:隔离RS485;
2)储能蓄电池:电池类型:铅酸免维护;电池容量:12V85AH;电池连接方式:串联;电池保护:末端接保险丝;
3)电池监测系统:电源电压:DC80~320V/AC220V;驶入功率:≤10W;电池单体电压检测:32节;电池电流采集:1路;电池温度采集:1路;单体电压测量范围:0.5V~16V;单体电压测量精度:≤±0.3%;通讯端口:RS485;外形尺寸:230×95×35(mm);工作环境温度:-15~+55℃;
4)直流功率表:电压测量范围:DC0-100V;电压测量精度:0.2级;电流测量范围:0-20A;电流测量精度:0.2级;供电电压:AC80-270V、DC90-350V;功耗:≤10VA;
5)低压线路保护器:测量参数:电流、电压、功率、功率因素、频率、电能监测;过流保护;欠压保护;过压保护;零序保护、断相保护、联动保护、不平衡保护;通讯接口:RS485/Modbus-RTU通讯;开关量输入:5路;继电器输出:4路;具有SOE事件记录功能;
6)交流接触器:主触点数量:3对;额定电流:25A;额定电压:AC220V;线圈电压:AC220V;辅助触点:2常闭2常开;
7)屏柜材质与尺寸:板材:热镀锌处理;板材表面烤漆工艺;钢板厚度:2mm;前门采用推拉式,采用透时钢化玻璃设计,带气动缓冲器;后门采用双开门设计,底部装置过滤网;两边侧门可拆卸设计;底座前后活动式设计,方便进出线与柜体搬运;柜体尺寸:800×800×2000(mm);
微电网分布式能源接入屏柜由光伏控制器、风机控制器、直流功率计量仪表、交流功率计量仪表、电流互感器、分流器、变频调速器、指示灯、继电器、转换开关、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成对分布式能源的接入、分布式发电的计量与保护。
微电网分布式能源接入单元主要技术参数:
1)光伏控制器:额定系统电压:48V;空载损耗:≤1.2W;光伏最大输入电压:150V;最大充电电流:30A;转换效率:≤98%;MPPT追踪效率:>99%;温度补偿系数:-3mv/℃/2V(默认值);工作温度:-35℃~+45℃;保护功能:接反保护,欠压保护,过压保护,过充保护,过载保护,短路保护,反充保护等;通讯方式:RS485;外形尺寸:266×182×81(mm);
2)风机控制器:额定风机输入功率:300W;最大风机输入功率:450W;蓄电池额定电压:48V;风机刹车电流:7.5A;卸载开始电压:54V;完全卸载电压:58V;蓄电池过放保护电压:43.2V;蓄电池过放恢复电压:48V;输入过压保护电压:64V;充电方式:PWM;静态电流:≦30mA;保护功能:接反保护,欠压保护,过压保护,过充保护,过载保护,短路保护,反充保护等;通讯方式:RS485;外形尺寸:440×300×170(mm);
3)直流功率表:电压测量范围:DC0-100V;电压测量精度:0.2级;电流测量范围:0-20A;电流测量精度:0.2级;供电电压:AC80-270V、DC90-350V;功耗:≤10VA;
4)单相交流功率表:电流、电压测量精度:0.2级;功率、有功电能测量精度:0.5级;频率:0.05HZ;无功电能:1级;供电电压:AC80-270V、DC90-350V;功耗:≤10VA;
5)屏柜材质与尺寸:板材:热镀锌处理;板材表面烤漆工艺;钢板厚度:2mm;前门采用推拉式,采用透时钢化玻璃设计,带气动缓冲器;后门采用双开门设计,底部装置过滤网;两边侧门可拆卸设计;底座前后活动式设计,方便进出线与柜体搬运;柜体尺寸:800×800×2000(mm);
 分布式发电模拟由模拟风力与模拟光伏单元组成,模拟风力发电单元由永磁风力发电机组、拖动异步电机、发电机支架、电机电缆、风速模拟单元等组成,风力发电机采用永磁水平轴风力发电机,通过异步变频电机进行拖动,可模拟发电机在不同风速状况下的发电情况;太阳能光伏发电单元由单晶太阳能光伏电池组件、太阳能组件支架、太阳能专用电缆、MC4连接器、环境检测传感器等组成。
分布式发电模拟主要技术参数:
1)风力发电机:额定功率:500W;最大功率:550W;额定电压:48V;额定转速:650r/m;发电机类型:三相交流永磁同步发电机;磁钢材料:钕铁硼;发电机外壳材料:压铸铝;调速方式:变频电机拖动;
2)变频拖动电机:额定电压:AC380V;额定频率:50HZ;额定功率:750W;传输比:2.37;允许扭矩:70N.M;
3)风机拖动平台:拖动方式:联轴拖动;拖动平台尺寸:800×300×360(mm);
4)太阳能光伏模拟器:可模拟太阳能电池板输出特性;可模拟不同光照和温度下I-V曲线;通过填充因子可模拟多种太阳能电池的输出特性;可模拟太阳能电池板被遮罩时的I-V曲线;可测试静态和动态下的MPPT情况;MPPT工作点实时显示于上位机软件上;具有恒功率模式;具有恒内阻模式,对内阻进行设定;具有强大的图形化上位机软件;稳压精度高、纹波电压低;采用16bit高速ADC,快速精确测量;采用ARM、DSP双CPU控制;应用全桥移相软开关技术;动态稳定性用Matlab仿真优化;采用高速DSP进行PID运算,直接输出PWM;快速存储9组数据(电压,电流,功率);具有过压、过流、过温、短路保护功能;电压、电流、时间设定,数字式按键输入,精确度高;
5)环境检测传感器:温度检测范围:-40℃~85℃;温度检测精度:±0.5℃;湿度检测范围:0-99.9%RH;湿度检测精度:±3%RH;光照度检测范围:0-20K(LUX);光照度检测精度:1%;风速检测范围:0-30m/s;风速检测精度:±2%;风向检测范围:0-360°;风向检测精度:1%;传感器供电:DC24V;传感器通讯接口:隔离RS485;
