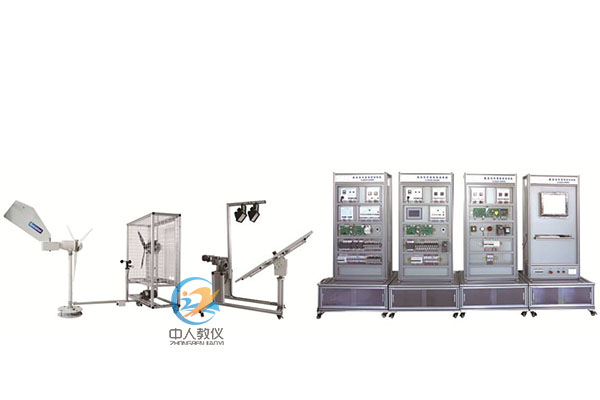

ZRXNY-06风光互补发电实训系统

可完成实验项目

1)风力发电机结构与原理
2)风力发电机输出特性
3)风力发电机偏航工作原理与控制
4)风速检测与控制
5)太阳能电池发电原理与特性曲线
6)太阳能电池组件串并联输出特性
7)西门子PLC200编程与控制
8)光伏自动跟踪原理与编程控制
9)离网光伏发电系统的组成
10)蓄电池的充放电特性
11)风机控制器的原理与功能
12)太阳能控制器的原理与功能
13)离网逆变器的原理与功能
14)Keil软件编程与仿真
15)Simulink软件仿真
16)仪表监测与通讯
17)组态软件监控与编程
18)上位机软件开发与通讯

主要参数:

1)系统辅助电源:明纬DC24V/3A×2;明纬DC5V/2A。
2)太阳能电池组件:单晶组件,最大输出功率20W,工作电压17.6V,工作电流1.14A,数量4块,尺寸(450×430×25mm)。
3)模拟光源:飞利浦500W卤钨灯×2,由紫光蜗杆减速机摆动,模拟太阳升起至日落运动,运动角度110±5°。
4)模拟光源拖动电机:紫光交流电机,电源AC220V±10%、50HZ;额定输出功率90W、额定转速1350rpm。
5)模拟光源拖动减速机:紫光减速机,减速比3000:1。
6)光伏跟踪传感器:采用四象限高精度光敏传感器结构,透时外壳,原理外露,双层PCB板设计,方便学习与测试,6路模拟量信号输出,输出电压0-5V。
7)太阳能跟踪系统:采用双轴二维跟踪方式,水平270±5°,俯仰75±5°,精度±0.5°;DC24V直流同步电机驱动,额定转速10rpm。
8)太阳能跟踪控制单元:手动/自动模拟光源运动与光伏跟踪控制采用西门子S7-200主控模块;跟踪传感器模拟量输入采用2块西门子S7-200模拟量扩展模块。
9)光照及温湿度传感器模块:光照度0-20K(LUX)、精度1%,温度-40-80℃、精度±0.5℃,湿度0-99.9%RH、精度±3%RH,采用PIC单片机进行采集,原理开放,提供烧写接口,隔离RS485信号输出。
10)水平轴永磁同步风力发电机:最大输出功率310W、输出电压12V、叶片直径1.3m、叶片数量3片、启动风速2m/s、额定风速13m/s、安全风速40m/s。
11)尾舵偏航系统:风力发电机采用尾舵迎风与侧风偏航控制,控制方式采用链条传动结构,偏航角度为45°和90°;偏航采用DC24V直流同步电机驱动,额定转速10rpm。
12)模拟风源:采用变频轴流通风机,额定电压220V、额定频率50HZ、额定功率0.37KW、额定转速1400rpm;电机采用三菱FR-D720S-0.4K-CHT变频器驱动。
13)模拟风场:模拟风源通过支架固定在孤行导轨上,在电机的拖动下绕风力发电机做圆弧运动,运动角度60±5°。
14)模拟风场拖动电机:电源AC220V±10%、额定频率50HZ、额定输出功率100W、额定转速1400rpm、减速比140:1。
15)模拟风场控制单元:手动/自动风场运动与尾舵偏航控制采用西门子S7-200主控模块。
16)风速传感器:测量模拟风源风速,脉冲输出,电源DC5V,输出1.5脉冲m/s。
17)光伏汇流单元:模拟光伏汇流箱,2路光伏输入1路光伏汇流输出;具有防反、防雷、过载保护等。
18)仪表显示单元:2个直流电压表DC0-50V;2个直流电流表DC0-5A;1个交流电压表AC0-300V;1个交流电流表AC0-2A;交流AC220V供电,隔离RS485信号输出。
19)蓄电池组:天能铅酸电池12V/12AH ×2(块)。
20)太阳能控制器:额定电压DC12V、额定电流DC5A、PWM(脉冲宽度调制)方式充电;微控制器采用ARM内核32位高性能大容量STM32F103系列芯片;控制算法基于C语言嵌入式实时操作系统(RTOS)开发,电路模块化开放设计,采用双层PCB板,外置测试点,方便进行充电波形与电路电气测试;具有充放电指示、电池状态指示、温度补偿等功能;具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能。
21)风机控制器:额定电压DC12V(整流)、最大电流25A、PWM(脉冲宽度调制)方式充电;微控制器采用ARM内核32位高性能大容量STM32F103系列芯片;控制算法基于C语言嵌入式实时操作系统(RTOS)开发,电路模块化开放设计,采用双层PCB板,外置测试点,方便进行充电波形与相关电路电气测试;具有风速检测、偏航控制信号或刹车信号输出功能;具有充放电指示、电池状态指示、温度补偿等功能;具有蓄电池反接、防雷、风机限流、过充、过放、负载过载、短路等保护功能。
22)离网逆变器:输入电压DC12V;输出AC220V±10%、50HZ、300VA、纯正弦波;输入输出采用高频变压器隔离;微控制器采用ARM内核32位高性能大容量STM32F103系列芯片;控制算法基于C语言嵌入式实时操作系统(RTOS)开发,电路模块化开放设计,采用双层PCB板,外置测试点,方便进行升压驱动波形、SPWM逆变驱动波形、逆变输出电压电流波形与相关电路电气测试;具有过欠压关断、过载等保护功能。
23)直流阻性负载:3W高亮度LED灯。
24)直流感性负载:2.8W直流风扇。
25)交流阻性负载:15W交流警示灯。
26)交流感性负载:22W交流风扇。
27)功率电阻模块:0-2000欧连续可调,功率120W,带刻度盘,数量2个。
28)组态触摸屏:采用昆仑通态7〞嵌入式一体化触摸屏;实时监测系统发电、用电与环境参数等信息;具有历史曲线显示。采用RS485/RS232/以太网进行通讯。
29)仿真软件:基于Keil在线仿真、基于Simulink软件仿真;
30)工控机:采用工业17〞电阻式触摸屏工控一体机;1.6G主频、1G内存、300G硬盘、内置无线WiFi、WindowsXP/Windows7操作系统;具有4路USB输出、2路RS232接口、1路RS232/RS485接口。
31)工控机监控软件:基于C#语言/组态软件开发,采用嵌入式SQLite数据库实时存储数据;实时监测并存储系统发电、用电与环境参数等信息,实时对模拟光源、光伏跟踪、模拟风场与侧风偏航进行遥控;具有曲线显示、历史报表查询、EXCEL文档输出、打印等功能,采用标准TCP/IP以太网通讯。
32)安全保护:带电源指示,急停控制及漏电保护,安全符号国家标准;
33)外形尺寸:1580×1100×1550mm(光伏跟发电与模拟跟踪装置)/ 2700×1800×1600mm(风力发电与模拟风场装置)/940×620×1940mm(网孔单元装置×4组);

产品概述

该装置是小型风光互补发电实训系统平台,采用单元化独立网孔面板结构,模块化功能设计,既可以组成独立的光伏发电系统或风力发电系统,也可以组成风光互补发电系统,是学习光伏发电和风力发电的综合性实训平台。风力发电由模拟风场与带有尾舵偏航装置的风力发电机组成,尾舵偏航控制与风场运动均由西门子PLC自动化控制实现。光伏发电由模拟光源与跟踪系统组成,模拟光源采用摆臂式,手动或自动化模拟太阳从升起到日落过程,电池板采用4块独立单晶电池组件组成,跟踪装置采用双轴二维跟踪系统,既可手动跟踪,也可PLC自动传感器跟踪,使光伏组件正对光源输出最大功率;环境采集模块可以实时采集电池组件表面的光照强度、温度及湿度,方便测试环境变化对光伏发电性能的影响;仪表单元实时采集系统发用电信息,并传递给组态触摸屏,进行综合监测;汇流单元将电池组件串并后汇成一路输出,并具有防反、过流与防雷功能;光伏控制器、风机控制器与离网逆变器均采用原理与结构外露的形式,核心驱动板均采用STM32F103系列的高性能ARM处理器进行控制,能在线进行Keil软件仿真与下载验证。控制器采用先进的PWM充电技术,逆变器采用高频隔离的全桥正弦逆变拓扑结构,所有驱动信号波形均可在线进行测试,方便学生更加深入了解控制器和逆变器的结构与原理,同时配套基于Simulink仿真软件,可以通过仿真学习电路的拓扑结构、功率器件的驱动原理、电路的参数计算与软件算法的实现。上位机采用17寸的工业控制计算机,通过上位机软件对系统发用电数据进行报表存储、查询和打印。
