光伏发电系统集成教学演示系统,光伏发电系统示教板
  • 光伏发电系统集成教学演示系统,光伏发电系统示教板

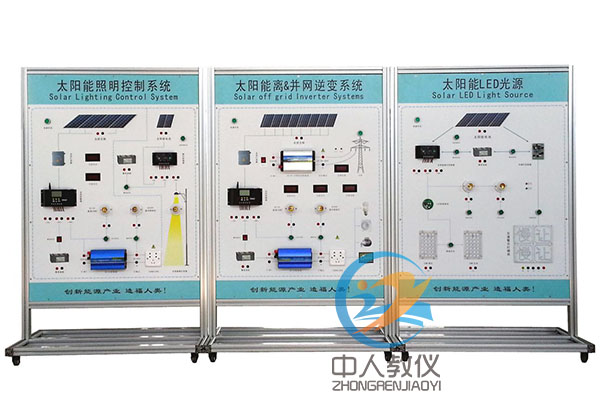

光伏发电系统集成教学演示系统

光伏发电系统集成教学演示系统,光伏发电系统示教板主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。 ...

订购热线:021-66581511

所属目录

中人教仪厂是专业生产光伏发电系统集成教学演示系统,光伏发电系统示教板及配件的厂家,生产的光伏发电系统集成教学演示系统,光伏发电系统示教板品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:光伏发电系统集成教学演示系统

ZRXNY-GFB光伏发电系统集成教学演示系统

一、光伏发电系统集成演示板

光伏发电系统集成演示版,主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。

二、教学及研究演示项目

1、太阳能离网照明系统控制变换过程演示
演示1、太阳能离网电站大功率照明单元系统集成。
演示2、太阳能离网LED路灯照明单元系统集成。
演示3、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
演示4、太阳能离网路灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载
2、太阳能微网系统控制变换过程演示
演示1、太阳能微网电站大功率供电单元系统集成。
演示2、太阳能高压并网电站单元工作过程:太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网
演示3、太阳能低压并网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网
演示4、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载
3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统集成。
演示2、太阳能交通信号灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板
演示3、太阳能LED灯泡照明单元工作过程:太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡
演示4、太阳能LED灯板照明单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出+LED灯板2输出

三、演示系统运行技术条件(单相输出)

1、供电单元
直流电能
◆ AC/DC模块功率:400W
◆ 光伏模块输出工作电压:10.8~28VDC
◆ 光伏模块控制工作电流:30A
◆ 模拟光源LED模块功率:12~28W
交流电能
◆ AC输入电压:220V
◆ AC输出功率:300W
2、充放电控制
◆ 使用单片机和专用软件,实现智能控制,12/24电压自动识别系统。
◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
◆ 浮充电温度补偿功能。
3、并网逆变模块
◆ 直流输入电压:10.8~30.2VDC
◆ 输入电流:12.5A
◆ 额定蔬出功率:300W
◆ 输出电压:170V~260VAC
◆ 频率范围:45Hz~53Hz
◆ 工作效率:99%
◆ 功率因数:>0.99
◆ 波形失真率≤5%
◆ 工作环境:温度-20℃~50℃
◆ 相对湿度:﹤90﹪(25℃)
4、离网逆变模块
◆ 额定输入电压:10.8V~17V
◆ 额定输出电压220VAC±10%
◆ 输出频率:50HZ±1HZ
◆ 输出波形;正弦波
◆ 额定输出功率300W;
◆ 逆变效率:≥82%。
5、负载单元
◆ 交流线性电阻负载:3~15~120W
◆ 直流模拟负载:12V/28WLED路灯板
6、LED 显示
◆ 太阳能控制器:充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压(高-中-低)
7、移动支架
◆ 不锈钢支架:不锈钢板料折弯加工焊接。
◆ 展示板:铝合金框价和铝塑板加工成型。
◆ 移动底盘:可跟据不同的展示要求进行系统组合。
8 配件
◆ 使用手册
◆ 产品培训
