太阳能发电教学实训系统,太阳能教学实验装置
  • 太阳能发电教学实训系统,太阳能教学实验装置

太阳能发电教学实训系统

太阳能发电教学实训系统,太阳能教学实验装置由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块,等部分组成。 ...

订购热线:021-66581511

中人教仪厂是专业生产太阳能发电教学实训系统,太阳能教学实验装置及配件的厂家,生产的太阳能发电教学实训系统,太阳能教学实验装置品质过硬,中人品牌更荣获中国知名品牌证书,在同行业居领先地位,并在国内已经拥有2000多所院校客户。


本文关键词:太阳能发电教学实训系统

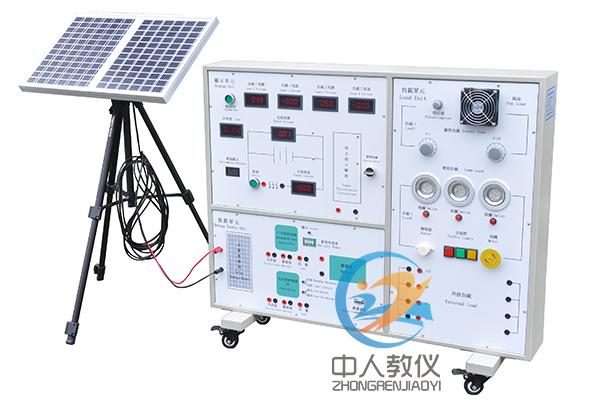

ZRXNY-TY01太阳能发电教学实训系统

一、系统组成

    太阳能发电教学系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块,等部分组成。

二、主要技术规格参数: 太阳光电实习教学模块

1、系统规格
◆ 系统最大电压:21.5V
◆ 系统最大电流:2A
◆ 系统最大功率:25W
2、太阳能电池规格:单晶硅太阳能电池
◆ 元件尺寸(L*W*H):621*281*28mm,
◆ 最佳功率:20W
◆ 最佳工作电压:17.05±0.5V
◆ 最佳工作电流:1.20±0.10A,
◆ 短路电流:1.34±0.10A,
◆ 开路电压:21.0±0.5V
3、太阳能控制器规格:
3.1、光电型控制器:
额定电压:12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。
3.2、户用型控制器:
额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格:
◆ 电流表:× 3个,2A, 显示模式︰0.5”LCD液晶显示
◆ 电压表:× 3个,20V,显示模式︰0.5”LCD液晶显示
◆ 温度表:× 1个,0~99.9℃
5、负载:
◆ 风扇:×1个,额定电压:12V,工作电流:0.25A,功率:3W
◆ 交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
◆ LED灯:1组(7颗)
◆ 蜂鸣器:×1个
◆ 马达:×1个,额定电压:12V,工作电流:0.25A,功率:3W
◆ 开关:×1个
◆ 按钮:×1个
6、电池:
阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) :3.3Ah,充电方法(恒压),循环︰最大充电电流为825mA
7、电阻器:
◆ 可变电阻,电阻值调整范围为0~1kΩ
◆ DC/DC:5个DC/DC电源模块
◆ 提供DC转AC模块
◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
8、系统外形尺寸;长1100×宽780×厚120(㎜)平脚40×40×500(㎜)附滚轮方便推动至户外教学。
9、太阳能电池调节铝合金支架
◆ 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,最大管径26㎜,收缩高度620㎜

三、太阳光电实习教学模块实验内容:

实验一 太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验
实验四 用户型太阳能发电和利用实验
实验4-1 用户型控制单元工作原理
实验4-2 用户型控制单元充放电保护实验
实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验
