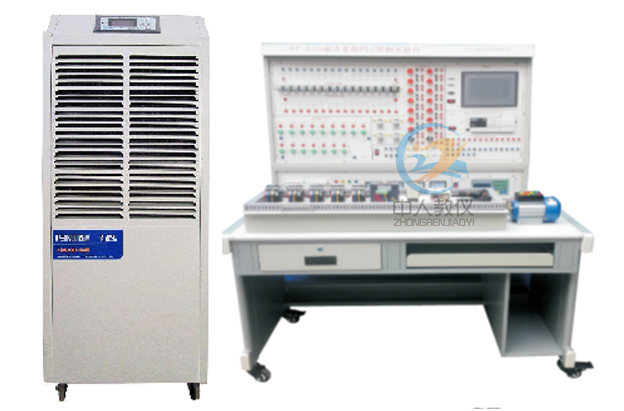

ZRLR-CSD除湿机电气实训台(PLC控制)
一、概述
除湿机电气系统实验台(是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
二、装置特点
1．该实训装置具有电力拖动控制、PC控制和触摸屏控制控制方式，配温度传感器及采集模块，可进行数据采集。2．直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3．实训性强：可进行实际除湿机电路控制电器工业自动化实训制冷系统及化霜系统的全流程工作实训。
三、基本配置及功能
实训装置主要由控制台、主机实训模块、一套除湿机及实训模块等组成1．电源控制部分
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2．测量仪表
（1）指针式电压表：量程0～450V
（2）采用PT100传感器，测量范围-50～150℃
3. 主机实训模块：配置FX2N3U-32主机，，配套PC/PPI编程电缆。可以进行单独的PLC实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接PLC进行模拟仿。
4. 触摸屏实训模块：配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
5．实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还有四个万向轮，便于移动和固定。
6.电气控制柜部分：这一部分包括控制继电器、交流接触器、热保护继电器等
7.控制面板、提供各种按钮、电压表、电流表、指示灯等。
8.为保护设备中的冷库电气使用的各个电气元件:如开关、电压表、电流表、指示灯等。各种保护指示灯及各种控制按钮，都分别用电线连接到时了特殊的接线端子上，在使用过程中，只需要用导线直接连接，不会损坏系统中的无器件，经久耐用。
9.网络版西门子PLC仿真实训软件（具有软件著作权，网络版，配20个节点）:
机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学，也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定。是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一
| 一级模块 | 二级模块 | 三级模块 |
| 基本指令 | 1.电动机启停控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
| 2.电动机正反转控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 3.电动机循环正反转 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 4.可逆运行反接制动 | 控制要求、I/O分配、T型图、指令表、电路连接、通电运行 | |
| 5.三速电机控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 6.星角降压启动控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 7.数码管点亮控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 8.交通灯控制 | 控制要求、I/O分配、T型图、指令表、电路连接、通电运行 | |
| 9.恒压供水系统控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接 | |
| 应用指令 | 1.循环彩灯控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
| 2.停车场车位控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 3.小推车控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 4.简易三层电梯控制 | 实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行 | |
| 顺序控制指令 | 1.大小球传送装置控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
| 2.简易机械手控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 3.音乐喷泉控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 4.运料小车控制 | 控制要求、I/O分配、T型图、指令表、电路连接、通电运行 | |
| 5.电镀生产线控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 6.皮带运输线控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 7.工业洗衣机控制 | 实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 | |
| 8.双面铣床控制 | 实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
西门子PLC仿真实训软件包括基本指令、应用指令、顺序控制指令
一、基本指令：电动机启停控制、电动机正反转控制、电动机循环正反转、可逆运行反接制动、三速电机控制、星角降压启动控制、数码管点亮控制、交通灯控制、恒压供水系统控制九项。
1、电动机启停控制包括：实训要求、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等七项
（1）实训要求：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括两地控制电路的编程方法，学会实际控制设计PLC的外围电路，学会分局实际控制要求设计简单的梯形图等。
（2）实训器件：列出电动机启停控制单元所用到的全部器件，包括三相异步电动机、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、停止按钮。
（3）器件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置，用于训练学生对器件及电路的了解。电路上要有相应的符号，器件拖拽错误器件会拖拽不上去并会有相应的声音显示。
（4）I/O分配：软件中有I/O分配地址和电路图，将鼠标点到分配地址资源后会有相应的事物图片展示，用来让学生更好的了解器件模型与电路图。
（5）T型图：给出缺失符号的T型图和相应的符号，学生根据所学知识用鼠标将符号拖拽到T型图上，如果正确则符号保留在T型图上，错误则消失。
（6）电路连接：
原理图中闪烁的线条即为当前应连接的电路，用鼠标点击连接此线的两触点中的一个触点，然后拖动鼠标，找到另一个触点并点击，若正确将出现连接线，不正确此线消失，只有当该连线连接正确后，才能进行下一条线的接线操作。如果接线中出现困难可点击“答案”按钮，点击后将出现已完成的接线图，可参考该图完成你所进行的操作，再次点击“答案”按钮，答案将消失。
可以自由接线，参照电路图可以进行自由接线，如果不会可以点击提示，鼠标点击任何一个接线热点另外的一端热点会闪烁显示。
（7）通电运行：以仿真实训方式实现。通电后，可按照操作步骤按下相应开关，即可直观地观察到电路的运行情况，同时配合模拟真实场景的声效，达到仿真的效果。
以上模块内容所展现形式必须与本项目说明一样，星号部分必须满足所给出的模块内容一致或优于此要求，现场必须演示星号部分内容。
四、技术指标
1、工作电源：三相五线380V±10%，50Hz2、整机容量≤1KVA
3、人身安全保护功能，具有漏电保护装置。
4、环境湿度：-30℃~40℃
5、相对湿度：≤85%（25℃）
6、工作台，1200×600×1500mm
7、除湿机：
| 型号 | 重量KG |
适用面积 （㎡） |
功率 | 电源 | 除湿量/天 | |
| 定制 | 63 | 120-240 | 2700W/13A | 220V50HZ | 152升（6升/h/7寸彩色动态 |
五、实验台配置
| 名称 | 数量 | 单位 |
| 漏电开关4P+N-10a | 2 | 个 |
| 450电压表 | 1 | 个 |
| 电流表3A | 3 | 个 |
| 按钮 | 6 | 个 |
| 指示灯-16AC/220v | 6 | 个 |
| 旋钮 | 2 | 个 |
| 继电器-24V | 6 | 个 |
| 配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口 | 1 | 套 |
| 工作台，1200×600×1500mm (内置1台：配置三菱FX2N32R的升级版三菱FX2N3U-32主机，，配套PC/PPI编程电缆 | 1 | 套 |
| PLC下载线 | 1 | 根 |
| 触摸屏下载线 | 1 | 根 |
| 屏-PLC通信线 | 1 | 根 |
| PT100模拟电位器 | 4 | 个 |
| 制冷实物配件 | ||
| 除湿机 | 1 | 套 |
六、实验实训项目
1、可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；2、配套温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行进行采集、实时监控等实训；
3、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能
4、远程控制实训；
5、网络的安装及设置实训；
6、触摸屏实训
7、触摸屏和PLC通信使用
8、除湿系统工作原理
9、除湿系统空气调节运行工况实验
10、型除湿系统机组电气电路应用
11、触摸屏的应用
12、制冷系统工作原理
13、湿度传感器的应用
14、除湿系统故障实训
15、温除湿模式应用操作
16、调温除湿模式应用操作
17、升温除湿模式应用操作
18、自动除霜应用操作
