压缩机性能试验台(电量热计法),制冷压缩机性能实验台
  • 压缩机性能试验台(电量热计法),制冷压缩机性能实验台

压缩机性能试验台(电量热计法)

压缩机性能试验台(电量热计法),制冷压缩机性能实验台并设有彩色控制屏、制冷剂流量调节控制器,电子膨胀阀,涡轮流量计,咨询热线13122891392 ...

订购热线:021-66581511

中人教仪厂是专业生产压缩机性能试验台(电量热计法),制冷压缩机性能实验台及配件的厂家,生产的压缩机性能试验台(电量热计法),制冷压缩机性能实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


本文关键词:压缩机性能试验台(电量热计法)

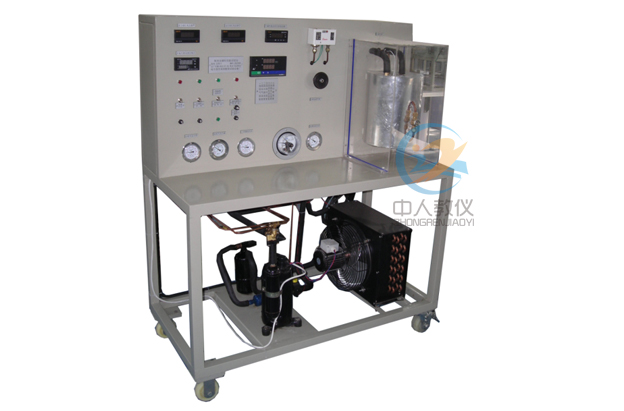

ZRLR-YS压缩机性能试验台(电量热计法),制冷压缩机性能实验台
一、概述
“压缩机性能试验台(电量热计法)”采用蒸汽压缩式制冷循环系统,配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件,并设有彩色控制屏、制冷剂流量调节控制器,电子膨胀阀,涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
二、特点
1.本实训装置按照:测试参数符合 GB/T 5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立,通过本实验,熟悉和了解制冷压缩机的测试工况和测试方法,增强对制冷压缩机的认识, 发出的热量来抵消压缩机的制冷量,从而达到平衡。
2. 试验中电量热器组把蒸发器放在是一个密闭容器里,应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数,并可进行热平衡计算,可实现有回热、无回热两种工况,
3. 电量热器设置有一个玻璃视镜,可观察第二制冷剂的液位,
4.采用1匹制冷机组,冷凝器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方
5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
6.触摸屏与制冷系统控制:  学生可通过软件或触摸屏上的给出模拟温度,分析空调在各种温度状态下的工作数据,为以后的实际中的维修,设计积累数据。实时、历史,导出。方便
 压缩机性能试验台(电量热计法),制冷压缩机性能实验台
三、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<4kVA
4.制冷剂:R22
5.制冷量:1.3kW
6.重  量:100kg
7.外形尺寸:120cm×60cm×142cm
8.直流电源:DC24V、2A
9.涡轮流量计:4-20MA,流量3T
10.制冷剂控制器:DC24V、2A,通信232
11.第二制冷剂饱和压力表:1MP
12:温度采用PT100传感器:A级,测量范围-50~+150℃ 精度0.1℃。
13. 带多路标准信号采集,采用RS485通讯,通讯协议为MODBUS 。
14.1P过冷器

四、基本配置及功能
1.实验台:采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。

2.智能多功能控制屏幕:
1)由彩色触摸屏控制,可在线、随意性、控制冷剂量流量,可使压缩机工作在各种压力,温度环境下,从而为实验提供各种状态数据。
2)同时在线压缩机显示电流、电压、各相有功功率 、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数 、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

3)通过触摸屏,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度等11种温度和曲线。
14温度采用PT100传感器:A级,测量范围
3.制冷系统:电量热器、1P全封闭压缩机、冷凝器、视液、干燥过滤器、膨胀阀、储液器和蒸发器
(1) 加热器1只(功率2000W)
输出功率可通过进行调节,用于加热蒸发器循环水,分别测量加热功率。通过大触摸屏、可数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、功率因数的测试数据
5.测量仪表:
(1) 真空压力表2只(精度2.5级)
量程为-0.1~1.5MPa和-0.1~3.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力,同时在控制屏上显示
6.控制仪表
高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
五、实训项目
1、标准工况下的制冷量、制热量实验
2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响
3、系统主要性能参数的计算
4、定频压缩机性能测试
5、进行制冷循环过程和热泵演示,可观察制冷工质的蒸发、冷凝过程及压缩机
的工作现象。
6、在不同冷却温度下,研究热泵的性能。
7、设备的电功率、和额定功率的变化
8、演示在不同条件下压缩制冷循环以及系统内的能量平衡。
9、研究压 缩机在不同的冷却温度下制冷效率和制冷系数。
10、测定设备冷却系统的总体传热系数。
11、研究热力膨胀阀在系统中的作用。
12、研究在不同冷却温度下,冷却水的吸热。

六、基本配置表

序号 名称 型号 单位 数量
1 压缩机 1P/220V 1
2 启动器 45UF 1
3 高压表 3.5MP 1
4 低压表 1.5MP 1
5 视液器 3/8 1
6 储液器 1.5P/3/8 1
7 过滤器 3/8 1
8 手阀 3/8 1
9 压力控制器   1
10 膨胀阀   1
11 加液阀 自动式 1
12 蒸发器 1P干式,不锈钢 1
13 量热器 不锈钢 1
14 过冷器 0.5P 1
15 水箱 不锈钢400*300*350MM 1
16 架子 1300*700*100MM 1
17 温度模块 11路数据采集,直流电源:DC24V、2A 1
18 过冷器 1P
19 PT100 3000MM*4MM 11
20 电量模块 直流电源:DC24V、2A
显示电流、电压、各相有功功率 、合相有功功、各相无功功率、合相无功功率、各相视在功率、合相视在功、各相功率因数 、合相功率因数、频率、各相有功电能、总有功电能,各相无功电能、总无功电能。

2
21 控制屏 彩色5寸:232、485通信 2
22 大功能调节器 220V/1000W 1
23 干烧加热管 不锈钢1500W220V   长300MM 1
24 手阀 DN15 1
  网络版三菱PLC与变频器仿真教学软件
一、产品技术要求
软件PLC产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.2-2006)《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包括可编程控制器和变频器在内的26个项目,每个项目又根据需要设有:实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块,基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。该软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。
二、产品内容要求

一级模块 二级模块 三级模块
中级 PLC工作原理控制 实训目的:通过动画演示了解和掌握PLC的结构、STOP和RUN模式运行;
PLC结构:使用鼠标点击各部位,学习其知识点;
实训电路:分别介绍run模式、stop模式、程序执行;
程序的执行过程 执行过程:读取信息分别将信号写入;
电动机的起停控制 实训目的:掌握两地控制电路的编程方法,根据要求设计PLC的外围电路、设计梯形图等,根据控制要求模拟真实的操作;
电动机的正反转控 实训目的:掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作;
电动机循环正反转控制 实训目的:掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作;
三速电动机控制 实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、三速电动机的PLC外部接线,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
高级 星/角起动控制 实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧,掌握电动机Y/△启动的PLC外部接线,根据控制要求模拟真实的操作;
设计实现:在已利用资源中选择要操作的项目;通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
电动机正反转能耗制动控制 实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、电动机正反转能耗制动的PLC外部接线,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
彩灯循环控制 实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、PLC外部接线,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
数码管的点亮控制 实训目的:掌握PLC的基本逻辑指令的应用、编程的基本方法和技巧、PLC外部接线及操作,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
大小球传送装置控制 实训目的:掌握PLC的编程和连线方法、掌握大、小球分类传送装置的设计方法、设计大、小球分类传送装置的控制程序,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
简易机械手的控制 实训目的:熟悉步进指令的特点、用转移指令来编写控制程序,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
技师 电镀生产线的控制 实训目的:熟悉电镀生产工艺的控制要求,设计I/O端口分配图、熟悉步进指令在设备控制中的编程方法、掌握步进顺控指令的应用,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
自动交通灯的控制 实训目的:熟悉顺控指令的用法式、掌握并行分支及并行汇合指令的写法、实现交通灯的控制,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
皮带运输线的控制 实训目的:熟悉皮带机控制要求,掌握分支程序的编程方法,并行分支程序指令的编程,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
工业洗衣机的控制 实训目的:掌握PLC与变频器综合控制的思路、步进顺控程序的编制方法、变频器程序运行参数的设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的程序,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
恒压供水系统的控制 实训目的:了解PLC与变频器综合控制的设计思路、掌握变频器7段调速的参数设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的多段速度控制、能运用变频器的多段调速解决工程实际问题,根据控制要求模拟真实的操作;
小推车控制 实训目的:掌握较复杂程序的编写、可扩展性程序编写的思路和方法等,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
停车场车位的控制 实训目的:熟悉和掌握PLC的编程和连线方法、变频器A540的编程和接线方法等,根据控制要求模拟真实的操作;
通电运行:依据操作提示进行实物虚拟仿真通电运行操作;
变频器的PU操作 初始化:按照操作步骤提示完成操作项目;
设定与运行:按照操作步骤提示完成PU操作项目;
简单参数接线:按照原理图中给出的先后顺序在实物图中连接导线;
多参数设定:按照操作步骤提示完成PU操作项目;
点动参数运行:按照操作步骤提示完成PU操作项目;
变频器的EXT操作 连续接线:按照原理图中给出的先后顺序在实物图中连接导线;
连续运行:按照操作步骤提示完成操作项目;
点动接线:按照原理图中给出的先后顺序在实物图中连接导线;
点动运行:按照操作步骤提示完成操作项目;
变频器的组合操作 组合1接线:按照原理图中给出的先后顺序在实物图中连接导线;
组合1操作:按照操作步骤提示完成操作项目;
组合2接线:按照原理图中给出的先后顺序在实物图中连接导线;
组合2操作:按照操作步骤提示完成操作项目;
多段接线:按照原理图中给出的先后顺序在实物图中连接导线;
多段运行:按照操作步骤提示完成操作项目;
综合 手持编程器的操作 工作方式选择:变频器介绍,在联机编程方式下,按OTHER键,用↑、↓键移动光标,查看各种工作模式;
程序清零:依据操作提示,按操作步骤使用鼠标完成操作;在界面上依据操作步骤完成操作;
程序写入:按照程序依次在界面进行操作;
程序读出:按照程序依次在界面进行操作;
程序修改:按照程序依次在界面进行操作;
程序插入:按照程序依次在界面进行操作;
程序删除:按照程序依次在界面进行操作;
X62W万能铣车 实训目的:熟悉并掌握X62W万用铣床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会X62W万用铣床PLC改造的编程、调试、试运行等;
Z3050摇臂钻床 实训目的:熟悉Z3050摇臂钻床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会Z3050摇臂钻床PLC改造的编程、调试、试运行等;
CA6140型车床 实训目的:熟悉CA6140车床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会CA6140车床PLC改造的编程、调试、试运行等;
